Содержание
Введение
Внешний вид системных блоков
Лицевая сторона
Задняя сторона
Внутренние устройства системного блока
Вентилируемость корпуса
Боковые вентиляционные отверстия
Место для заднего вентилятора
Нежелательность переднего вентилятора
Жесткий диск
Дисковод гибких дисков
Дисковод компакт-дисков CD-ROM
Видеокарта (видеоадаптер)
Звуковая карта
Материнская плата
Системы, расположенные на материнской плате
Шинные интерфейсы материнской платы
Заключение
Список литературы
Введение
Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, — внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.
Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам. Прежним стандартом корпуса персональных компьютеров был форм-фактор Л Г, в настоящее время в основном используются корпуса форм-фактора АТХ. Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.
Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 250-300 Вт.
Возможности ПЭВМ во многом определяются начинкой системного блока. Он содержит микропроцессор, иногда сопроцессор, оперативное запоминающее устройство, дисковую память (накопители на гибких и жестких магнитных дисках) и пр.
Внешний вид системных блоков
Корпусы системного блока могут существенно различаться габаритами и ориентацией максимального размера: вертикальной (Tower — «башня» (англ.). BigTower, MidiTower, MiniTower, BabyTower) и горизонтальной (Desktop — «настольный», Slim — «плоский», «стройный»). Если у пользователя есть выбор, то следует помнить: чем меньше корпус, тем сложнее (в наших условиях) модернизировать и ремонтировать ПЭВМ.
Лицевая панель системного блока тоже может быть различной. Она не монолитна — на ней выделяются панели дисководов (обычно это дисководы на 3,5 дюйма (1 дюйм = 25,4 мм), обозначение дюйма— двойной апостроф или кавычки: 3.5"), индикаторные лампочки разных цветов и две-три кнопки, в том числе кнопка аппаратного сброса «Reset».
Задняя панель имеет разъем для подключения питания и несколько разъемов на 5, 9, 15 и 25 контактов для подключения других блоков. Соединители имеют сложную форму, обеспечивающую однозначное подключение к ним.
Разъемы представляют собой выходы устройств и служат для подключения клавиатуры, дисплея, принтера и др. Эти устройства реализуют различные интерфейсы: последовательный, обеспечивающий передачу данных последовательно бит за битом (обмен по буквам); параллельный — передачу нескольких бит одновременно (обмен по словам). Стандартный последовательный и параллельный интерфейсы называют портами ввода-вывода (их обычно отождествляют с разъемами).
Лицевая сторона
На передней стороне системного блока находятся две кнопки:
· Power
С помощь этой кнопки осуществляется включение компьютера и его выключение после завершения работы.
· Reset
Кнопка предназначенная для перезагрузки компьютера в том случае, если в результате какой-нибудь ошибки в его работе (например, конфликта программ и оборудования), компьютер отказывается выполнять любые команды, то есть, на языке компьютерщиков, "завис".
На компьютерах старых поколений (с процессором 286, 386, 486) на передней панели также располагалась кнопка Turbo. Нажатие этой кнопки позволяло ускорить или замедлить работу компьютера. На новых компьютерах необходимость в кнопки "Turbo" отпала, поэтому на всех современных компьютерах её уже нет.
Индикаторы - две светящиеся лампочки отражающие определенные параметры в работе компьютера
Один из индикаторов отображает состояние компьютера: включен он в сеть или нет. Этот индикатор горит на протяжении всей работы компьютера.
Второй индикатор обычно "привязан" к жесткому диску: он зажигается тогда, когда компьютер производит запись или чтение данных с жесткого диска.
На переднюю панель большинства современных системных блоков вынесено несколько разъемов для подключения внешних устройств. Как правило, разъемы располагаются в нижней части панели, под специальной шторкой или дверцей.
Так же на передней части системного блока мы можем обнаружить дисководы (устройства, работающие со сменными носителями информации): флоппи (устройство предназначенное для чтения дискет)и дисковод для чтения оптических дисков.
Здесь расположены разъемы и гнезда для подключения внешних устройств (нажмите на изображение, чтобы увеличить его и открыть в отдельном окне).
Два самых крупных разъема черного цвета предназначены для подключения сетевого шнура и шнура питания монитора. В большинстве современных моделей остался лишь один разъем для питания системного блока, так как монитор стал питаться прямо из сети.
Другие разъемы можно подразделить на три группы: "гнездовые", разъемы с рядом тоненьких ножек-штырьков и разъемы с дырочками-гнездами под эти штыри. Через эти разъемы к системному блоку подключаются: монитор, клавиатура, мышка, колонки и т.д.
Если в нижней
части панели находится пара щелевидных гнезд, значит, компьютер оборудован
гнездами USB (Universal Serial Bus)
-
универсальными разъемами, к которым можно подключить практически все устройства
от модема до сканера. Причем устройства с этим интерфейсом можно соединить в
цепочки, подключая одно к другому.
Как уже говорилось, блок питания входит в комплект корпуса. Однако в поставку корпуса одного типа могут входить различные блоки, в частности, отличающиеся мощностью.
Существует несколько стандартных значений мощности: 200, 230, 235, 250, 300 Вт (бывают и меньшие). Причем это полезная мощность, т.е. выдаваемая в нагрузку. Какое значение выбрать?
Для офисных компьютеров почти всегда достаточно мощности 200 Вт.
Для домашнего мультимедийного компьютера (с 2-3 большими отсеками) можно порекомендовать 230 - 250 Вт.
Наконец, для рабочих станций, которые выполняют "тяжелые" приложения на протяжении многих часов и построены на верхних моделях процессоров, достаточно 300 Вт. Вообще здесь ситуация меняется и полезно или посмотреть рекомендации производителя процессоров (если компьютер проектируется самостоятельно), или довериться квалифицированным сборщикам (если компьютер собирается на заказ).
Как уже говорилось, корпус приобретается не на один год, а тенденцией последних лет является рост тактовых частот процессоров (согласно знаменитому закону Мура происходит удвоение за полтора года), числа оборотов жестких дисков, мощности графических 3D ускорителей. Поэтому не будет большой беды, если выбирается большая мощность, в расчете на апгрейд.
Вентилируемость корпуса

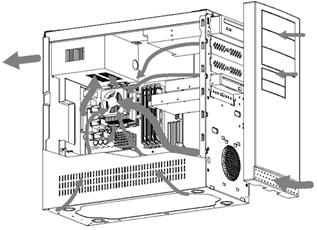

Ряд современных компонент являются "горячими" (процессор, чипсет, графическая карта, высокооборотные жесткие диски и др.). Поэтому актуальной является проблема охлаждения этих компонент. Решается она созданием охлаждающих воздушных потоков в корпусе, как показано на рисунке (а также системой температурного контроля, что относится к возможностям системной платы).
Боковые вентиляционные отверстия
Такие отверстия на левой боковой стенке шасси рекомендует Intel. Идея в следующем: отверстия расположены как раз напротив горячей графической карты.
Это решение пока что слабо поддержано производителями, возможно, потому, что, во-первых, острота проблемы снимается собственными радиатором и кулером у графических карт, во-вторых, повышается уровень шума.
Место для заднего вентилятора
Наличие такого места является обязательным для современных корпусов, а на системных платах есть разъем для подключения вентилятора. Возможность установки означает наличие решетки в шасси и мест под винты. Место под вентилятор отводят сзади, ниже блока питания, примерно напротив процессорa. Работает вентилятор на выдув. Его работу легко представить, если предположить, что мощности вентилятора блока питания недостаточно.
Рекомендуется, чтобы посадочное место допускало вентилятор размером 80 мм (еще бывают вентиляторы размером 60 мм, менее эффективные и более "громкие").
Нежелательность переднего вентилятора
На некоторых корпусах предусмотрено место для дополнительного вентилятора в нижней части передней стенки шасси. Более того, в некоторых корпусах такой вентилятор входит в поставку корпуса.
