Реферат: Системы защиты информации

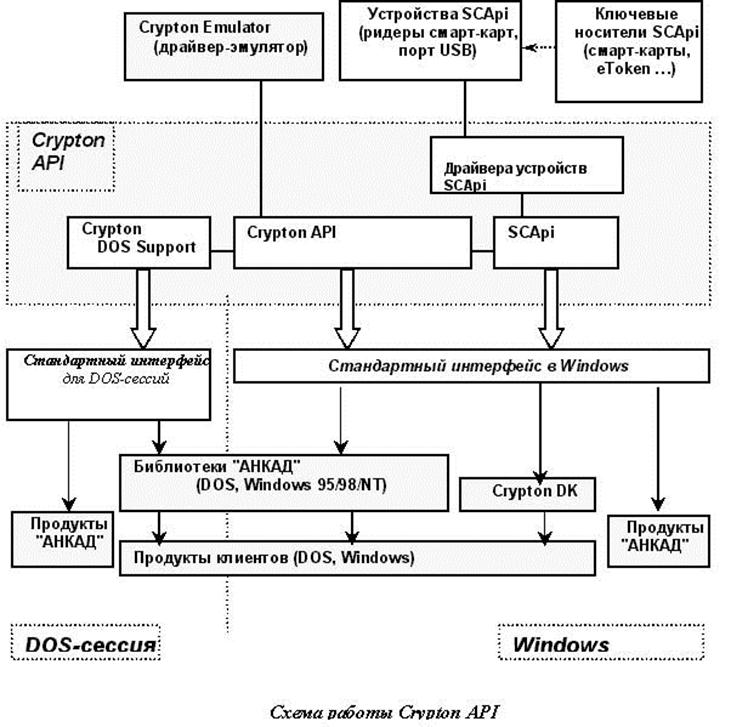

Рис. 6.5.2.

Универсальность интерфейса, предоставляемого пакетом программ Crypton API, состоит в том, что предоставляемый программам интерфейс идентичен независимо от конкретного УКЗД серии "Криптон" (или даже его программного эмулятора) и независимо от типа ключевого носителя, подключаемого через интерфейс SCApi. Эмулятор подключается к Crypton API аналогично драйверу УКЗД серии "Криптон". Схема работы Cripton API представлена Рис. 6.5.2.

6.6. КРИПТОН AncNet
Аппаратно-программный комплекс

Аппаратно-программный комплекс «КРИПТОН AncNet» предназначен для защищенной передачи данных в сети (в том числе и с высоким уровнем грифа секретности) и защиты компьютера сети от несанкционированного вмешательства посторонних лиц в его работу.

Комплекс КРИПТОН AncNet обеспечивает :

-   прием и передачу кадров формата Ethernet II по протоколам семейства TCP/IP версия 4;

-   шифрование данных в соответствии с ГОСТ 28147-89;

-   контроль целостности передаваемой информации;

-   защиту от НСД аппаратно-программных ресурсов компьютера;

-   идентификацию и аутентификацию пользователя при запуске компьютера до запуска BIOS;

-   контроль целостности загружаемой ОС;

-   блокировку запуска компьютера при НСД;

-   регистрацию событий НСД;

-   аппаратную блокировку от несанкционированной загрузки операционной системы с гибкого диска и CD-ROM диска.

Основные технические характеристики :
http://www.ancud.ru/catalog/ksia.jpgСкорость передачи данных по сети ….10/100Мбит/с;
Поддерживаемые протоколы ….Fast Ethernet 802.3,
2000 Edition; 802.3U;802.3X
Сетевая среда.............100 Base-FX, 10/100Base-TX, 10Base-T, 10Base-FL
(с использованием стандартных трансиверов)
Режимы работы в сети …………….............................……Full/Half duplex
Способ защиты данных ..................................... Прозрачное шифрование
http://www.ancud.ru/catalog/zamok.jpgинформационной части IP пакета
Стандарт системной шины …….................…PCI Local bus Rev. 2.1, 2.2
Режим обмена по шине PCI……….....................................…………Bus Master
Алгоритм шифрования........................................................ ГОСТ 28147-89
Скорость шифрования ……....................……..............................9 Мбайт/с
Носитель ключевой информации.........................................Touch Memory

В состав комплекса «КРИПТОН AncNet» входят: модуль сетевого шифратора и подсистема защиты от НСД на базе аппаратно-программного модуля доверенной загрузки.
Подсистема защиты данных при передаче в сети реализована на базе Модуля сетевого шифратора и обеспечивает абонентское шифрование информации, передаваемой между компьютерами, объединенными в сеть с помощью активного и пассивного сетевого оборудования. Шифрование информационной части IP пакета реализуется аппаратно, с последующей передачей пакета в канал.
Система защиты от НСД комплекса КРИПТОН AncNet строится на базе АПМДЗ, который устанавливается на компьютер, подключенный к вычислительной сети, и обеспечивает контроль доступа пользователя к компьютеру и контроль загружаемой операционной системы (ОС).
Разграничение доступа пользователей к аппаратным ресурсам рабочего места настраивается администратором на основе настройки индивидуальных прав (полномочий) каждого пользователя.

6.7. КРИПТОН-IDE
Аппаратно-программный комплекс

Аппаратно-программный комплекс «КРИПТОН-IDE» предназначен для защиты информации на жестком магнитном диске (в том числе и с высоким уровнем грифа секретности) и защиты компьютера от несанкционированного вмешательства посторонних лиц в его работу.

Комплекс «КРИПТОН-IDE» обеспечивает :

-   "прозрачное" шифрование (криптографическое преобразование) информации, передаваемой между хост-контроллером на системной плате компьютера и жёстким магнитным диском;

-   шифрование данных в соответствии с ГОСТ 28147-89;

-   защиту от НСД аппаратно-программных ресурсов компьютера;

-   идентификацию и аутентификацию пользователя при запуске компьютера до запуска BIOS;

-   контроль целостности загружаемой ОС;

-   блокировку запуска компьютера при НСД;

-   регистрацию событий НСД;

-   аппаратную блокировку от несанкционированной загрузки операционной системы с гибкого диска, CD-ROM диска DVD-диска и с USB FLASH диска.

Основные технические характеристики :
http://www.ancud.ru/catalog/ide.jpgИнтерфейс ЖМД ………............ ATA/ATAPI -6 для IDE устройств и ANSI x3.298-1997;
Способ защиты данных ........Прозрачное шифрование
Электропитание……......………………от источников питания компьютера
Алгоритм шифрования........................................................ ГОСТ 28147-89
Скорость шифрования ……………….......................................... 70 Мбит/с
Носитель ключевой иформации................................................Touch Memory

http://www.ancud.ru/catalog/zamok.jpg

В состав комплекса «КРИПТОН - IDE» входят: модуль шифратора жёсткого диска и подсистема защиты от НСД на базе аппаратно-программного модуля доверенной загрузки.
Подсистема защиты данных при работе с жестким диском реализована на базе платы шифратора жёсткого диска и обеспечивает «прозрачное» шифрование информации, передаваемой между хост-контроллером на системной плате компьютера и жестким магнитным диском. Шифрование реализуется аппаратно.
Система защиты от НСД комплекса «КРИПТОН-IDE» строится на базе АПМДЗ, который устанавливается на компьютер и обеспечивает контроль доступа пользователя к компьютеру и контроль загружаемой операционной системы (ОС).
Разграничение доступа пользователей к аппаратным ресурсам рабочего места настраивается администратором на основе настройки индивидуальных прав (полномочий) каждого пользователя.

6.8. Crypton Disk

Средство защиты информации от несанкционированного доступа Crypton Disk подключается к шифратору (программному эмулятору или аппаратному КРИПТОНу) и позволяет создавать секретные логические диски, содержимое которых шифруется в прозрачном (незаметном для пользователя) режиме и доступно только для владельца диска. При чтении какой-либо программной информации с секретного диска эта информация расшифровывается, а при записи - зашифровывается.
Crypton Disk не требует от пользователя дополнительных усилий: для доступа к секретному диску его владельцу достаточно предъявить носитель ключей и ввести пароль. Секретный диск существует в виде файла-контейнера (можно запретить незарегистрированным пользователям случайное или преднамеренное уничтожение файлов-контейнеров); для законного владельца секретный диск предстает в виде еще одного логического диска.
Crypton Disk позволяет пользователям закрывать доступ ко всем логическим дискам по истечении установленного времени и/или комбинации горячих клавиш.

6.9. Crypton Lock

Случалось ли Вам забывать пароль для входа в операционную систему? А, может, от Вас уходил системный администратор, который не оставил своего пароля?
Или Ваши сотрудники раздают пароли для входа в сеть направо и налево, и Вы никогда не знаете, сколько пользователей находится в сети и кто они?
ВЫ МОЖЕТЕ   ЗАБЫТЬ  О     ПРОБЛЕМАХ С ПАРОЛЕМ (Рис. 6.9.1.).
Модуль санкционированного доступа Crypton Lock для Windows NT 4.0/2000 позволит Вам:

-   хранить пароль в защищенной памяти брелока e Token для шины USB;

-   обеспечить вход в систему только зарегистрированных пользователей по предъявлении брелока;

-   блокировать систему на время отсутствия

Рис. 6.9.1.

оператора на рабочем месте. Администратору безопасности достаточно один раз ввести пароли в память брелоков и раздать брелоки пользователям; сообщать пароли пользователям не нужно.
От пользователя потребуется лишь получить брелок (так же, например, как ключи от помещения) и предъявить его при входе в систему, сообщив свое имя для регистрации. ПАРОЛЬ ТЕПЕРЬ МАТЕРИАЛЕН, его можно хранить и учитывать, как любой материальный объект.
Для работы модуля Crypton Lock необходимы операционная система Windows NT 4.0 или 2000 и сам брелок.
При покупке брелока в Фирме АНКАД предоставляется возможность также хранить в его памяти ключи шифрования и электронной цифровой подписи для продуктов серии КРИПТОН/Crypton: КРИПТОН®Шифрование, КРИПТОН®Подпись, Crypton ArcMail, Crypton Word, Crypton Excel.
