2.1 Структурная схема проектируемого СОИ.
В проектируемое устройство информация поступает из источника информации, в качестве которогого может служить микропроцессорная система либо устройство ввода с клавиатуры через интерфейс.
Устройство интерфейса ( УИ ) осуществляет механическое, электрическое и алгоритмическое согласование между собой выходных цепей ИИ и входных цепей СОИ, служит для обеспечения обмена данными между внешним устройством и СОИ в параллельном и последовательном режимах передачи данных.
Для временного хранения информации и организации режима регенерации в схему необходимо включить БЗУ.В нем будет храниться код знака и его местонахождение на экране. Таким образом, БЗУ хранит один кадр информации. Согласно ТЗ структура кадра не изменяется, однако необходимо предусмотреть возможность ее смены.
Для преобразования кода знаков, хранящегося в БЗУ, в последовательный код, формирующий в процессе телевизионной развертки последовательность видеоимпульсов для подсвета ЭО, входящих в контуры отображаемых знаков, в схему также необходимо включить знакогенератор. Порядок следования знаков определяется БЗУ, которое через мультиплексор подключает к видео усилителю выходы знакогенератора.
Знакогенератор реализован на двух счетчиках Джонсона и комбинационных логических схемах. Причем, для реализации логических уравнений может использоваться ПЛМ или ПЗУ. Адресация номера знакоместа в текстовой строке осуществляется с помощью счетчика знакомест СЧзн, содержимое которого изменяется на единицу после формирования bз и bп на телевизионной строке.
Счетчик знакомест управляется импульсами с выхода счетчика-делителя. Емкость счетчика СЧзн должна быть равна числу знаков в текстовой строке, а счетчика-делителя-bз+bп. После формирования всех элементов знаков, расположенных на одной ТВ строке, осуществляется формирование элементов следующей ТВ строки.
Устройство формирования строчных сигналов предназначено для формирования сигналов, синхронизирующих развертку по строкам и тактированния счетчика текстовых строк СЧтс, управляющего старшими разрядами БЗУ.
После формирования всех текстовых строк процесс повторяется с частотой fk, формируемой устройством формирования кадровых сигналов, выдающего также сигналы для синхронизации развертки по кадрам. Телевизионный растр формируется с помощью блока развертки, осуществляющего развертку по строкам и по кадрам.

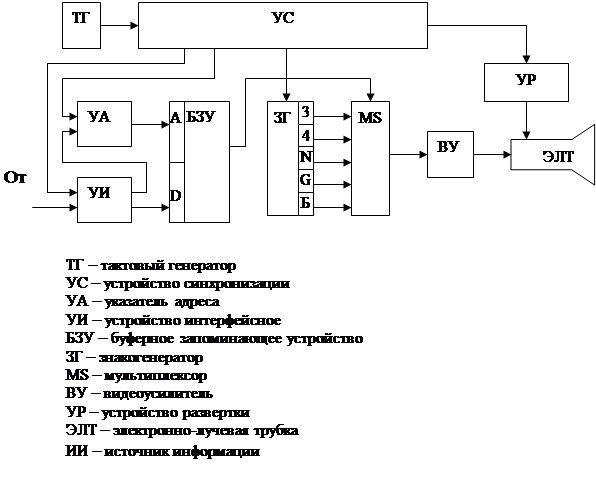

Рис. 3. Структурная схема разрабатываемого устройства
2.2 Построение знакогенератора.
Так как по ТЗ имеем алфавит из 5 символов, то целесообразно применить метод “укрупненных элементов”, который заключается в построении монограмм знаков, разбиении их на укрупненные элементы и составлении логических функций.
Для отображения заданных символов используется матрица 8х14 с размерами знака 5х7.Следовательно, необходимо применить два счетчика Джонсона.
Монограммы знаков и временные диаграммы работы счетчиков приведены на рис. 3-7. Для реализации системы логических уравнений может быть использована ПЛМ или ПЗУ. При этом существенно сократятся габариты знакогенератора и число проводников между элементами И и ИЛИ (Рис.8).
Рис. 3-7. Монограммы знаков и временные диаграммы
работы счетчиков
Y0 | Y1 | Y2 | Y3 | Y4 | Y5 | Y6 | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||||||
1 | ||||||||||||||||||||||||
2 | ||||||||||||||||||||||||
3 | ||||||||||||||||||||||||
4 | ||||||||||||||||||||||||
5 | ||||||||||||||||||||||||
6 | ||||||||||||||||||||||||
7 | ||||||||||||||||||||||||
8 | ||||||||||||||||||||||||
9 | ||||||||||||||||||||||||
10 | ||||||||||||||||||||||||
11 | ||||||||||||||||||||||||
12 | ||||||||||||||||||||||||
13 | ||||||||||||||||||||||||
14 | ||||||||||||||||||||||||
X0 | ||||||||||||||||||||||||
X1 | ||||||||||||||||||||||||
X2 | ||||||||||||||||||||||||
X3 |
