Системная среда

Модель I2O может быть применена в любых условиях - как и в однопроцессорных, так и многопроцессорных системах.

Интерфейсы OSM и HDM входят в основной API I2O. Среда выполнения OSM зависит от операционной системы, что оказывает влияние на реализацию некоторых функций API. В задачи OSM входит реализация связи между API, используемого операционной системой, и HDM, управляющим устройством.

Кроме основных функций в API HDM может быть введен дополнительный набор команд. Этот набор необходим для прямого общения операционной системы с HDM и применяется при ее загрузке для инициализации ядра. Примерно это и реализуется в основных многозадачных средах. Однако этот дополнительный набор также является единым для всех устройств одного класса. Так что технология I2O не несет в себе никаких ограничений для области ее использования.

Реализация архитектуры I2O

Гибкая, открытая архитектура I2O предоставляет разработчикам различные варианты для реализации. Основные три подхода следующие:

• Установка IOP на материнскую плату. IOP устанавливается на материнскую плату и используется при интеллектуальном вводе-выводе. В этом случае IOP используется в качестве стандартного PCI Bridge и добавляет "интеллектуальности" к шине PCI
• Установка IOP на дополнительной плате расширения. Интеллектуальный контроллер I2O инсталлируется как, например, обычная сетевая карта
• Установка опциональной платы расширения с IOP в специализированный слот на материнской плате. Этот процессор будет функционировать со всеми устройствами, требующими интеллектуальный ввод-вывод

Практика использования I2O

Устройства, совместимые с технологией I2O будут маркироваться производителями как "I2O ready". Однако в одной системе можно будет применять, как и I2O устройства, так и обычные, неинтеллектуальные устройства. Это позволит организовать легкий переход к новой архитектуре. Тем более стоимость материнской платы с IOP возрастет максимум на $10-15.

Можно ожидать, что в связи со введением дополнительных устройств (IOP) и разбиения драйвера на части, скорость обмена информацией может упасть. В принципе, это мнение оправдано. Однако, в связи с тем что во-первых упрощается задача написания драйверов, а во-вторых разгружается центральный процессор, общая эффективность системы должна возрасти. Пример подобного роста эффективности - применение IDE Bus Master драйверов.

Внедрение технологии интеллектуального ввода-вывода должно произойти в ближайшее время, тем более что ведущие производители материнских плат уже представили свои изделия с установленным на борту IOP i960, единственным на настоящее время процессором для реализации I2O. Первое время I2O будет использоваться в серверах, однако в ближайшем будущем может распространиться и на домашние системы.

Заключение

Таким образом, I2O предлагает новый подход к организации интеллектуального ввода-вывода, упрощая жизнь, как разработчиком устройств, так и производителям операционных систем благодаря разделению функций драйверов. Кроме того, I2O призвана реализовать новую высокопроизводительную концепцию высокопроизводительного и платформенно-независимого интеллектуального ввода-вывода. Открытость этого стандарта позволяет легко перейти от сегодняшних реалий в мир интеллектуального обмена информацией.

EV-6

Одной из главных сенсаций Microprocessor Forum’98 стало заявление компании Advanced Micro Devices (AMD). По словам основателя и исполнительного директора (CEO или Chief Executive Officer) компании Джерри Сандерса (Jerry Sanders), новый процессор К7 будет выпушен в 1999 году в картридже, физически совместимом (то есть, имеющем такое же количество и расположение контактов) с патентованным разъемом Slot 1 компании Intel. При этом новый разъем компании AMD (рабочее название - Slot A) не будет электрически совместим со Slot 1, то есть AMD не собирается нарушать патенты Intel. В качестве системной шины К7 будет использовать шину ввода/вывода процессора Alpha 21264 (внутреннее название EV-6) компании Digital Equipment.

Техника

Что же представляет собой эта шина? Если Intel еще только  подняла частоту системной шины для процессоров серии Р6 до 100 MHz, EV-6 уже сейчас работает на частоте 333 MHz, что обеспечивает ей пропускную способность 2.6 GBps. По этому показателю EV-6 более чем в три раза превосходит 100-мегагерцовые шины Socket 7 и Р6. Кроме того, хотя спецификация EV-6 не определяет специальной шины для обмена с кэшем L2, разработчики могут добавлять ее при необходимости - так, например, "верхние" модели процессора Digital 21264 имеют 128-разрядную дополнительную шину, что в два раза "шире", чем у Pentium II.

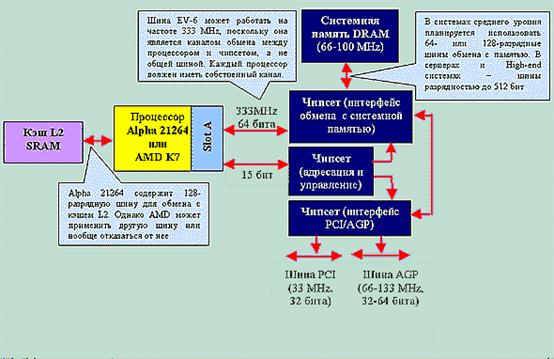

Возникает резонный вопрос: как удалось заставить EV-6 работать на такой частоте, если переход даже с 66 MHz на 100MHz сопряжен с громадными техническими сложностями. Дело в том, что EV-6, в общем-то, не является шиной в привычном понимании этого слова. На системной шине Socket 7 "висит" собственно процессор (или процессоры в многопроцессорных системах), кэш L2, системная память, шина PCI и, если она присутствует в системе, шина AGP. Архитектура Р6 отличается только тем, что с системной шины "сняли" кэш L2, выделив для него специальную 64-разрядную шину. EV-6 же представляет собой просто 64-битный канал обмена между процессором и чипсетом. Каждый процессор в многопроцессорной системе должен иметь свою шину EV-6. Обмен с системной памятью, PCI и AGP осуществляется чипсетом, причем каждая шина может работать на своей частоте.

Преимущества EV-6, в общем-то, очевидны. Поскольку главным "узким местом" современных процессоров является обмен с системной памятью, повышенная пропускная способность позволит уменьшить время простоя процессора при заполнении линии кэша. Кроме того, "излишек" пропускной способности можно, например, использовать в High-end системах, применяя 128-разрядную шину обмена с системной памятью. Недостатки этой архитектуры также лежат на поверхности: разработка чипсетов становится более сложной и дорогостоящей, особенно для многопроцессорных систем (по некоторым сообщениям, например, журнала BYTE, AMD ведет переговоры с VIA о разработке чипсетов EV-6).

Политика

Что же явилось причиной такого заявления компании AMD, по некоторым данным, ставшего неожиданным даже для партнера AMD - компании Digital? Во-первых, Intel расширяет свое присутствие в секторе персональных компьютеров начального уровня - традиционной вотчине AMD. Анонсированный Covington, представляющий собой Pentium II без кэша L2, предназначен для компьютеров стоимостью до $1000. С другой стороны, после того, как в 1996 году AMD проиграла судебный процесс, в ходе которого пыталась оспорить право собственности компании Intel на архитектуру P6, в печати начали появляться предположения, что AMD не готова к дальнейшей конкуренции с Intel и не может предложить альтернативы Slot1. Своим заявлением Джерри Сандерс, по-видимому, стремиться опровергнуть эти утверждения и "перевести борьбу на половину поля соперника" - на рынок систем верхнего уровня.

Экономика

Для того, чтобы любая, даже самая великая идея в области компьютерной техники воплотилась в жизнь, она должна завоевать рынок. Простое перечисление безвременно погибших идей и изобретений займет больше страницы. Хрестоматийный пример - архитектура MicroChannel компании IBM. Какие же перспективы у EV-6? С одной стороны, практически полная физическая идентичность разъемов Slot1 и Slot A (за исключением, возможно, другого расположения "ключей" во избежание повреждения материнских плат при неправильной установке К7 вместо Pentium II и наоборот) облегчает жизнь производителям материнских плат - достаточно заменить чипсет и сделать минимальные изменения в разводке. Компания Digital, в свою очередь, получает прекрасную возможность сделать Alpha-системы общедоступными. Поскольку для установки процессора 21164 на материнскую плату с разъемом Slot А требуется только изменение BIOS (что сводится к перезаписи Flash ROM), цена такой системы может быть менее $1500. Кроме того, агрессивная политика Intel на рынке чипсетов и материнских плат приводит к вытеснению с него ряда компаний. В результате им ничего не остается, кроме как поддерживать альтернативные архитектуры. Поскольку компания Digital заявила, что предоставит лицензию на EV-6 всем желающим, это дает неплохой шанс новой архитектуре.

                С другой стороны, уже ясно, что два других конкурента Intel - Cyrix и Centaur Technology, не будут поддерживать Slot А. Cyrix, недавно приобретенная компанией National Semiconductor, надеется изыскать лазейки в соглашении о перекрестном лицензировании между последней и Intel и клонировать Slot1. Правда, у Intel другой взгляд на это соглашение, так что дело, по-видимому, будет решаться в суде. Что касается Centaur, то компания полностью ориентируется на рынок компьютеров начального уровня и, видимо, не собирается в ближайшем будущем отказываться от Socket 7.

Как говорится - "поживем - увидим". Лично я бы с удовольствием протестировал плату с шиной EV-6, разъемом Slot A и процессором К7. С другой стороны, непонятно, какой выигрыш даст EV-6 при работе со стандартной (на данный момент) шиной обмена с системной памятью. И опять-таки, пока неясно, не будет ли существенной потери производительности процессора Alpha 21264 при работе на системной плате, "общей" с К7. Будем надеяться, что тех 10 процентов компьютерного рынка, которые сейчас контролирует AMD, хватит для "раскрутки" новой архитектуры. Тогда и посмотрим, и померяем.

Список использованных материалов:

1.   http://ixbt.stack.net

2.   http://developer.intel.com/design/iio/

3.   http://firewire.org/

4.   http://www.skipstone.com/

5.   http://www.sel.sony.com/SEL/consumer/camcorder/dcr_vx1000.html

6.   http://www.ti.com/sc/docs/msp/1394/1394.htm

7.   http://www.usb.org

8.   http://developers.intel.com/technology/agp

9.   http://…

[1] Контакт В8 по-разному использовался в ХТ и АТ. Для обеспечения совместимости IBM XT со специфической системой под названием 3270 РС, восьмой (ближайший к блоку питания) слот расширения ХТ был особенным. В него можно было устанавливать лишь платы, выдающие на контакт В8 сигнал "выбор платы" или, как его еще называют, "сигнал J8" - например, плату клавиатуры/таймера от 3270 РС. К этим платам, кроме того, предъявлялись другие требования по синхронизации. В IBM AT такую хитрую совместимость обеспечивать не стали, а контакт В8 приспособили для подачи сигнала NOWS - No Wait State
