Режим визуального отображения состояния порта
Цвет: Зеленый
Метка : Положение
Функция: Индикатор визуального отображения состояния порта.
Эта функция установлена по умолчанию , но ее воз-
можно изменить используя кнопку конфигурации, как
описано дальше в этой главе.
|
Когда эти индикаторы освещены, состояние порта отображается индикаторами следующим образом :
Столкновение (Режим визуального отображения )
Цвет : Зеленый и оранжевый
Активные LEDs 4 ряда помеченных Collision ( Столкновение)
Функция : Индикатор скорости столкновения столкновения
SwitchHub-8s Руководство пользователя

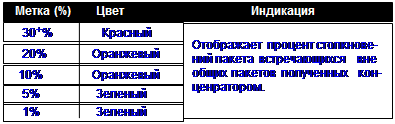

Столкновения имеют место, когда два или более устройств подключенные к концентратору пытаются одновременно передавать данные в сеть. Когда происходит столкновения, устройства зависают и затем предают данные уже после случайных периодов ожидания. Из-за различных периодов ожидания у различных устройств, последовательные столкновения маловероятны. Сollision LEDs помогают менеджеру сети осуществлять текущий контроль за процентом столкновений пакетов встречающихся вне общих пакетов полученных конценраторов. Индикаторы столкновений помечены строкой для отображения процентного отношения столкновений. Когда столкновение достигло уровня помеченного на LED дисплее, загорается соответствующий индикатор. Для примера, если процент столкновения пактов равен одному, LED помеченный как 1% загорается. Однако, если столкновения превысили 1% ( например 30%), все предыдущие индикаторы ( такие как 1,5,10) также будут светиться.
Передача (Режим визуального отображения )
Цвет: Зеленый
Активные LEDs Ряд LED помеченный как Transmit
Функция: Отображение передающегося трафика
|
![]() |
![]() |
|
Прием (Режим визуального отображения )
Цвет: Зеленый
Активные LEDs Ряд LED помеченный как Receive
Функция: Отображение принимающегося трафика
|
|
|
SwitchHub-8s Руководство пользователя
Связь ( Режим визуального отображения )
Цвет: Зеленый
Активные LEDs Ряд LED помеченный как Link
Функция: Отображение
принимающегося трафика
|
|
![]() |
|||
![]() |
Поиск неиправностей
Если Link LED не светится, когда устройство подключено к соответсвующему порту, проверьте что конценратор и усторойство не обесточены. Для подключения устройства к концентратору используйте кабель витыя пара, убедитесь, что длина кабеля не превышет 100 метров. Вам следует пользоваться стандартным кабелем не пересекающимся с другими специализироваными кабелями.
Эффективность системы (Util %, Filter% & Forward% режимы визуального отображения)
Связь ( Режим визуального отображения )
Цвет: Зеленый, Оранжевый и Красный
Активные LEDs Ряд LED помеченный как %
Функция: Отображение функциональной скорости отображения для каждого порта в зависимости от выбраннго режима. ( Ссылайтесь на раздел Кнопка выбора конфигурации, описанного далее.)
|
|
|
|
Util% - % LEDs обозначает процент данных передававшихся по сети.
. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . .
( описание индикаторов )
