Реферат: Разработка управляющей части автомата для сложения двух чисел с плавающей запятой в дополнительном коде с помощью модели Мура

X4

F2

F1

СММ

15

2

0  1

СМП

5

1

0

РгВ

21

17

16

15

2

0 1

РгА

21

17

16

15

2

0 1



Раздел 3. Разработка логической схемы управляющей части автомата.

Каждое состояния автомата кодируется двоичным числом, равным индексу данного состояния. Например, b12 = 1100. Таблица переходов-выходов имеет вид:

Код ABCD	Исх. сост.	Входной набор	Выходной набор	След. сост.
0000	B0	--	--	B1
0001	B1	--	Y1…Y5	B2
0010	B2	X1	Y6	B3
0010	B2	ùX1&X2	Y6	B4
0010	B2	ùX1&ùX2&ùX3&ùX4	Y6	B5
0010	B2	ùX1&ùX2&ùX3&X4	Y6	B7
0010	B2	ùX1&ùX2&X3&ùX4	Y6	B6
0010	B2	ùX1&ùX2&X3&X4	Y6	B8
0011	B3	--	Y7 Y8	B0
0100	B4	--	Y9 Y10	B0
0101	B5	ùX4	Y11 Y12	B5
0101	B5	X4	Y11 Y12	B7
0110	B6	ùX4	Y13 Y14	B6
0110	B6	X4	Y13 Y14	B8
0111	B7	--	Y10	B9
1000	B8	--	Y8	B9
1001	B9	X5	Y15 Y16	B10
1001	B9	ùX5&X6	Y15 Y16	B11
1001	B9	ùX5&ùX6&X8	Y15 Y16	B14
1001	B9	ùX5&ùX6&ùX8	Y15 Y16	B13
1010	B10	X7	Y17 Y12	B12
1010	B10	ùX7	Y17 Y12	B13
1011	B11	X6	Y18 Y14	B11
1011	B11	ùX6&ùX8	Y18 Y14	B13
1011	B11	ùX6&X8	Y18 Y14	B14
1100	B12	--	Y19	B0
1101	B13	--	Y4	B0
1110	B14	--	Y4 Y20	B0

Граф автомата Мура имеет вид:

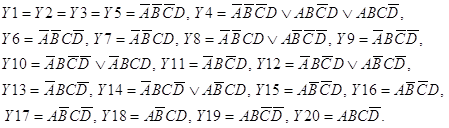

Из таблицы переходов-выходов можно вывести выражения для выходных сигналов:

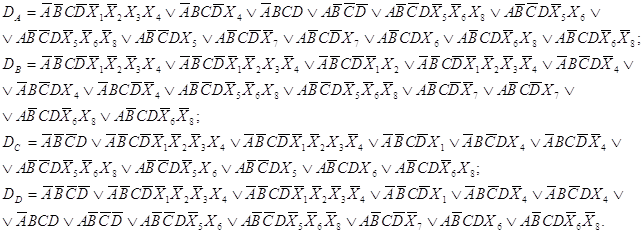

Из графа автомата Мура выводятся выражения для сигналов возбуждения триггеров:

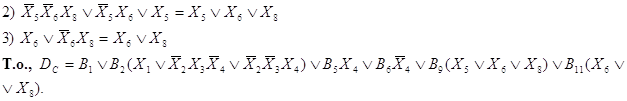

Заменим комбинации ABCD на Bi (например, B12 = A&B&ùC&ùD) и будем минимизировать выражения в скобках.

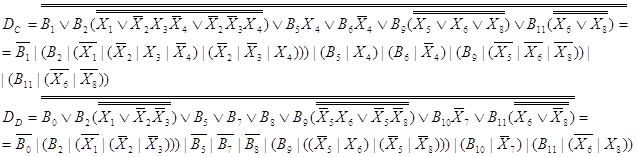

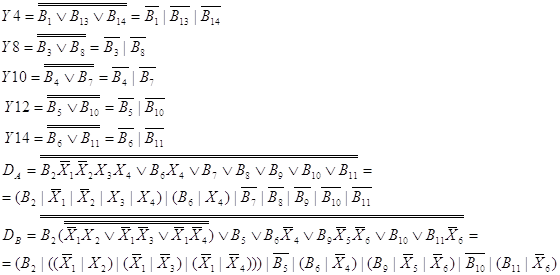

Теперь осуществим переход в базис «И-НЕ».

Раздел 4. Оценка времени выполнения микропрограммы.

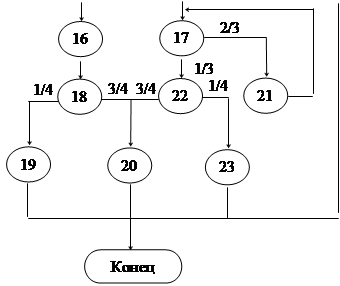

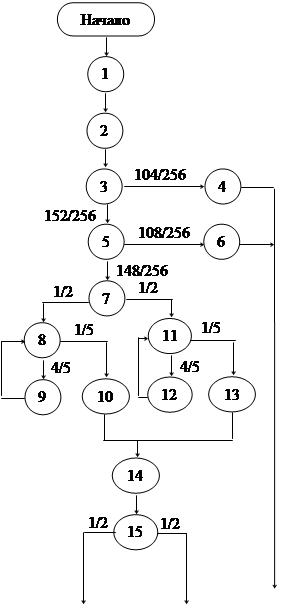

Временной граф имеет следующий вид.

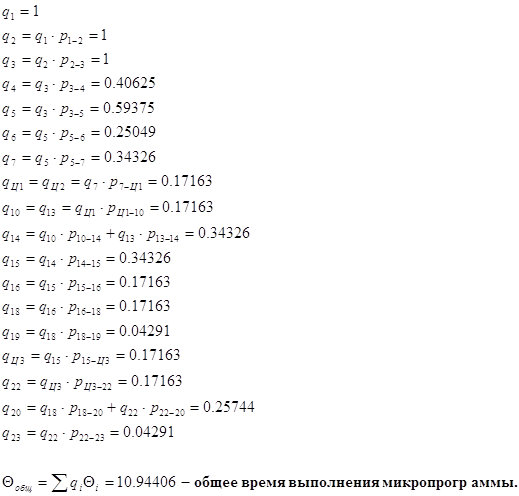

В графе имеются три цикла: 8-9, 11-12, 17-21. Будем считать, что количество итераций циклов 8-9 и 11-12  равно 5, а цикла 17-21 – 3. Таким образом, время выполнения циклов 8-9 и 11-12, имеющих по две вершины, равно 10, а цикла 17-21 – 6. Теперь рассчитаем вероятности выполнения каждой вершины, заменив циклы вершинами: 8-9 – Ц1, 11-12 – Ц2, 17-21 – Ц3.

Заключение.

В результате проделанной работы построена управляющая часть операционного автомата, который умеет складывать числа с плавающей запятой. В ходе работы  приобретены навыки практического решения задач логического проектирования узлов и блоков ЭВМ. Логическая схема автомата, построенная в базисе «И-НЕ», содержит 52 элемента «И-НЕ», один дешифратор и 4 D-триггера. В ходе вычисления оценки времени выполнения микропрограммы было определено, что операция сложения двух чисел с плавающей запятой выполняется в среднем в течение 11 тактов.
