Например, некий процесс отправляет данные через сеть процессу, находящемуся на другом компьютере. Через стандартизованный интерфейс процесс-отправитель передает данные нижнему уровню, который предоставляет процессу сервис по пересылке данных, а процесс-получатель через такой же стандартизованный интерфейс получает эти данные от нижнего уровня. При этом ни один из процессов не знает и не имеет необходимости знать, как именно осуществляет передачу данных протокол нижнего уровня, сколько еще уровней находится под ним, какова физическая среда передачи данных и каким путем они движутся.

Эти процессы, с другой стороны, могут находиться не на самом верхнем уровне модели. Предположим, что они через стандартный интерфейс взаимодействуют с приложениями вышестоящего уровня и их задача (предоставляемый сервис) - преобразование данных, а именно фрагментация и сборка больших блоков данных, которые вышестоящие приложения отправляют друг другу. При этом сущность этих данных и их интерпретация для рассматриваемых процессов совершенно не важны.

Возможна также взаимозаменяемость объектов одного уровня (например, при изменении способа реализации сервиса) таким образом, что объект вышестоящего уровня не заметит подмены.

Вернемся к примеру: приложения не знают о том, что их данные преобразуются именно путем фрагментации/сборки, им достаточно знать то, что нижний уровень предоставляет им некий “правильный” сервис преобразования данных. Если же для какой-то другой сети понадобится не фрагментация/сборка пакетов, а, скажем, перестановка местами четных и нечетных бит, то процессы рассматриваемого уровня будут заменены, но приложения ничего не заметят, так как их интерфейсы с нижележащим уровнем стандартизованы, а конкретные действия нижележащих уровней скрыты от них.

Объекты, выполняющие функции уровней, могут быть реализованы в программном, программно-аппаратном или аппаратном виде. Как правило, чем ниже уровень, тем больше доля аппаратной части в его реализации.

Организация сетевого взаимодействия компьютеров, построенного на основе иерархических уровней, как описано выше, часто называется протокольным стеком.

Уровни модели OSI

Ниже перечислены (в направлении сверху вниз) уровни модели OSI и указаны их общие функции.

·     Уровень приложения (Application) - интерфейс с прикладными процессами.

·     Уровень представления (Presentation) - согласование представления (форматов, кодировок) данных прикладных процессов.

·     Сеансовый уровень (Session) - установление, поддержка и закрытие логического сеанса связи между удаленными процессами.

·     Транспортный уровень (Transport) - обеспечение безошибочного сквозного обмена потоками данных между процессами во время сеанса.

·     Сетевой уровень (Network) - фрагментация и сборка передаваемых транспортным уровнем данных, маршрутизация и продвижение их по сети от компьютера-отправителя к компьютеру-получателю.

·     Канальный уровень (Data Link) - управление каналом передачи данных, управление доступом к среде передачи, передача данных по каналу, обнаружение ошибок в канале и их коррекция.

·     Физический уровень (Physical) - физический интерфейс с каналом передачи данных, представление данных в виде физических сигналов и их кодирование (модуляция).

Модель OSI предложена достаточно давно, однако протоколы, на ней основанные, используются редко, во-первых, в силу своей не всегда оправданной сложности, во-вторых , из-за существования хотя и не соответствующих строго модели OSI, но уже хорошо зарекомендовавших себя стеков протоколов (например, TCP/IP).

Поэтому модель OSI стоит рассматривать, в основном, как опорную базу для классификации и сопоставления протокольных стеков.

Стек протоколов TCP/IP

TCP/IP - собирательное название для набора (стека) сетевых протоколов разных уровней, используемых в Интернет. Особенности TCP/IP:

открытые стандарты протоколов, разрабатываемые независимо от программного и аппаратного обеспечения;

независимость от физической среды передачи;

система уникальной адресации;

стандартизованные протоколы высокого уровня для распространенных пользовательских сервисов.

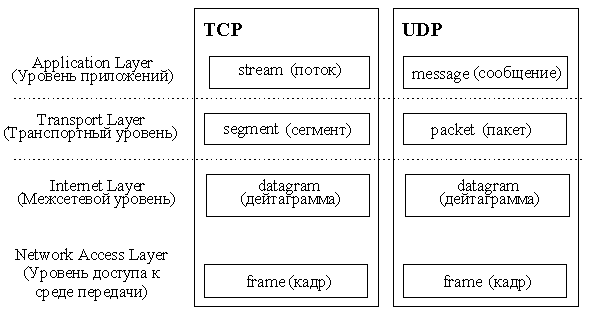

Рис. 4. Стек протоколов TCP/IP

Стек протоколов TCP/IP делится на 4 уровня: прикладной (application), транспортный (transport), межсетевой (internet) и уровень доступа к среде передачи (network access). Термины, применяемые для обозначения блока передаваемых данных, различны при использовании разных протоколов транспортного уровня - TCP и UDP, поэтому на рисунке 6 изображено два стека. Как и в модели OSI, данные более верхних уровней инкапсулируются в пакеты нижних уровней (см. рис. 5).

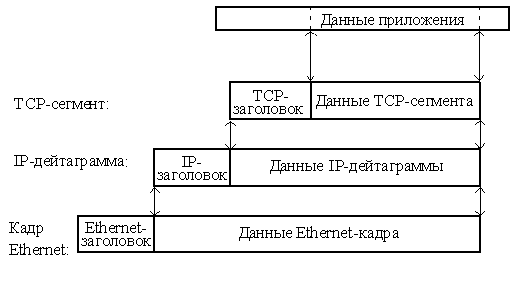

Рис. 5. Пример инкапсуляции пакетов в стеке TCP/IP

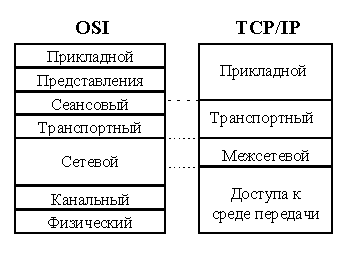

Примерное соотношение уровней стеков OSI и TCP/IP показано на рис. 6.

Рис. 6. Соотношение уровней стеков OSI и TCP/IP

Ниже кратко рассматриваются функции каждого уровня и примеры протоколов. Программа, реализующая функции того или иного протокола, часто называется модулем, например, “IP-модуль”, “модуль TCP”.

Уровень приложений

Приложения, работающие со стеком TCP/IP, могут также выполнять функции уровней представления и частично сеансового модели OSI; например, преобразование данных к внешнему представлению, группировка данных для передачи и т.п.

Распространенными примерами приложений являются программы telnet, ftp, HTTP-серверы и клиенты (WWW-броузеры), программы работы с электронной почтой.

Для пересылки данных другому приложению, приложение обращается к тому или иному модулю транспортного уровня.

Транспортный уровень

Протоколы транспортного уровня обеспечивают прозрачную (сквозную) доставку данных (end-to-end delivery service) между двумя прикладными процессами. Процесс, получающий или отправляющий данные с помощью транспортного уровня, идентифицируется на этом уровне номером, который называется номером порта. Таким образом, роль адреса отправителя и получателя на транспортном уровне выполняет номер порта (или проще - порт).

Анализируя заголовок своего пакета, полученного от межсетевого уровня, транспортный модуль определяет по номеру порта получателя, какому из прикладных процессов направлены данные, и передает эти данные соответствующему прикладному процессу (возможно, после проверки их на наличие ошибок и т.п.). Номера портов получателя и отправителя записываются в заголовок транспортным модулем, отправляющим данные; заголовок транспортного уровня содержит также и другую служебную информацию; формат заголовка зависит от используемого транспортного протокола.

На транспортном уровне работают два основных протокола: UDP и TCP.

TCP (Transmission Control Protocol - протокол контроля передачи) - надежный протокол с установлением соединения: он управляет логическим сеансом связи (устанавливает, поддерживает и закрывает соединение) между процессами и обеспечивает надежную (безошибочную и гарантированную) доставку прикладных данных от процесса к процессу.

Данными для TCP является не интерпретируемая протоколом последовательность пользовательских октетов, разбиваемая для передачи по частям. Каждая часть передается в отдельном TCP-сегменте. Для продвижения сегмента по сети между компьютером-отправителем и компьютером-получателем модуль TCP пользуется сервисом межсетевого уровня (вызывает модуль IP).

Все приложения, приведенные как пример в предыдущем пункте, пользуются услугами TCP.

Протокол UDP

UDP (User Datagram Protocol, протокол пользовательских дейтаграмм) фактически не выполняет каких-либо особых функций дополнительно к функциям межсетевого уровня (протокола IP). Протокол UDP используется либо при пересылке коротких сообщений, когда накладные расходы на установление сеанса и проверку успешной доставки данных оказываются выше расходов на повторную (в случае неудачи) пересылку сообщения, либо в том случае, когда сама организация процесса-приложения обеспечивает установление соединения и проверку доставки пакетов (например, NFS).

Пользовательские данные, поступившие от прикладного уровня, предваряются UDP-заголовком, и сформированный таким образом UDP-пакет отправляется на межсетевой уровень.

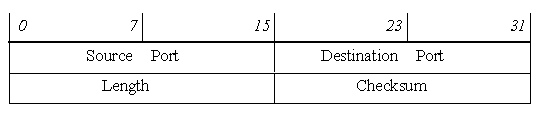

UDP-заголовок состоит из двух 32-битных слов:

Значения полей:

·     Source Port - номер порта процесса-отправителя.

·     Destination Port - номер порта процесса-получателя.

·     Length - длина UDP-пакета вместе с заголовком в октетах.

·     Checksum - контрольная сумма. Контрольная сумма вычисляется таким же образом, как и в TCP-заголовке ; если UDP-пакет имеет нечетную длину, то при вычислении контрольной суммы к нему добавляется нулевой октет.

После заголовка непосредственно следуют пользовательские данные, переданные модулю UDP прикладным уровнем за один вызов. Протокол UDP рассматривает эти данные как целостное сообщение; он никогда не разбивает сообщение для передачи в нескольких пакетах и не объединяет несколько сообщений для пересылки в одном пакете. Если прикладной процесс N раз вызвал модуль UDP для отправки данных (т.е. запросил отправку N сообщений), то модулем UDP будет сформировано и отправлено N пакетов, и процесс-получатель будет должен N раз вызвать свой модуль UDP для получения всех сообщений.
