   Реферат: Расчет напряженности поля радиотелецентров

Функция F(a) для типовой передающей антенны ("антенная решетка") задается формулой

                                           (1.18)

В этой формуле коэффициент b принимает значения 2p для антенной решетки всех радиотелепередающих центров до модернизации в 1998 г., и 1,3p – после модернизации согласно [3].

Для антенн типа "полуволновой вибратор" функция F(a) задается иначе

                                                             (1.19)

или, если угол отсчитывается от оси диполя (рис. 7.),

                                                             (1.20)

При проектировании и эксплуатации современных радиотехнических объектов важно учитывать ПДУ воздействия электро-магнитных полей (ЭМП) на здоровье людей. В таблице приведены значения ПДУ для некоторых частот.

Частота МГц 48,4 88,4 192 300
ПДУ, в/м 5,0 4,0 3,0 2,5

В соответствии с официально утвержденной методикой [2] рассчитывались значения нормированной суммарной напряженности поля S в зависимости от расстояний от опоры:

                                     (1.21)

где индекс суммирования k соответствует номеру передатчика и меняется от 1 до 7, а санитарные нормы не нарушаются при S<1.



                                     q               Направление

                                                     излучения

                                         a





                                          Рис. 7.





Изложенные в этом разделе методы расчета напряженности поля использовались для расчетов напряженности поля в ряде конкретных ситуаций.


ИСХОДНЫЕ ДАННЫЕ



1. Для ИОРТПЦ

Обозначим действующие передатчики типов АРТС и Дождь- 2 номерами 1- 4. Эти передатчики имеют следующие параметры излучения:

*   мощности Р 1 = Р 2 = 5 кВт и Р 3 =Р 4 = 3 кВт;

*   рабочие частоты f 1 = 80 МГц, f 2 = 96 МГц, f 3 » f4 » 70 МГц;

*   коэффициент усиления передающих антенн D 1 = D 2 = 6.56,

    D 3 = D 4 = 9.84;

    высоты фазовых центров антенн от основания опоры Н1= Н2= 161 м,

Н3 = Н4 = 155 м;

Для планируемых к размещению передатчиков с номерами 5 - 7:

*   мощности Р 5 = Р 6 = Р 7 = 1 кВт;

*   рабочие частоты f 5 » 474 МГц, f 6 » 506 МГц, f 7 » 570 МГц;

*   коэффициент усиления передающих антенн D5 = 4, D6 = D7 = 3.2;

*   высоты фазовых центров антенн от основания опоры

Н 5 = Н 6 = Н 7 = 180 м.

Согласно СанПин 2.2.4 / 2.1.8.056 - 96 примем следующие предельно допустимые уровни (ПДУ) напряженности поля Е: для f1 и f2 ПДУ1 = ПДУ2 = 4 в/м, для  f3  и f4  ПДУ3 = ПДУ4 = 5 в/м, для f5 - f7  ПДУ5 = ПДУ6 = ПДУ7 = 6 в/м.



 2. Для Усольского телепередающего центра



Обозначим действующий передатчик номером 1. Этот передатчик имеет следующие параметры излучения:

*   мощность Р = 0.1 кВт;

*   рабочая частота f = 66 МГц;

*   коэффициент усиления передающей антенны D = 8 дБ;

*   высота фазового центра антенны от основания опоры Н = 127 м;

Согласно СанПин 2.2.4 / 2.1.8.056 - 96 примем следующий предельно допустимый уровень (ПДУ) напряженности поля Е: ПДУ = 4.5 в/м.


Расчет напряженности поля в окрестностях ИОРТПЦ

Напряженность поля для каждого из передатчиков ИОРТПЦ, всего их семь, рассчитывает компьютерная программа, которую мы написали в результате нашей научной работы на языке TURBO PASCAL 7.0. Программа разработана таким образом, что в нее входит четыре типа антенн: первый тип – антенная решетка с коэффициентом b, равным 2p; второй тип – антенная решетка с коэффициентом b, равным 1.3p; третий тип антенны – это полуволновой вибратор; четвертый тип определяет сам пользователь – вводит формулу функции F(a) для конкретной антенны. В программу вводятся исходные данные: мощность P в кВт; коэффициент усиления передающей антенны D; высота фазового центра от основания опоры Н в м; R- расстояние от фазового центра опоры до точки наблюдения с высотой h от основания опоры, в м и количество точек, где были проведены измерения напряженности поля. Затем программа производит расчет и выводит на экран систему координат, где строится график зависимости напряженности поля, в мкВ/м, от расстояния, в км. Мы видим, что с увеличением расстояния от ретранслятора график убывает, а также на графике могут быть видны незначительные скачки излучения напряженности поля, это зависит от рельефа рассматриваемой местности. На   некоторой высоте, где установлен передатчик, находится щит, который снижает излучение передатчика до некоторого расстояния r < 300 м. Так как в этом радиусе расположен пункт слежения за радио и телевещанием.

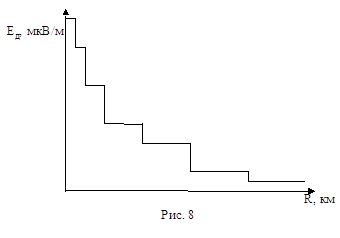

На рисунке 8 построен примерный график, который может изобразить нам компьютерная программа.

 Расчет напряженности поля в близи зоны Усольского радиотелецентра

Напряженность поля в близи Усольского района рассчитывает компьютерная программа, написанная на языке TURBO PASCAL 7.0. В программу входит четыре типа антенн: первый тип - антенная решетка с коэффициентом b, равным 2p; второй тип - антенная решетка с коэффициентом b, равным 1.3p; третий тип - это полуволновой вибратор; четвертый тип определяет сам пользователь - вводит функцию F(a) для конкретной антенны. В данном случае используется антенна типа 3-х элементный волновой канал с круговой поляризацией, направленная на город.

П. БЕЛОРЕЧЕНСКИЙ  ЬЕЛОРЕЧЕНБЕЛОРЕЧЕНСКИЙ




ЗЕЛЕНЫЙ  ГОРОДОК





г. УСОЛЬЕ -СИБИРСКОЕ СИБИРСКОЕ



МАЛЬТА



СРЕДНИЙ



ТЕЛЬМА



РЕТРАНСЛЯТОР



ЗОНА УВЕРЕННОГО ПРИЕМА

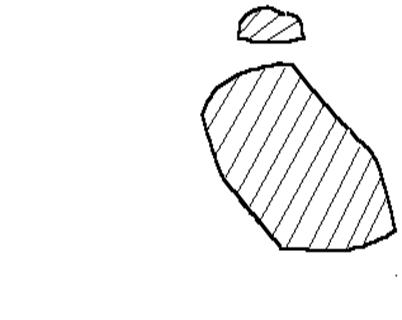

  Рис..9
