МИНИСТЕРСТВО СВЯЗИ РЕСПУБЛИКИ БЕЛАРУСЬ
ВЫСШИЙ КОЛЛЕДЖ СВЯЗИ
курсовая работа
по курсу
"Вычислительная техника и программирование"
на тему:
«Расчет на ЭВМ характеристик выходных
сигналов электрических цепей»
Руководитель:
Рабушенко Валентин Евгеньевич
Выполнила:
студентка гр. В9121
Грица Н.
Минск
2000 г.
СОДЕРЖАНИЕ
1. ПОСТАНОВКА ЗАДАЧИ........................................................................... 4
2. ГОЛОВНОЙ МОДУЛЬ................................................................................ 6
3. ТАБЛИЦА ИДЕНТИФИКАТОРОВ........................................................... 9
4. ПОДПРОГРАММА ФОРМИРОВАНИЯ МАССИВА UВХ........................ 9
5. ПОДПРОГРАММА ФОРМИРОВАНИЯ МАССИВА UВЫХ.................... 11
6. ПОДПРОГРАММА ВЫЧИСЛЕНИЯ РАЗНОСТИ.................................. 12
7. ПОДПРОГРАММА ОТЛАДОЧНОЙ ПЕЧАТИ....................................... 14
8. КОНТРОЛЬНЫЙ РАСЧЕТ....................................................................... 16
заключение............................................................................................ 17
ЛИТЕРАТУРА............................................................................................... 20
В настоящей работе, связанной с решением задач машинного анализа электрических цепей, необходимо по заданному входному сигналу
построить выходной сигнал
а затем определить разность
D = Uвых max - Uвых min
Вычисление величин Uвх(t) и Uвых(t) выполнить для N равноотстоящих моментов времени от tнач = 10 с. до tкон = 35 с. Для этого организуют массивы хранения в Uх(t) и Uвых(t), величину разности D необходимо вычислить с погрешностью e < 0,1.

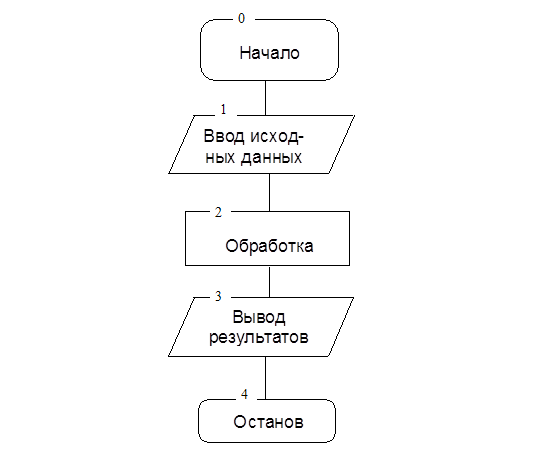

При составлении схемы алгоритма используется принцип пошаговой детализации. В общем случае структура алгоритма имеет вид, показанный на рис. 1
В работе обработка состоит в решении двух подзадач. Во первых формирование массива Uвх, Uвых и нахождения погрешности e. Вычисление величины D зависит от количества расчетных точек N. Для обеспечения требуемой точности в работе используется метод автоматического выбора расчетных точек N. Расчет величины D выполняется многократно, причем в каждом последующем вычислении количество расчетных точек удваивается что обеспечивает вычисление D с большей точностью. С этой целью организуется итерационный цикл. При каждом прохождении цикла сравниваются между собой последнее вычисленное значение величины D и значение этой величины, полученное при предыдущем выполнении цикла, эта величина обозначается через V. Величина V, используемая в вычислениях в начале оказывается неопределенной для первого прохода цикла. Значение этой величины должно быть задано так, чтобы при пертой проверке условия обеспечить повторное выполнение цикла. Поэтому удобно задать начальную величину V близкой к максимально допустимому значению V = 1037.
Рис. 1 Обобщенная структура алгоритма
2. ГОЛОВНОЙ МОДУЛЬ

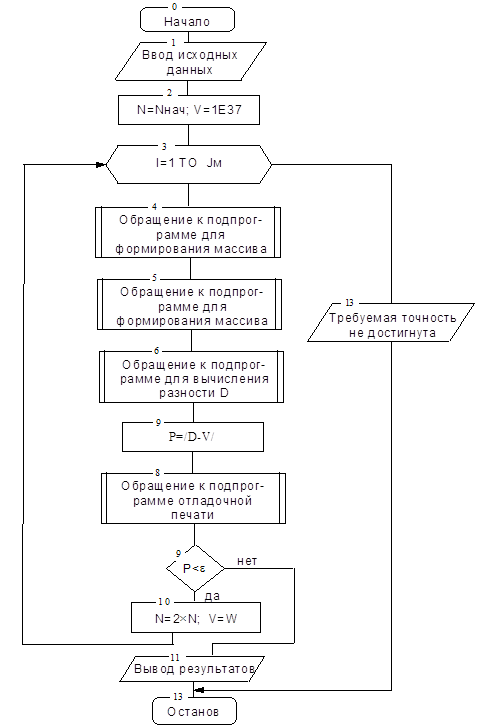

При проектировании программы с помощью метода пошаговой детализации в начале разрабатывается головной модуль, а затем сами алгоритмы подпрограмм. Схема алгоритма головного модуля имеет вид, показанный на рис. 2. Текст программы приведен в приложении 1.
Рис. 2 Схема алгоритма головного модуля
3. ТАБЛИЦА ИДЕНТИФИКАТОРОВ
Для составления схем алгоритмов и программ необходимо составить таблицу идентификаторов.
Таблица 1
|
ОБОЗНАЧЕНИЕ |
ИДЕНТИФИКАТОР |
НАЗНАЧЕНИЕ |
|
1 |
2 |
3 |
| tнач | T0 | Начальный момент наблюдения входного напряжения |
| tкон | T2 | Конечный момент наблюдения входного напряжения |
| e | E | Допустимая погрешность вычислений |
| K | Ключ определяющий режим работы (К=1 отладка, К=0 рабочий режим) | |
| Uвх (t) | U1 | Массив для хранения отсчетов входного сигнала |
| Uвых(t) | U2 | Массив для хранения отсчетов выходного сигнала |
| D t | H | Временной интервал между двумя соседними отсчетами входного сигнала |
| P | P | Оценка погрешности вычисленной величины |
| t | T | Текущий момент времени |
| Uвх1 | V1 | Параметр передаточной характеристики |
| Uвых max | W | Выходное напряжение максимальное |
| Uвых min |
W1 |
Выходное напряжение минимальное |
| Д | D | Разность вычислений |
| а | A | Коэффициент |
|
Продолжение таблицы 1 |
||
|
1 |
2 |
3 |
|
а1 |
A1 | Коэффициент |
|
b1 |
B1 | Коэффициент |
| V | Значение величины D, полученное на предыдущем шаге выполнения | |
|
Jm |
M | Допустимое значение числа удвоения количества отсчетов входного сигнала |
| N | N | Текущее значение количества отсчетов входного сигнала |
| Nнач | N0 | Начальное значение количества отсчетов входного сигнала |
4. ПОДПРОГРАММА ФОРМИРОВАНИЯ МАССИВА UВХ

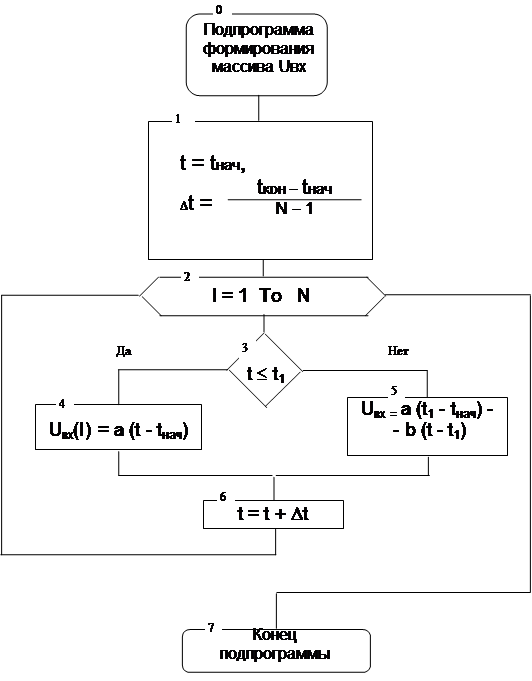

Для решения этой задачи необходимо составить схему алгоритма программы. Решение зависит от способа задания Uвх. Схема алгоритма формирования массива Uвх приведена на рисунке 3. Подпрограмма имеет вид:
300 REM "Программа формирования массива Uвх"
310 T=T0 : H= (T2 - T0) / (N - 1)
320 FOR I= 1 TO N
330 IF T<T1 THEN A*(T-T0): GOTO 350
340 U1(I)=A*(T1-T0)-B*(T-T1)
350 T =T + H
360 NEXT I
370 RETURN
