Реферат: Проектирование первичной сети связи на участке железной дороги
Выполняем расчёт затуханий на участке ОП1 → ОП2 при t = -2°
|
Ауу1=1,20∙23,6+3,49=31,89 dB |
|
Ауу2=1,20∙23,0+3,49=31,09 dB |
|
Ауу3=1,20∙23,1+3,49=31,21 dB |
|
Ауу4=1,20∙22,9+3,49=30,91 dB |
|
Ауу5=1,20∙23,2+3,49=31,33 dB |
|
Ауу6=1,20∙23,5+3,49=31,69 dB |
Выполняем расчёт затуханий на участке ОП2 → ОП1 при t = +18°
|
Ауу1=1,85∙23,6+1,75=45,41 dB |
|
Ауу2=1,85∙23,0+1,75=48,64 dB |
|
Ауу3=1,85∙23,1+1,75=44,48 dB |
|
Ауу4=1,85∙22,9+1,75=44,11 dB |
|
Ауу5=1,85∙23,2+1,75=44,67 dB |
|
Ауу6=1,85∙23,5+1,75=45,22 dB |
Выполняем расчёт затуханий на участке ОП2 → ОП1 при t = -2°
|
Ауу1=1,74∙23,6+1,75=42,81 dB |
|
Ауу2=1,74∙23,0+1,75+4,34=46,11 dB |
|
Ауу3=1,74∙23,1+1,75=41,94 dB |
|
Ауу4=1,74∙22,9+1,75=41,59 dB |
|
Ауу5=1,74∙23,2+1,75=42,11 dB |
|
Ауу6=1,74∙23,5+1,75=42,64 dB |
2.4. ОПРЕДЕЛЕНИЕ УСИЛЕНИЙ НУП и ОУП.
2.4.1. РАСЧЕТ УСИЛЕНИЯ НУП.
Усиления НУП можно рассчитать по формуле:
dB (4)
Эта формула применяется если НУП не оборудован грунтовыми АРУ.
Выполним расчёт по проверке установки грунтовых АРУ. Грунтовые АРУ устанавливаются если выполняется условие:
(5)
где: (6)
- количество усилительных участков между ОУП
n - количество участков в секции
- длинна секции без последнего участка
- номинальная длинна усилительного участка
групповые АРУ устанавливаются
групповые АРУ устанавливаются
Вывод: так как условие формулы № 5 выполняется то усиление НУП считаем с грунтовыми АРУ.
Усиление НУП считаем по формуле:
dB (7)
где:
-
пределы регулировки усиления усилителя с грунтовой АРУ при изменении температуры
грунта от -2° до +18°.
направление от станции А → Б
|
Sнуп 1/1=31,89+2,1=33,99 dB |
|
Sнуп 2/1=31,09+2,1=33,19 dB |
|
Sнуп 1/2=30,91+2,1=33,01 dB |
|
Sнуп 2/2=31,33+2,1=33,43 dB |
направление от станции Б → А
|
Sнуп 1/1=46,11+2,1=48,21 dB |
|
Sнуп 2/1=41,94+2,1=44,04 dB |
|
Sнуп 1/2=42,11+2,1=44,21 dB |
|
Sнуп 2/2=42,64+2,1=44,74 dB |
2.4.2.
РАСЧЁТ УСИЛЕНИЯ ОУП.
Рассчитываем по формуле:
dB (8)
dB (9)
где:
-
приращение затухания кабеля в пределах секции при изменении температуры грунта
от -2° до +18°.
n – количество НУП с грунтовой АРУ в секции.
dB (10)

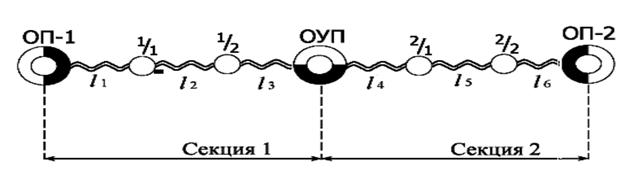

рис.3 схема первичной сети связи
направление от ОП1 → ОУП таблица № 1
| 32,99 dB | 32,24 dB | 32,36 dB |
Ауу t= +18° |
| 31,89 dB | 31,09 dB | 31,21 dB |
Ауу t= -2° |
| 1,1 dB | 1,15 dB | 1,15 dB |
Аучастка |
Согласно рис.3 и таблице № 1 рассчитываем приращение затухания кабеля в пределах секции и усиление ОУП.
dB
dB
рис.4 схема первичной сети связи
направление от ОП2 → ОУП таблица № 2
|
Ауу t= +18° |
44,11 dB | 44,67 dB | 45,22 dB |
|
Ауу t= -2° |
41,59 dB | 42,11 dB | 42,64 dB |
|
Аучастка |
2,52 dB | 2,56 dB | 2,58 dB |
Согласно рис.4 и таблице № 2 рассчитываем приращение затухания кабеля в пределах секции и усиление ОУП.
dB
dB
2.5. ПОСТРОЕНИЕ ДИАГРАММЫ УРОВНЕЙ.
рис.5 схема первичной сети связи
таблица № 3
| Марка кабеля | МКПАБ – 14х4х1,05 | ||||||||||||||
| Длинна секции км. | 69,7 км. | 69,6 км. | |||||||||||||
| Длинна усилительного участка км. | 23,6 км. | 23,0 км. | 23,1 км. | 22,9 км. | 23,2 км. | 23,5 км. | |||||||||
| Установка магистрального выравнивателя |
← МВ |
||||||||||||||
|
Затухание усилительного участка А dB |
→ |
t= +18° |
32,99 | 32,24 | 32,36 | 32,11 | 32,49 | 32,8 | |||||||
|
t= -2° |
31,89 | 31,09 | 31,21 | 30,91 | 31,33 | 32,69 | |||||||||
| ← |
t= +18° |
45,41 | 48,64 | 44,48 | 44,11 | 44,67 | 45,22 | ||||||||
|
t= -2° |
42,81 | 46,11 | 41,94 | 41,59 | 42,11 | 42,64 | |||||||||
| ∆А Усилительного участка | 1,1 | 1,15 | 1,15 | 2,52 | 2,56 | 2,58 | |||||||||
| ∆А Секции | 3,4 dB | 7.66 dB | |||||||||||||
| Усиление S dB |
→ |
33,99 | 33,19 | 30,41 | 33,01 | 33,43 | |||||||||
| ← | 48,21 | 44,04 | 45,05 | 44,21 | 44,74 | ||||||||||
