Московский Государственный Институт
Электроники и Математики
(Технический университет)
Курсовая работа по курсу
«Организация ЭВМ и систем»
Тема: «Проектирование специализированного процессора»
выполнил: руководитель:
студент группы С-82 доцент каф. «ВСиС»
Мысин А.А. Маслов Н.Г.
Отметка о зачете:
Москва 2000г.
Содержание
Задание на курсовое проектирование_______________________________________ 3
Исходные данные к проекту_______________________________________________ 3
Перечень подлежащих разработке вопросов__________________________________ 3
Укрупненная ГСА выполнения операций____________________________________ 4
Загрузка команд_________________________________________________________ 5
18 - загрузка________________________________________________________ 5
30 - загрузка положительная(с плавающей запятой)______________________ 5
Описание команд________________________________________________________ 6
Команда 18_________________________________________________________ 6
Команда 30_________________________________________________________ 6
ГСА операций___________________________________________________________ 7
Полная ГСА_____________________________________________________________ 8
Список микроопераций__________________________________________________ 10
Список логических условий______________________________________________ 10
Синтез управляющего автомата___________________________________________ 11
Выходные сигналы______________________________________________________ 12
Сигналы возбуждения___________________________________________________ 12
Программирование микросхемы PLM1_____________________________________ 13
Программирование микросхемы PLM2_____________________________________ 14
Синтез операционного автомата__________________________________________ 15
Логические условия_____________________________________________________ 16
Определение среднего количества тактов на операцию_______________________ 17
Определение среднего количества тактов на операцию_______________________ 18
Расчет времени выполнения операций_____________________________________ 19
Спецификация_________________________________________________________ 20
Выводы_______________________________________________________________ 21
Литература_____________________________________________________________ 22
Задание на курсовое проектирование
| Дисциплина: | Организация ЭВМ и систем | ||||
| Тема: | Специализированный процессор | ||||
| Номер варианта | |||||
Исходные данные к проекту |
|||||
| Коды операций ЕС ЭВМ | 78,30,18,7В | ||||
| Емкость ОП | 512 КБайт | ||||
| Ширина выборки из ОП | 8 байт | ||||
| Максимально допустимое время выполнения команд: | |||||
| Коротких: | Мксек | ||||
| Длинных: | Мксек | ||||
Перечень подлежащих разработке вопросов |
|||||
| 1 | Расчетная (логическая) часть | ||||
| 1.1 | Синтез операционной части и управляющего автомата | ||||
| 1.2 | Расчет длительности рабочего такта | ||||
| 2 | Графическая часть | ||||
| 2.1 | Схема функциональная | ||||
| 2.2 | Схема электрическая | ||||
| Задание выдано | 14.02.2000 г. | ||||
| Срок сдачи законченного проекта | |||||
| Руководители проекта | Доцент Маслов Н.Г. | ||||

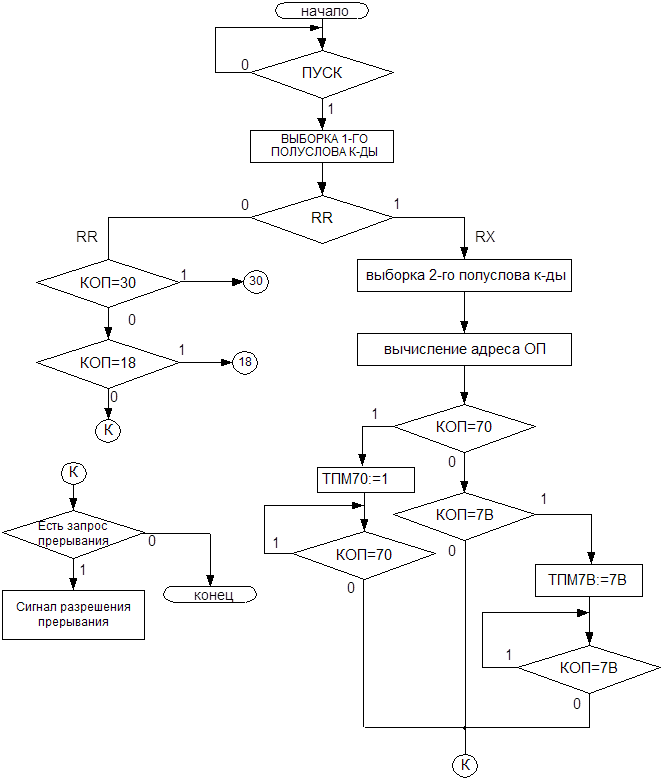

Укрупненная ГСА выполнения операций
Загрузка команд
18 - загрузка
Мнемоническое обозначение LR
|
R1R 2 |
[RR короткие операнды] | ||||||||
| 18 |
R1 |
R2 |
|
||||||
|
0 |
8 |
12 |
15 |
|
||||
Второму операнду помещается без изменения на место первого операнда.
Признак результата не изменяется
Программа прерывания;
доступ (выборка второго операнда в команде L)
30 - загрузка положительная(с плавающей запятой)
Мнемоническое обозначение LPER
|
R1R 2 |
[RR короткие операнды] | ||||||||
| 30 |
R1 |
R2 |
|
||||||
|
0 |
8 |
12 |
15 |
|
||||
Второму операнду присваивается знак плюс, и результат помещается на место 1-го операнда.
