Реферат: Процессоры ЭВМ

K6 - начал поставляться с апреля 1997 года (это Model 6), на месяц раньше выхода Pentium II, производился на базе 0.35 мкм (позднее 233 MHz К6 производились с использованием 0.25 мкм процесса) технологического процесса. Процессор работал на частоте от 166 до 233 МГц (причем последний - официально разогнанный вариант - 3.2/3.3В вместо стандартных 2.9/3.3В). Был создан на базе дизайна процессора 686, созданного приобретенной AMD компанией NexGen. По сравнению со своим предшественником, получил модуль MMX, увеличился объем кэша L1 - до 64 Кбайт (по 32 Кбайт для инструкций и данных). Возросшая тактовая частота позволила AMD отказаться от PR-рейтинга. В К6 предлагались решения, которые позволяли добиться большей производительности на той же частоте, а именно исполнение по предположению и внутренняя риск-подобная организация. Все последующие процессоры от AMD унаследовали это свойство. Позднее начались поставки K6 Model 7 (мобильный вариант) с частотами 266 и 300 MГц, технологический процесс 0.25 мкм, FSB 66 MHz.

K6-2 - следующее поколение K6. Вышел в мае 1998 года, основными усовершенствованиям относительно его предшественника стали поддержка дополнительного набора инструкций 3DNow! и частоты системной шины 100 МГц. Кэш L1 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш L2 находится на материнской плате, и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте системной шины. Первоначально был выпущен на частоте 266 МГц, сегодня максимальная тактовая частота составляет 475 МГц, в скором времени должен выйти 500 МГц вариант. Было две модели процессора K6-2: первая, работающая на частотах 266 (66*4), 300 (100*3), 333 (95*3.5), 350 (100*3.5) и 366 (66.*5.5) MГц. И вторая модель AMD, работающая с частотами 200, 233, 350, 380, 400, 450 и 475 MГц. В ней используется новое ядро, такое же, как в K6-III. Главное отличие в новом ядре (CXT) это модифицированный метод работы с кэшем.

Sharptooth (K6-III) - первый процессор от AMD, имеющий кэш второго уровня объединенный с ядром. Последний их процессор, сделанный под платформу Socket 7. Фактически, представляет из себя просто K6-2 с 256 Кбайт кэша L2 на чипе, работающих на той же частоте, что и процессор. Кэш L1 имеет объем 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш L3 находится на материнской плате, и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте системной шины. Был выпущен в феврале 99 года в вариантах 400 и 450 МГц Sharptooth-SC50 - переход на 0.18 мкм.

K6-2+ - один из последних Socket7 процессоров AMD. И первый Socket7 процессор, сделанный с использованием 0.18 мкм техпроцесса. Должен содержать на чипе 128 Кбайт кэша L2, работающих на частоте процессора. Предполагаемая скорость - от 533 МГц. Естественно, поддержка 3DNow!

K6-III+ - возможно, несколько позже K6-2+, AMD выпустит и 0.18 мкм вариант K6-III - с 256 Кбайт кэша L2 на чипе.

K7 (Athlon) - Первый проект AMD, в котором она была вынуждена отойти от даже частичного заимствования архитектур Intel, и предложить рынку абсолютно свой вариант платформы для PC. Процессор имеет непревзойденный для сегодняшних x86 процессоров объем кэша первого уровня - 128 Кбайт (по 64 Кбайт для инструкций и данных). Кэш L2 - 512 Кбайт, работающий на 1/2, 2/5 или 1/3 частоты процессора. Системная шина - EV-6, та же, что и в процессорах Alpha, что потенциально дает возможность создания материнских плат, поддерживающих оба процессора. Частота системной шины - 200 МГц, но имеет потенциал до 400 МГц и выше. Поддерживаемые наборы инструкций - MMX, расширенный по сравнению с K6-III 3DNow!. Форм-фактор - Slot A. Первый процессор AMD, получивший при выходе собственное имя - Athlon. На сегодня доступны модели 500-1000 МГц. Подклассы: K75 - алюминиевые соединения, K76 - медные.

Magnolia - так в AMD называли 1 ГГц Athlon K76 до его выхода.

Thunderbird - 0.18 мкм версия Athlon с использованием технологии медных соединений. На чипе интегрированы 256 Кбайт полноскоростного exclusive кэша L2. В качестве переходного выпускался Slot-A вариант, но в массе своей процессор ознаменовал собой переход на Socket-A. Максимально доступная на сегодняшний день тактовая частота - 1.33 ГГц.

Spitfire aka Duron - вариант Thunderbird с урезанным кэшем L2 - 64 Кбайт. Производится только с использованием алюминиевых соединений на Fab25 в Остине, техасе. Максимально доступная на сегодняшний день тактовая частота - 900 МГц.

Mustang - серверный вариант Athlon. Кэш L2 объемом 1-2 Мбайт, интегрированный в чип. Процессор рассчитан на использование системной шины 266 МГц и DDR SDRAM памяти. Отменен.

Corvette - такое кодовое имя сначала имел мобильный вариант ядра Mustang. Переименован в Palomino.

Palomino - версия Athlon на базе ядра Mustang. Предполагаются незначительные архитектурные изменения с целью улучшения скоростного потенциала процессора. Предполагаемая тактовая частота - от 1.533 ГГц и выше. Срок выхода - третий квартал 2001 года для Desktop версии, конец первого для мобильной и конец второго для серверной.

Camaro - переименован в Morgan

Morgan - по отношению к Palomino то же, что Duron по отношению к Thunderbird. Выходит в четвертом квартале 2001 года.

Thoroughbred - 0.13 мкм версия Athlon. Предполагаемая тактовая частота - в районе 2 ГГц. Срок выхода - конец половина 2001 года.

Appaloosa - 0.13 мкм версия Duron.

ClawHammer - первый 64-бит процессор AMD. Или, по крайней мере, частично 64-бит. В отличие от Itanium, этот процессор будет ориентирован главным образом на 32-бит инструкции, нежели наоборот. Одновременно с его выходом ожидается появление новой шины - HyperTransport (Lightning Data Transport - LDT), используемой для связи с процессорами и устройствами ввода/вывода. LDT должна стать не заменой, а дополнением к системной шине EV6 или EV7. Предполагаемая скорость - 2 ГГц и выше, предполагаемый срок выхода - первая половина 2002 года.

SledgeHammer - серверный вариант ClawHammer. Предполагаемый срок выхода - 2002 год.

ПРИЛОЖЕНИЯ:

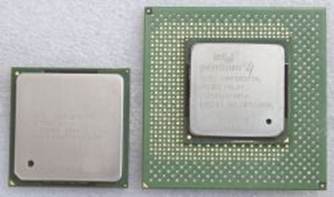

				Слева - Pentium 4 под Socket 478, а справа Pentium 4 под Socket 423
		Габариты Pentium 4 под Socket 478 поражают воображение особенно рядом со старым добрым i386DX :)

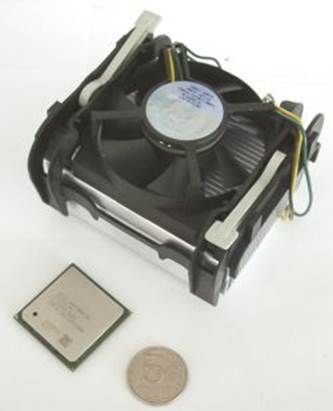

	Хотя процессор Pentium 4 под Socket 478 все равно существенно меньше кулера для него



Список используемой литературы.

1.  А.А Мячев, В.Н. Степанцов  ПЭВМ и микроЭВМ.-М.: Радио и

    связь,1991.

2.  Вычислительные машины, системы и сети. Учебник под редакцией

    А.П. Пятибратов.-:Финансы и статистика,1991.

3.  В.Э. Фигурнов: IBM PC для пользователя.

4.  Р. Веббер: Конфигурирование ПК на процессорах 386/486.

5.  П. Нортон: Персональный компьютер изнутри.

6. В.Л. Григорьев "Микропроцессор i486. Архитектура и программирование", Гранал, Москва, 1993.

7.  Ж.К. Голенкова и др. "Руководство по архитектуре IBM PC AT", Консул, Минск, 1993

8.  Руководство программиста по процессору Intel i386, Техническая документация уровня 2, (C) Intel Corp.

9.   Руководство программиста по процессору Intel i486, Техническая документация уровня 2, (C) Intel Corp.
