Государственное образовательное учреждение высшего профессионального образования Санкт-Петербургский Государственный Медицинский Университет имени академика И.П.Павлова. Кафедра оперативной хирургии
Реферат
на тему: "Применение робототехники в хирургии. Преимущества и недостатки системы Да Винчи"
Выполнила: студентка 318 группы
лечебного факультета
Умёнушкина Е.А
Научный руководитель:
Ковшова М.В
Санкт-Петербург 2011
Содержание
Введение
1. История робототехники в хирургии
2. Основное описание системы da Vinci
3. Достоинства и недостатки системы da Vinci
4. Робототехника сегодня
Заключение
Список литературы
Введение
Проведение хирургических операций с помощью роботов уже не является сюжетом из научно-фантастического произведения. Использование их в клинике стало не просто возможным, но и весьма перспективным. Хотя у большинства людей "робот" ассоциируется с именем Айзека Азимова, первым этот термин ввел чешский писатель Карел Чапек для обозначения механизма, обладающего так называемыми антропоморфными свойствами. На производстве и в научных исследованиях применяются промышленные роботы - программно-управляемые автоматические манипуляторы, выполняющие рабочие операции со сложными пространственными перемещениями. Доктор Davies в своей работе, посвященной достижениям робототехники, дал следующее определение для робота, используемого в хирургических целях: "… управляемая система, наделенная чувствительностью и запрограммированная для выполнения движений и манипулирования инструментами при проведении хирургических операций".
На данный момент роботов, используемых в хирургии, можно разделить на пассивных, полуактивных и активных.
Пассивный робот предназначен, как правило, для удержания инструмента в определенном положении, что облегчает выполнение и увеличивает точность какого-либо этапа оперативного вмешательства. Изменять положение инструментов система может только с помощью хирурга. Примером может служить использование робота для удержания иглы при проведении биопсии в нейрохирургии. Полуактивный робот выполняет ряд запрограммированных манипуляций, в определенной последовательности осуществляя движения в различных направлениях и плоскостях. Такой робот используется, например, для протезирования коленного сустава. Активный робот оснащен манипуляторами, подобными рукам хирурга, и фактически сам приводит в движение инструменты. В настоящее время такими системами дистанционно управляет хирург, а механические руки робота воспроизводят движения его кистей и пальцев, увеличивая точность, уменьшая усталость и устраняя тремор. Активные системы используются для трансуретральной простатэктомии, эндоскопической телероботохирургии.
Следует подчеркнуть, что задачей робота является не замещение хирурга, а расширение спектра его возможностей.
1. История робототехники в хирургии
Первый хирургический робот Unimate Puma 560 был создан в конце 1980-х в Америке. Этот робот, по сути, являлся большой рукой с двумя когтистыми отростками, которые могли вращаться друг относительно друга. Амплитуда движений – 36 дюймов. Робот имел довольно ограниченный спектр движений, использовался в нейрохирургии для удерживания инструментов при проведении стереотаксической биопсии.
В 1986 году Калифорнийский университет в Дэвисе и исследовательский центр Томаса Дж. Уотсона корпорации IBM начали совместную работу по созданию робота-хирурга. В 1992 году компания CUREXO Technology Company на основе результатов этих исследований создала систему помощника хирурга, которая так и называлась - Robodoc Surgical Assistant System. Спустя несколько лет CUREXO Technology Company была награждена престижной премией Computerworld Smithsonian Award в номинации Инновации в Искусстве и Науке в Медицине под названием Integrated Surgical System (ISS). К настоящему времени с использованием системы ROBODOC® проведено 24 000 операций, что показало меньшую травматичность и большую точность в сравнении с операциями, проводимыми вручную. ROBODOC® - хирургический робот предназначен для всех основных операций по артропластике - первичная полная артропластика тазобедренного сустава, ревизия тазобедренного сустава, полная артропластика коленного сустава.
Основные этапы применения:
1. Точное КТ сканирование Предоперационное планирование начинается с КТ сканирования пациента, после чего появляется точная структура кости для представления в систему ORTHODOC. Запатентованное программное обеспечение форматирует КТ снимок на экран из 4 рабочих окон, показывается сустав в 3 плоскостях и его трехмерное изображение (уникальная технология) кости.
2. Трехмерное изображение Использование в работе трехмерного изображения сустава позволяет выбрать подходящий имплантат, соответствующий анатомической структуре. Имплантат выбирается из предустановленной базы, включающей самые современные имплантаты мировых производителей. Возможность увидеть сустав в разных плоскостях помогают хирургу в планировании операции, кроме того врач сразу видит виртуальный результат операции в трехмерном пространстве.
3. Разработка предоперационного плана.
Планирование операции с использованием системы ORTHODOC - точная длина ноги и полный объем движений и как результат точное расположения протеза. Кроме того процесс планирования операции помогает избежать проблем и отклонений во время хирургического вмешательства. После процесса планирования операции информация передается на вспомогательную машину ROBODOC Surgical Assistant.
4. Установка.
После предоперационного планирования операции информация загружается в ROBODOC Surgical Assistant, робот устанавливается в операционной, пациент позиционируется, используя специальные фиксаторы, затем хирург вскрывает сустав. После вскрытия сустава робот показывает хирургу, куда необходимо приложить специальный регистратор (DigiMatch™) для получения наиболее точной пространственной картины кости.
5. Хирургическая точность.
Под контролем хирурга, рука робота наводится на операционное поле. Затем робот начинает пилить кость с субмиллиметровой точностью. После подготовки кости к имплантации рука робота удаляется из операционного поля и хирург устанавливает протез так, как это было спланировано заранее.

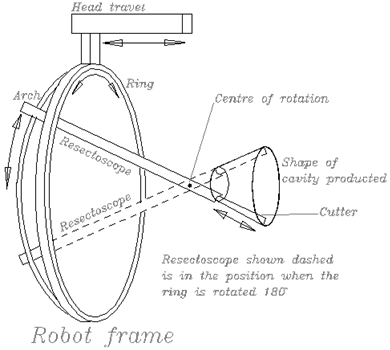

В те же девяностые годы в Имперском Колледже в Лондоне был создан робот для трансуретральной резекции гиперплазированной предстательной железы - Probot, допущенный к клиническим испытаниям в 1996 году. Он состоит из трех осей движения и четвертой оси для перемещения резектоскопа, как показано рисунке.
Система Probot, оснащенная ультразвуковым щупом, позволяла создать трехмерную модель простаты, быстро определить участок патологически измененной железы и произвести его резекцию. Резекция происходит за счёт движения лезвия резетоскопа по конической траектории.
В начале 90-х годов 20 века несколько ученых NASA-Ames team прошли в Stanford Research Institute (SRI), где они совместно разработали высокоточный телеманипулятор. US Army (Вооруженные силы США) заметили работу SRI и она заинтересовала их возможностью снижения смертности в период боевых действий.
При финансировании Вооруженных сил США был создан проект по созданию мобильного госпиталя оборудованного роботом. В 1994 году компания Computer Motion изготовила первого робота-хирурга, получившего сертификат US FDA - Automated Endoscopic System for Optimal Positioning (AESOP). Это была механическая рука, наделенная семью степенями свободы движений и предназначенная для автоматического изменения положения эндоскопа.
Смысл проекта заключался в том, что раненный солдат мог быть немедленно прооперирован хирургом в мобильном госпитале при помощи робота. При этом хирург находился в безопасном месте. Mobile Advanced Surgical Hospital.
Эта система была успешно протестирована на животных. Но так и не была внедрена для использования во время военных действий. Некоторые из хирургов и инженеров, работающих над хирургическими роботизированными системами для Армии США, в итоге организовали коммерческое предприятие, и представили эту технологию хирургическому сообществу. Двумя годами позже AESOP "приобрел" слух и смог выполнять голосовые команды хирурга. Теперь у "Эзопа" три металлические руки. Первая реагирует на голос хирурга. Она оснащена миниатюрной телекамерой, которая посредством крохотных линз, введенных через несколько отверстий длиной около сантиметра, дает возможность врачу наблюдать за операционным полем в трехмерном изображении при десятикратном увеличении. Две другие руки робота, которые врач контролирует с пульта управления, производят хирургические манипуляции специально разработанными крохотными хирургическими инструментами: разрезы тканей и наложение швов. Причем делают они это с большей точностью, чем опытный хирург, руки которого из-за напряжения и усталости могут в какой-то момент дрогнуть. Это значительно уменьшает размер операционной раны и обеспечивает пациенту более быстрое выздоровление, чем после лапароскопических операций, не говоря уже об обычных.
В 1998 году появился его "дальний родственник" - активный робот ZEUS, предназначенный для дистанционной эндоскопической хирургии. Параллельно с ZEUS создавалась другая аналогичная система, получившая название DA VINCI. Вначале 90-х известная корпорация SRI International стала одним из нескольких акцепторов гранта, выставленного на конкурс правительственным агентством DARPA, на разработку методов телехирургии. Был создан прототип робота-хирурга, вдохновивший Фредерика Молла в 1995 году учредить компанию Intuitive Surgical. Здесь идеи, заложенные SRI, эволюционировали и воплотились в то, что сегодня известно как DA VINCI.
