= Ö (m 2b / r2 ) * S + (ms / S)* S2 + m 2ф
при m 2b = 30" , ms / S = 1 / 2000 , mф = 1 мм , s = 100 м
m c = Ö (30 2 * 100000 2 )/ 206265 2 + (1 * 100000 2 )/ 2000 2 + 1 2 = 53 мм
при m 2b = 5" , ms / S = 1 / 5000 , mф = 1 мм , mс = 20,2 мм
Способ прямоугольных координат
Рис. 6
m c = Ö (ms / S)2 * (S 1 + S 2 )2 +(m "b / r" ) 2* S)2 + m 2ф
Пример. При выносе в натуру точки способом прямоугольных координат перпендикулярно строим теодолитом Т-30 одним полным приемом. Проектные отрезки S1 и S2 строим на ровной горизантальной плоскости . точки закрепляем колышками, на верней части которых прочерчивали карандашем линии. Вычислить погрешность выноса в натуру точки А , если расстояние S1= D Y1 и S 2 =D X2 , S1= S 2 = 20 м.
При mb = 30" , ms / S = 1/9000 , и mф = 1 мм
m c = Ö (1/ 9000)2 (20000 + 20000)2 +(30/206265) 2 *20000 2 + 1 2 = 5,4 мм
Способ угловой засечки
Рис. 5
mА = Ö (mr12 / r"2 )* S12 + (mr22 / r"2 )* S22 + m2ф + m2ц. ст
При mb1 = mb2 - формула имеет вид
mА = Ö (2m2b/ r"2 )* S2 + m2ф + m2ц. ст
Если углы прямой угловой засечки строили полным приемом, теодолитом Т-30. Точку на местности закрепляли металлическим штырем
m2ц. ст – выноса в натуру точки с центрального столика ( если эта операция выполнялась)
При S1 = S2 = 25 м, mb = 30" , mф = 1,5 мм и m ц.ст = 2,5 мм, тогда
mА = Ö (2 * 30 2 / 2062652 )* 250002 + 1,52ф + 2,52= 17 мм
5. Детальная разбивка осей в плане и по высоте. Закрепление осей на обноске и створными знаками.
Детальная разбивка выполняется от перенесенных в натуру основных осей. Допустим, имеется здание, ось фундамента которого А/1 – А/10 разбита в натуре. От этой оси разбивают оси внешнего контура здания 1-1, Д-Д, и 10-10, для чего теодолитом и мерной лентой (рулеткой) строят прямоугольник А/1 – Д/1 + Д/10 – А/10. Принимая во внимание то, что торцевые оси имеют, как правило, не большие длины, то прямые углы достаточно построить теодолитом Т-30 при двух положениях круга.
Контролем построения может служить равенство диагоналей, величину которых находят из теоремы Пифагора. Из-за ошибок угловых и линейных измерений расхождения диагоналей между собой и в сравнении с вычисленной не должны отличатся более чем на 2-3 см. вершины прямоугольника закрепляют кольями, в верхние срезы которых забивают гвозди.
После разбивки прямоугольника на расстояние 4-5 м параллельно сторонам его провешивают линии. По этим линиям через 2,5 – 3 м устанавливают столбы диаметром 12-14 см и высотой 1,5 –3,0 м. Столбы не должны попадать на оси здания . С внешней стороны к столбам прибиваются обрезные доски толщиной 25-40 мм так, чтобы верхние кромки их располагались горизонтально. Это достигается при помощи нивелира. Построенное таким образом ограждение называется обноской.
Иногда обноски делают не сплошные , а в виде отдельных скамеек , расположенных в необходимых местах, т.е. по углам здания на створах продольных и поперечных осей.

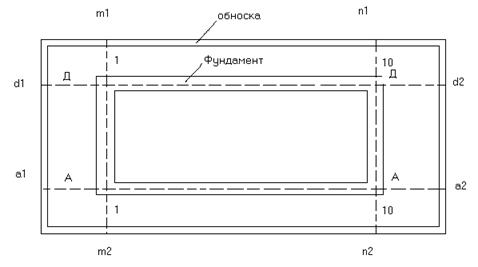

Для вынесения главных осей на обноску с теодолитом становятся в одну из вершин прямоугольника, например в точку А/1 (рис. 8), центрируют инструмент, устанавливают алидаду на отсчет 0° по лимбу, трубу наводят на точку А/10 и лимб закрепляют.
 |
Рис. 8
Поднимают зрительную трубу до верха доски обноски и в визирной плоскости забивают гвоздь а 2 . Затем установить на лимбе отчет 180°, таким же путем намечают на обноске точку и забивают в нее гвоздь.
Повернув алидаду , наводят трубу на точку Д/1 и забивают гвозди на обноске в точках m 1 и m 2 , при этом отсчеты на лимбе должны соответствовать 90° и 270°, таким образом оси А-А и 1-1 будут вынесены на обноску
Затем устанавливают теодолит в точке Д/10 и анологичным путем выносят две другие оси (Д-Д и 10-10) .
Основные разбивочные работы завершают закреплением осей за пределами будущего котлована, так как при его разработке все габаритные точки будут уничтожены. Для этого в створе основных осей закладывают специальные осевые знаки 1 и теодолитом, установленным в точках А/1 и Д/10 или а/10 и д/1, передают основные оси на знаки, где их фиксируют на металлической пластине крестообразной насечкой. Знаки закладываются в местах, где будет обеспечена их сохранность (конструкция знаков приведена в СниПе 3.01.03-84).

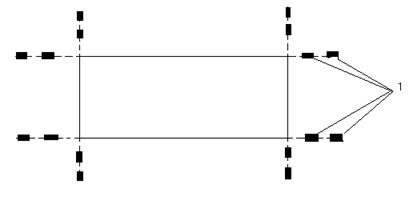

Оси закрепляют по обе стороны от габаритов сооружения не менее, чем двумя знаками (рис.9). Знаки привязывают промерами к местным предметам.
Рис.9
Детальная разбивка по высоте осуществляется от главной высотной основы, составляющей знаки , абсолютные высоты которых определяют проложением нивелирных ходов ІІс , ІІІс и ІVс классов. От этой основы на строительную площадку передают в виде нивелирного хода трех высотных реперов. Проектные в район строящегося здания передаются от указанных выше реперов как ранее рассмотренная задача «Вынос точки с заданной отметкой». Величину выносимой отметки задает преподаватель.
4.КОНТРОЛЬ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ
КОНСТРУКЦИЙ.
Выполняется при изготовлении конструкции при поступлении их на строителый объект с целью установления их фактических размеров и имеющих место отклонений. Для измерений используются металлические рулетки, линейки, угольники , теодолит, нивелир, нивелирная рейка.
При контроле геометрических параметров плоских железобетонных конструкций –панелeй, измеряют длину l , ширину(высоту) h , толщину p, длины диагоналий d. При размерах конструкции не привышающих 2 х 6 м плоскостность конструкции определяется относительно вертикальной и горизонтальной плоскостей в 5 точках. В первом случае с помощью теодолита методом бокового нивелирования , во втором с помощью нивелира – геометрическим нивелированием. Определение изгибов проводится предварительно намеченных карандашом точках (рис. 10).
Рис. 10
а) определение изгибов конструкций , установленных вертикально (или с небольшим наклоном).

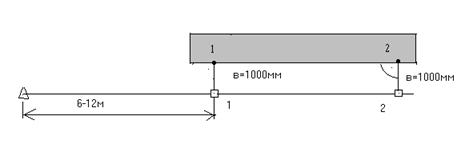

Производится на стенде, монтажной площадке или после монтажа. Вдоль конструкции разбивается линия параллельная боковой грани в нижней части. Для этого неперпендикулярно низу конструкции в точках 1 и 2 (рис. 11) с помощью нивелирной рейки откладываются и закрепляются на колышках гвоздями отрезки равные b=500 или 1000 мм.
Рис. 11
На расстоянии 6-12 метров от точки 1 (или 2) в створе линии устанавливает теодолит и центрируется над продолжением данной линии. Продолжение линии от точки Т разбивается с помощью теодолита, установленного над точкой 2¢ и ориентированного натянутой на точку 1¢ или с помощью струны, натянутой от точки 2¢ через точку 1¢ и закрепленной в точке Т. после закрепления створа в точке Т устанавливают теодолит, последовательно центрируют и приводят в рабочее положение (способ приближений). Наводят пересечение сетки на точку 2¢. Изменяя фокусировку трубы проверяют, что бы пересечение сетки находилось на точке 1¢. Если теодолит центрирован в точке Т с ошибкой d , то смещение точки 1 и створа составит d/2. Допускается нестворность не более 1 мм. Если это условие выполняется, устанавливаем рейку перпендикулярно створу (поверхность плиты) в точках 1, 2, 3, 4, 5 и последовательно берем отсчеты пол методике бокового нивелирования ( а і ).
Для контроля отсчеты берут при КЛ и КП теодолита. За окончательное принимают среднее значение из двух отсчетов. Затем вычисляют полусуммы (а 4 + а 5 )/2 и (а 2 + а 4 )/2. Если изгиб отсутствует должно соблюдатся равенство
(а 4 + а 5 )/2 = (а 2 + а 4 )/2 = а 3
Допускается неравенство в пределах 2 мм (за счет ошибок измерений).
