Контрольная работа № 1
Преобразовать числа из десятичной системы счисления в двоичную и шестнадцатеричную : 5 ; 38 ; 93 ; 175 ; 264.
|
Десятичная система |
Двоичная система |
Шестнадцатеричная система |
||||||||||
|
5 |
0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
5 |
||
|
38 |
0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 |
26 |
||
|
93 |
0 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
5D |
||
|
175 |
0 | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 |
AF |
||
|
264 |
1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
108 |
||
Задача № 2
Преобразовать числа, записанные в прямом двоичном коде в десятичный и шестнадцатеричный код : 0011 ; 1000010 ; 00011011000 .
| Прямой двоичный код | Десятичный код | Шестнадцатеричный код | ||||||||||||
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
3 |
3 |
||
|
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
66 |
42 |
||
|
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
216 |
D8 |
||
Задача № 3
Выполнить следующие арифметические действия с двоичными числами, заданными в прямом коде : 0011 + 1000110 ; 10000001 - 1000110
+ |
0 | 0 | 1 | 1 | + |
3 | - |
1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | - |
1 | 2 | 9 | ||||||||||
| 1 | 0 | 0 | 0 | 1 | 1 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 7 | 0 | ||||||||||||
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 7 | 3 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 5 | 9 | |||||||||||
Задача № 4
Выполнить следующее арифметическое действие в 8-ми разрядной сетке ( старший бит содержит знак числа ) : 5 х 25
х |
0 | . | 0 | 0 | 1 | 1 | 0 | 0 | 1 | х |
2 | 5 | |||||||||||||||||
| 0 | . | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 5 | ||||||||||||||||||||
| 0 | 0 | 1 | 1 | 0 | 0 | 1 | |||||||||||||||||||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||||||||||||||||||||||
| 0 | 0 | 1 | 1 | 0 | 0 | 1 | |||||||||||||||||||||||
| 0 | . | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 2 | 5 |
Контрольная работа № 2
Задача № 1
Определить размер памяти в килобайтах ( байтах ), если данная память адресуется с адреса A0EDH по адрес EF34H. Одна ячейка памяти занимает 8 бит
Для решения определим вначале кол-во ячеек памяти, адресуемых одним разрядом при 16- теричной системе адресации.
| 4-й разряд | 3-й разряд | 2-й разряд | 1-й разряд |
H |
|
4096 |
256 |
16 |
1 |
H |
Таким образом, начальный и конечный адреса в десятичной системе будут :
A0EDH = 4096 * 10 + 256 * 0 + 16 * 14 + 1 * 13 + 1= 41198 ;
EF34H = 4096 * 14 + 256 * 15 + 16 * 3 + 1 * 4 +1 = 61237 .
61237 - 41198 = 20039.
20039 = 19 * 1024 + 583.
Итак, размер памяти будет 20039 байт или 19 кБ. 583 байт
Задача № 2
Символьная строка расположена в ОЗУ начиная с адреса 0006H. Известно, что под каждый символ отводится одна ячейка памяти. Число символов в строке = 731. Определить адрес для обращения к последнему символу строки.
Порядковый номер последней ячейки памяти в десятичной системе будет 731 + 6 = 737. Переведем 738 из десятичной системы в двоичную :
73710 = 0010111000012
Теперь переводим в 16 - теричную : 0010111000012 = 02E116
Ответ : адрес последнего символа 02E1H
Задача № 3
Составить программу на Ассемблере с комментариями :
Подсчитать число символов в строке, расположенной в области начиная с адреса 1000H и заканчивая адресом 2000H без учета пробелов, если известно, что каждый символ занимает одну ячейку памяти и пробел кодируется как 01H.
Максимальное число символов в строке 2000h -1000h=1000h=409610
После выполнения программы результат будет помещен в HL.
LXI SP,3000h ; указание вершины стека
LXI H,1000h ; адрес 1-го элемента => в HL
LXI D,1000h ; загрузка счетчика в D,E
XRA A ; обнуление аккумулятора
STA 2001h ; обнуление счетчика количества символов
STA 2002h ; обнуление счетчика количества символов
MVI B,01h ; код пробела => в В
LOOP:
MOV A,M ; загрузить символ из ячейки М в аккумулятор
CMP B ; проверка на код пробела
JNZ COUNT ; если не совпадает, переход к COUNT, иначе - дальше
INX H ; адрес следующего символа
DCX D ; уменьшить счетчик
JZ EXIT ; если счетчик = 0, на выход
JMP LOOP ; в начало цикла
COUNT:
PUSH H ; выгрузить содержимое HL в стек
LHLD 2001h ; загрузить HL содержимым счетчика количества символов
INX H ; увеличить счетчик на 1
SHLD 2001h ; сохранить счетчик количества символов в 2001h, 2002h
POP H ; восстановить в HL сохраненный адрес
RET ; возврат из подпрограммы
EXIT:
LHLD 2001h ; загрузить HL содержимым счетчика количества символов
END
Задача № 4
Составить программу на Ассемблере, направленную на решение математической функции :
Z = lg(x+1)
Натуральный и десятичный логарифмы одного и того же числа (в данном случае - выражения) связаны простым соотношением, позволяющим переходить от одного к другому :
lg x = Mlnx , где M = 1/ln10 = 0,434294481903252…
т.е., десятичный логарифм числа x = натуральному логарифму этого же числа, умноженному на постоянный множитель M = 0,434294481903252…, называемый модулем перехода от натуральных логарифмов к десятичным.
В соответствии с вышесказанным, lg (x+1) = 0,434294481903252…* ln(x+1)
Для вычисления ln(x+1) используем разложение в ряд :
ln(x+1) = x-x2/2+x3/3-x4/4+x5/5-x6/6+x7/7-x8/8+…
В результате алгоритм решения сводится к четырем арифметическим действиям : + ; - ; * ; /.
Перед выполнением арифметических действий над числами с плавающей запятой условимся первое число размещать в регистрах EHL, второе – в регистрах DBC; результат операции оставлять в EHL.
Формат представления чисел с плавающей запятой :
|
S |
P |
P |
P |
P |
P |
P |
P |
P |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
M |
|
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
1-й байт |
2-й байт |
3-й байт |
|||||||||||||||||||||
Где : S – знак числа ( 1-отрицательный, 0-положительный ), P0…P7 – 8-битный смещенный порядок, M1 … M15 – мантисса . Скрытый бит целой части мантиссы в нормализованных числах содержит 1
|
1000h |
X |
|
1001h |
|
|
1003h |
|
|
1003h |
X2 |
|
1004h |
|
|
1005h |
|
|
1006h |
X3 |
|
1007h |
|
|
1008h |
|
|
1009h |
X4 |
|
100Ah |
|
|
100Bh |
|
|
100Ch |
X5 |
|
100Dh |
|
|
100Eh |
|
|
100Fh |
X6 |
|
1010h |
|
|
1011h |
|
|
1012h |
X7 |
|
1013h |
|
|
1014h |
|
|
1020h |
Адрес ячейки с текущим XN |
|
1021h |
|
|
1022h |
Текущий N |
До начала вычислений число Х должно быть размещено в памяти по адресам 1000h-1002h.
;начало цикла вычислений
CALC1:
LXI H,1003h ; сохранение адреса первой ячейки
SHLD 1020h ; для хранения XN
CALL LOAD ; Загрузка Х в EHL
;цикл вычисления XN
CALC2:
CALL LOAD1 ;Загрузка Х в DBC
CALL MULF ; Умножение чисел с плавающей точкой
MOV B,H ; HL=>BC
MOV C,L
LHLD 1020h ;загрузить адрес ячейки памяти для хранения Хn
MOV M,E ;Хn => в память
INX H
MOV M,B
INX H
MOV M,C
INX H
SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn
MOV H,B ;BC=>HL
MOV L,C
LDA 1021h ;содержимое ячейки => в аккумулятор
CPI 15h ;если получены все значения Хn,
JZ CALC3 ;переход на CALC3
JMP CALC2 ;иначе- в начало
CALC3:
LXI H,1022h ;
MVI M,01h ;загрузить в ячейку 1022h делитель
LXI H,1003h ;
SHLD 1020h ;содержимое HL => в память
;цикл вычисления XN/N
CALC4:
MOV B,H ; HL=>BC
MOV C,L
LHLD 1020h ;загрузить адрес ячейки памяти для хранения N
MOV E,M ;Хn => в регистры
INX H
MOV B,M
INX H
MOV C,M
SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn
MOV H,B ;BC=>HL
MOV L,C
PUSH H ;
LXI H,1022h ;N => в ячейку С
MOV C,M
POP H ;
MVI D,00h
MVI B,00h
CALL DIVF ; Деление чисел с плавающей точкой
MOV B,H ; HL=>BC
MOV C,L
LHLD 1020h ;загрузить адрес ячейки памяти для хранения Хn/N
DCX H ;
DCX H ;
MOV M,E ;Хn/N => в память
INX H
MOV M,B
INX H
MOV M,C
INX H
SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N
MOV H,B ;BC=>HL
MOV L,C
PUSH H ;
LXI H,1022h ;N => в ячейку С
MOV C,M ;инкремент N
INR C
MOV M,C
POP H ;
LDA 1021h ;содержимое ячейки => в аккумулятор
CPI 15h ;если получены все значения Хn,
JZ CALC5 ;переход на CALC5
JMP CALC4 ;иначе- в начало
CALC5:
LXI H,1003h ;
SHLD 1020h ;
;
CALC6:
LHLD 1020h ;загрузить адрес ячейки памяти для хранения N
MOV D,M ;Хn/N => в регистры D,B,C.
INX H
MOV B,M
INX H
MOV C,M
INX H
SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N
;
;вычисление ln(x+1)
CALC7:
CALL LOAD ; Загрузка Х в EHL
CALL SUBF ; Вычитание чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
CALL ADDF ; Сложение чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
CALL SUBF ; Вычитание чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
CALL ADDF ; Сложение чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
CALL SUBF ; Вычитание чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
CALL ADDF ; Сложение чисел с плавающей точкой
CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.
MVI D,00h ; загрузка модуля пере-
MVI B,2Bh ; хода в DBC
MVI C,2Bh
CALL MULF ; Умножение ln(x+1) на модуль перехода к lg
JMP EXIT ; на выход
;
;загрузка Хn+1/N+1 в регистры D,B,C.
CALC8:
PUSH H
LHLD 1020h ;загрузить адрес ячейки памяти для хранения N
MOV D,M ;Хn/N => в регистры D,B,C.
INX H
MOV B,M
INX H
MOV C,M
INX H
SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N
POP H ;
RET ;
;
EXIT:
HLT ; Останов
;
;
;
;Загрузка Х в EHL
LOAD:
LXI H,1000h ;загрузка в HL адреса порядка Х
MOV E,M ;загрузка порядка Х в Е
LHLD 1001h ;загрузка мантиссы в HL
RET ;
;Загрузка Х в DBC
LOAD1:
PUSH H ;выгрузка в стек HL
LXI H,1000h ;загрузка в HL адреса порядка Х
MOV D,M ;загрузка порядка Х в D
INX H ;
MOV B,M ;
INX H ;
MOV C,M ;загрузка мантиссы в BC
POP H ;загрузка из стека HL
RET ;
;Образование дополнительного кода числа в регистре HL
comp:
mov A,H ;
CMA ;
MOV H,A ;
MOV A,L ;
CMA ;
MOV L,A ;
INX H ;
RET ;
;Проверка знака и образование дополнительного кода
NEG:
MOV A,E ;
ORA E ;
JP NOTDK ;
CALL COMP ; Образование дополнительного кода числа в регистре HL
NOTDK: RET ;
;Сдвиг содержимого HL вправо на 1 бит:
SHIFT:
MOV A,H ;
RAR ;
MOV H,A ;
MOV A,L ;
RAR ;
MOV L,A ;
RET ;
;Обмен содержимого регистров EHL и DBC
SWAP:
PUSH B ;
XTHL ;
POP B ;
MOV A,D ;
MOV D,E ;
MOV E,A ;
RET ;
;Восстановление числа с плавающей точкой
REC:
MOV A,H ;
ADD A ;
MOV A,E ;
RAL ;
MOV E,A ;
MOV A,H ;
ORI 80H ;
MOV H,A ;
RET ;
;Преобразование числа в стандартный формат
PACK:
LDA SIGN ;
ADD A ;
MOV A,E ;
MOV D,A ;
RAR ;
MOV E,A ;
MOV A,H ;
ANI 7FH ;
MOV H,A ;
MOV A,D ;
RRC ;
ANI 80H ;
ORA H ;
MOV H,A ;
RET ;
;Сложение чисел с плавающей точкой
ADDF:
MOV A,D ;
XRA E ;
JP ADDF1 ;
MOV A,D ;
XRI 80H ;
MOV D,A ;
JMP SUBF ;
;
ADDF1:
MOV A,D ;
ORA B ;
ORA C ;
JZ ADDF8 ;
MOV A,E ;
ORA H ;
ORA L ;
JNZ ADDF2 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
JMP ADDF8 ;
;
ADDF2:
MOV A,D ;
STA SIGN ;
CALL REC ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
CALL REC ; Восстановление числа с плавающей точкой
;
MOV A,E ;
SUB D ;
JNC ADDF3 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
MOV A,E ;
SUB D ;
;
; В EHL большее число, в аккумуляторе разность потенциалов
ADDF3:
JZ ADDF6 ;
CPI 16 ;
JC ADDF4 ;
JMP ADDF7 ;
;
;Можно сдвигать мантиссу меньшего числа
ADDF4:
MOV E,A ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
ADDF5:
ORA A ;
CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:
INR E ;
DCR D ;
JNZ ADDF5 ;
;
;В регистре Е общий порядок. Можно складывать мантиссы
ADDF6:
DAD B ;
JNC ADDF7 ;
INR E ;
JZ ADDF8 ;
ORA A ;
CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:
;
ADDF7:
CALL PACK ; Преобразование числа в стандартный формат
;
ADDF8:
RET ;
;
;Вычитание чисел с плавающей точкой
SUBF:
MOV A,D ;
XRA E ;
JP SUBF1 ;
MOV A,D ;
XRI 80H ;
MOV D,A ;
JMP ADDF ; Сложение чисел с плавающей точкой
SUBF1:
MOV A,D ;
ORA B ;
ORA C ;
JZ SUBFA ;
MOV A,E ;
ORA H ;
ORA L ;
JNZ SUBF2 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
MOV A,E ;
XRI 80H ;
MOV E,A ;
JMP SUBFA ;
SUBF2:
MOV A,E ;
STA SIGN ;
CALL REC ; Восстановление числа с плавающей точкой
CALL SWAP ; Обмен содержимого регистров EHL и DBC
CALL REC ; Восстановление числа с плавающей точкой
MOV A,D ;
SUB E ;
JNZ SUBF3 ;
MOV A,B ;
CMP H ;
JNZ SUBF3 ;
MOV A,C ;
CMP L ;
JNZ SUBF3 ;
MVI E,0 ;
LXI H,0 ;
JMP SUBFA ;
;
;операнды не равны, необходимо вычитать
SUBF3:
JNC SUBF4 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
LDA SIGN ;
XRI 80H ;
STA SIGN ;
;
SUBF4:
MOV A,D ;
SUB E ;
JZ SUBF7 ;
CPI 16 ;
JC SUBF5 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
JMP SUBF ;
;
;В регистре А разность порядков, в DBC больший операнд
SUBF5:
MOV E,A ;
SUBF6:
ORA A ;
CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:
DCR E ;
JNZ SUBF6 ;
;
;Вычесть мантиссы, результат в EHL
SUBF7:
MOV A,C ;
SUB L ;
MOV L,A ;
MOV A,B ;
SBB H ;
MOV H,A ;
MOV E,D ;
;
;нормализовать и проверить антипереполнение
SUBF8:
MOV A,H ;
ORA H ;
JM SUBF9 ;
DCR E ;
MOV A,E ;
CPI 0FFH ;
STC ;
JZ SUBFA ;
DAD H ;
JMP SUBF8 ;
;
SUBF9:
CALL PACK ; Преобразование числа в стандартный формат
SUBFA:
RET ;
;
;Умножение чисел с плавающей точкой
MULF:
MOV A,E ;
ORA H ;
ORA L ;
JZ MULF8 ;
MOV A,D ;
ORA B ;
ORA C ;
JNZ MULF1 ;
CALL SWAP ; Обмен содержимого регистров EHL и DBC
JMP MULF8 ;
;
;операнды ненулевые, можно умножать
MULF1:
MOV A,D ;
XRA E ;
STA SIGN ;
CALL REC ; Восстановление числа с плавающей точкой
CALL SWAP ; Обмен содержимого регистров EHL и DBC
CALL REC ; Восстановление числа с плавающей точкой
MOV A,D ;
ADD E ;
JC MULF2 ;
SUI 127 ;
JNC MULF3 ;
JMP MULF8 ;
;
MULF2:
ADI 129 ;
JNC MULF3 ;
JMP MULF8 ;
;
;в аккумуляторе А смещенный порядок произведения
MULF3:
MOV C,A ;
MOV E,B ;
MVI D,0 ;
MOV A,H ;
LXI H,0 ;
XCHG ;
DAD H ;
XCHG ;
;
;начало цикла умножения
MULF4:
ORA A ;
RAR ;
JNC MULF5 ;
DAD D ;
;
MULF5:
JZ MULF6 ;
XCHG ;
DAD H ;
XHG ;
JMP MULF4 ;
;
;проверить нарушение нормализации
MULF6:
JNC MULF7 ;
CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:
INR C ;
STC ;
JZ MULF8 ;
;
MULF7:
MOV E,C ;
CALL PACK ; Преобразование числа в стандартный формат
;
MULF8:
RET ;
;
;Деление чисел с плавающей точкой
DIVF:
MOV A,E ;
ORA H ;
ORA L ;
JZ DIVF7 ;
MOV A,D ;
ORA B ;
ORA C ;
STC ;
JZ DIVF7 ;
;операнды не равны нулю
MOV A,D ;
XRA E ;
STA SIGN ;
CALL REC ; Восстановление числа с плавающей точкой
CALL SWAP ; Обмен содержимого регистров EHL и DBC
CALL REC ; Восстановление числа с плавающей точкой
CALL SWAP ; Обмен содержимого регистров EHL и DBC
MOV A,E ;
SUB D ;
JNC DIVF1 ;
ADI 127 ;
CMC ;
JC DIVF7 ; возикло антипереполнение
JMP DIVF2 ; перейти на деление мантисс
;
DIVF1:
ADI 127 ; прибавить смещение
JC DIVF7 ; возникло антипереполнение
;
;можно начинать деление мантисс
DIVF2:
STA EXP ;
XCHG ;
LXI H,0 ;
MVI A,16 ; инициализировать счетчик
PUSH PSW ;
JMP DIVF4 ; войти в цикл деления
;
DIVF3:
PUSH PSW ;
DAD H ; сдвинуть влево
XCHG ; частное и остаток
DAD H ;
XCHG ;
;
DIVF4:
PUSH D ; сохранить остаок в стеке
MOV A,E ; вычесть делитель из остатка
SUB C ;
MOV E,A ;
MOV A,D ;
SBB B ;
MOV D,A ;
JC DIVF5 ;
POP PSW ; удалить остаток из стека
INR L ;
PUSH D ;
;
DIVF5:
POP D ; извлечь предыдущий остаток
POP PSW ; извлечь счетчик
DCR A ; декремент счетчика
JNZ DIVF3 ; повторить цикл деления
; деление мантисс закончено
LDA EXP ;
MOV E,A ;
; нормализовать частное
MOV A,H ;
ORA A ;
JM DIVF6 ;
DAD H ;
DCR E ;
CPI 0FFH ; проверить антипереполнение
STC ;
JZ DIVF7 ; возникло антипереполнение
;
DIVF6:
CALL PACK ; Преобразование числа в стандартный формат
DIVF7:
RET ;
;
Контрольная работа № 3
Задача № 1
Построить модель распределения адресного пространства с указанием диапазонов адресов в 16-й системе счисления. В качестве дешифратора адресов используется стандартный дешифратор, к информационным входам которого подключены линии А15, А12, А9 16-разрядной шины адреса.
|
Выходы дешиф-ратора |
Разряды адреса |
Диапазоны адресов |
|||||||||||||||
|
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
||
|
Y0 |
0 |
X |
X |
0 |
X |
X |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
0000h-01FFh, 0400h-05FFh, 0800h-0DFFh 2000h-21FFh, 2400h-25FFh, 2800h-2DFFh 4000h-41FFh, 4400h-45FFh, 4800h-4DFFh 6000h-61FFh, 6400h-65FFh, 6800h-6DFFh |
|
Y1 |
0 |
X |
X |
0 |
X |
X |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
0200h-03FFh, 0600h-07FFh, 0A00h-0FFFh 2200h-23FFh, 2600h-27FFh, 2A00h-2FFFh 4200h-43FFh, 4600h-47FFh, 4A00h-4FFFh 6200h-63FFh, 6600h-67FFh, 6A00h-6FFFh |
|
Y2 |
0 |
X |
X |
1 |
X |
X |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
1000h-11FFh, 1400h-15FFh, 1800h-1DFFh 3000h-31FFh, 3400h-35FFh, 3800h-3DFFh 5000h-51FFh, 5400h-55FFh, 5800h-5DFFh 7000h-71FFh, 7400h-75FFh, 7800h-7DFFh |
|
Y3 |
0 |
X |
X |
1 |
X |
X |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
1200h-13FFh, 1600h-17FFh, 1A00h-1FFFh 3200h-33FFh, 3600h-37FFh, 3A00h-3FFFh 5200h-53FFh, 5600h-57FFh, 5A00h-5FFFh 7200h-73FFh, 7600h-77FFh, 7A00h-7FFFh |
|
Y4 |
1 |
X |
X |
0 |
X |
X |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
8000h-81FFh, 8400h-85FFh, 8800h-8DFFh A000h-A1FFh, A400h-A5FFh, A800h-ADFFh C000h-C1FFh, C400h-C5FFh, C800h-CDFFh E000h-E1FFh, E400h-E5FFh, E800h-EDFFh |
|
Y5 |
1 |
X |
X |
0 |
X |
X |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
8200h-83FFh, 8600h-87FFh, 8A00h-8FFFh A200h-A3FFh, A600h-A7FFh, AA00h-AFFFh C200h-C3FFh, C600h-C7FFh, CA00h-CFFFh E200h-E3FFh, E600h-E7FFh, EA00h-EFFFh |
|
Y6 |
1 |
X |
X |
1 |
X |
X |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
9000h-91FFh, 9400h-95FFh, 9800h-9DFFh B000h-B1FFh, B400h-B5FFh, B800h-BDFFh D000h-D1FFh, D400h-D5FFh, D800h-DDFFh F000h-F1FFh, F400h-F5FFh, F800h-FDFFh |
|
Y7 |
1 |
X |
X |
1 |
X |
X |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
9200h-93FFh, 9600h-97FFh, 9A00h-9FFFh B200h-B3FFh, B600h-B7FFh, BA00h-BFFFh D200h-D3FFh, D600h-D7FFh, DA00h-DFFFh F200h-F3FFh, F600h-F7FFh, FA00h-FFFFh |
В итоге адресное пространство размером в 64 Кбайт разбито на диапазоны для 8 устройств. В каждом диапазоне выделено 8 участков по 512 байт и 4 участка по 1536 байт.
Задача № 2
Требуется выделить зоны адресного пространства для размещения в них адресов для устройств, указанных в таблице. В качестве адресного дешифратора используется ПЗУ. Построить схемы выделения соответствующих блоков адресов и таблицу диапазонов адресов.
|
Наименование устройства |
Диапазон адресов |
Емкость (Кбайт) |
|
ПЗУ1 |
0000h-03FFh |
1 |
|
ОЗУ1 |
0400h-0BFFh |
2 |
|
УВВ1 |
2000h-2FFFh |
4 |
|
ПЗУ2 |
3000h-4FFFh |
8 |
|
ОЗУ2 |
5000h-6FFFh |
8 |
|
УВВ2 |
8000h-FFFFh |
32 |
Так как наименьший блок имеет размер 1К ячеек, то разрешающая способность дешифратора должна обеспечивать деление адресного пространства с точностью до зон размером 1К ячеек. Анализируя шесть старших разрядов адреса, получаем необходимую точность, поскольку они делят все адресное пространство обьемом 64К ячеек на 26 = 64 части по 1К ячеек, что и требуется.

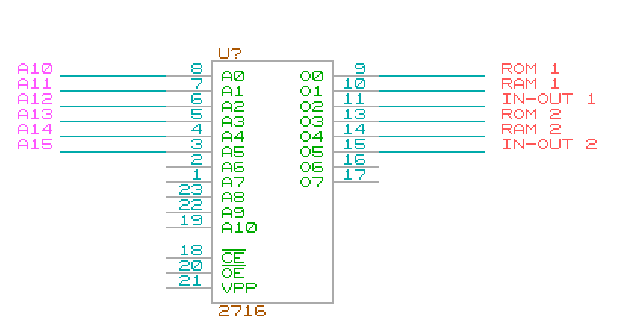

Выбираем за основу ПЗУ с 10 адресными входами 2716 ( К573РФ2 ), имеющее структуру 2К*8 бит . Выходы 00 - 05 этого ПЗУ подключаем к инверсным входам выбора кристалла соответсвующих микросхем.
Разрабатываем прошивку ПЗУ.
|
Устройство |
Диапазон адресов |
Адресные входы |
Выходы |
|||||
|
A5 |
A4 |
A3 |
A2 |
A1 |
A0 |
0 1 2 3 4 5 |
||
|
ROM 1 |
0000h-03FFh |
0 |
0 |
0 |
0 |
0 |
0 |
0 1 1 1 1 1 |
|
RAM 1 |
0400h-07FFh |
0 |
0 |
0 |
0 |
0 |
1 |
1 0 1 1 1 1 |
|
0800h-0BFFh |
0 |
0 |
0 |
0 |
1 |
0 |
1 0 1 1 1 1 |
|
|
- |
0C00h-0FFFh |
0 |
0 |
0 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
1000h-13FFh |
0 |
0 |
0 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
|
1400h-17FFh |
0 |
0 |
0 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
1800h-1BFFh |
0 |
0 |
0 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
1C00h-1FFFh |
0 |
0 |
0 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
IN-OUT 1 |
2000h-23FFh |
0 |
0 |
1 |
0 |
0 |
0 |
1 1 0 1 1 1 |
|
2400h-27FFh |
0 |
0 |
1 |
0 |
0 |
1 |
1 1 0 1 1 1 |
|
|
2800h-2BFFh |
0 |
0 |
1 |
0 |
1 |
0 |
1 1 0 1 1 1 |
|
|
2C00h-2FFFh |
0 |
0 |
1 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
ROM 2 |
3000h-33FFh |
0 |
0 |
1 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
3400h-37FFh |
0 |
0 |
1 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
3800h-3BFFh |
0 |
0 |
1 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
3C00h-3FFFh |
0 |
0 |
1 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
4000h-43FFh |
0 |
1 |
0 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
|
4400h-47FFh |
0 |
1 |
0 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
4800h-4BFFh |
0 |
1 |
0 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
4C00h-4FFFh |
0 |
1 |
0 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
RAM 2 |
5000h-53FFh |
0 |
1 |
0 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
5400h-57FFh |
0 |
1 |
0 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
5800h-5BFFh |
0 |
1 |
0 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
5C00h-5FFFh |
0 |
1 |
0 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
6000h-63FFh |
0 |
1 |
1 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
|
6400h-67FFh |
0 |
1 |
1 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
6800h-6BFFh |
0 |
1 |
1 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
6C00h-6FFFh |
0 |
1 |
1 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
- |
7000h-73FFh |
0 |
1 |
1 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
7400h-77FFh |
0 |
1 |
1 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
7800h-7BFFh |
0 |
1 |
1 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
7C00h-7FFFh |
0 |
1 |
1 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
Устройство |
Диапазон адресов |
Адресные входы |
Выходы |
|||||
|
A5 |
A4 |
A3 |
A2 |
A1 |
A0 |
0 1 2 3 4 5 |
||
|
IN-OUT 2 |
8000h-83FFh |
1 |
0 |
0 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
8400h-87FFh |
1 |
0 |
0 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
8800h-8BFFh |
1 |
0 |
0 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
8C00h-8FFFh |
1 |
0 |
0 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
9000h-93FFh |
1 |
0 |
0 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
|
9400h-97FFh |
1 |
0 |
0 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
9800h-9BFFh |
1 |
0 |
0 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
9C00h-9FFFh |
1 |
0 |
0 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
A000h-A3FFh |
1 |
0 |
1 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
|
A400h-A7FFh |
1 |
0 |
1 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
A800h-ABFFh |
1 |
0 |
1 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
AC00h-AFFFh |
1 |
0 |
1 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
B000h-B3FFh |
1 |
0 |
1 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
|
B400h-B7FFh |
1 |
0 |
1 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
B800h-BBFFh |
1 |
0 |
1 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
BC00h-BFFFh |
1 |
0 |
1 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
C000h-C3FFh |
1 |
1 |
0 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
|
C400h-C7FFh |
1 |
1 |
0 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
C800h-CBFFh |
1 |
1 |
0 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
CC00h-CFFFh |
1 |
1 |
0 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
D000h-D3FFh |
1 |
1 |
0 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
|
D400h-D7FFh |
1 |
1 |
0 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
D800h-DBFFh |
1 |
1 |
0 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
DC00h-DFFFh |
1 |
1 |
0 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
|
E000h-E3FFh |
1 |
1 |
1 |
0 |
0 |
0 |
1 1 1 1 1 1 |
|
|
E400h-E7FFh |
1 |
1 |
1 |
0 |
0 |
1 |
1 1 1 1 1 1 |
|
|
E800h-EBFFh |
1 |
1 |
1 |
0 |
1 |
0 |
1 1 1 1 1 1 |
|
|
EC00h-EFFFh |
1 |
1 |
1 |
0 |
1 |
1 |
1 1 1 1 1 1 |
|
|
F000h-F3FFh |
1 |
1 |
1 |
1 |
0 |
0 |
1 1 1 1 1 1 |
|
|
F400h-F7FFh |
1 |
1 |
1 |
1 |
0 |
1 |
1 1 1 1 1 1 |
|
|
F800h-FBFFh |
1 |
1 |
1 |
1 |
1 |
0 |
1 1 1 1 1 1 |
|
|
FC00h-FFFFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 1 1 1 1 1 |
|
Схема дешифратора :
Карта памяти :
|
3FFh |
7FFh |
BFFh |
FFFh |
||
|
0000h |
ROM 1 |
RAM 1 |
- |
0FFFh |
|
|
1000h |
- |
1FFFh |
|||
|
2000h |
IN-OUT 1 |
2FFFh |
|||
|
3000h |
ROM 2 |
3FFFh |
|||
|
4000h |
4FFFh |
||||
|
5000h |
RAM 2 |
5FFFh |
|||
|
6000h |
6FFFh |
||||
|
7000h |
- |
7FFFh |
|||
|
8000h |
IN-OUT 2 |
8FFFh |
|||
|
9000h |
9FFFh |
||||
|
A000h |
AFFFh |
||||
|
B000h |
BFFFh |
||||
|
C000h |
CFFFh |
||||
|
D000h |
DFFFh |
||||
|
E000h |
EFFFh |
||||
|
F000h |
FFFFh |
||||
|
000h |
400h |
800h |
C00h |
||
Задача № 3
Разделить адресное пространство 64 килобайта на 18 равных частей. В качестве дешифратора адреса используется ПЛМ. Разбиение адресного пространства показать в виде схемы и таблицы.
Размер одной части 65536 / 18 = 3640 байт. Т.к. 3640 * 18 = 65520, последние 16 ячеек не будут использоваться.
Произведем разбиение 3640 байт на участки 2N :
3640 = 2048 + 1024 + 512 + 32 + 16 + 8
В результате получим 6 областей памяти по 18 участков в каждой :
0000h-8FFFh ( участки размером 2048 )
9000h-D7FFh ( участки размером 1024 )
D800h-FBFFh ( участки размером 512 )
FC00h-FE3Fh ( участки размером 32 )
FE40h-FF5Fh ( участки размером 16 )
FF60h-FFEFh ( участки размером 8 )
Прошивка ПЛМ 1
|
Область |
Диапазон адресов |
Разряды адреса |
|||||||||||||||
|
1 5 |
1 4 |
1 3 |
1 2 |
1 1 |
1 0 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
||
|
1 |
0000h-07FFh |
0 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
9000h-93FFh |
1 |
0 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
D800h-D9FFh |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FC00h-FC1Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
|
|
FE40h-FE4Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
|
|
FF60h-FF67h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
|
|
2 |
0800h-0FFFh |
0 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
9400h-97FFh |
1 |
0 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
DA00h-DBFFh |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FC20h-FC3Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
|
|
FE50h-FE5Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
|
|
FF68h-FF6Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
|
|
3 |
1000h-17FFh |
0 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
9800h-9BFFh |
1 |
0 |
0 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
DC00h-DDFFh |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FC40h-FC5Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
|
|
FE60h-FE6Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
X |
X |
X |
X |
|
|
FF70h-FF77h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
|
|
4 |
1800h-1FFFh |
0 |
0 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
9C00h-9FFFh |
1 |
0 |
0 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
DE00h-DFFFh |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FC60h-FC7Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
|
|
FE70h-FE7Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
X |
X |
X |
X |
|
|
FF78h-FF7Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
|
|
5 |
2000h-27FFh |
0 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
A000h-A3FFh |
1 |
0 |
1 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
E000h-E1FFh |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FC80h-FC9Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
|
|
FE80h-FE8Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
X |
X |
X |
X |
|
|
FF80h-FF87h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
X |
X |
X |
|
|
6 |
2800h-2FFFh |
0 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
A400h-A7FFh |
1 |
0 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
E200h-E3FFh |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FCA0h-FCBFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
|
|
FE90h-FE9Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
|
|
FF88h-FF8Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
|
|
7 |
3000h-37FFh |
0 |
0 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
A800h-ABFFh |
1 |
0 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
E400h-E5FFh |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FCC0h-FCDFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
|
|
FEA0h-FEAFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
|
|
FF90h-FF97h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
|
|
8 |
3800h-3FFFh |
0 |
0 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
AC00h-AFFFh |
1 |
0 |
1 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
E600h-E7FFh |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FCEOh-FCFFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
|
|
FEB0h-FEBFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
X |
X |
X |
X |
|
|
FF98h-FF9Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
|
|
9 |
4000h-47FFh |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
B000h-B3FFh |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
E800h-E9FFh |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FD00h-FD1Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
|
|
FEC0h-FECFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
|
|
FFA0h-FFA7h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
|
Прошивка ПЛМ 2
|
Область |
Диапазон адресов |
Разряды адреса |
|||||||||||||||
|
1 5 |
1 4 |
1 3 |
1 2 |
1 1 |
1 0 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
||
|
10 |
4800h-4FFFh |
0 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
B400h-B7FFh |
1 |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
EA00h-EBFFh |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FD20h-FD3Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
|
|
FED0h-FEDFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
|
|
FFA8h-FFAFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
X |
X |
X |
|
|
11 |
5000h-57FFh |
0 |
1 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
B800h-BBFFh |
1 |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
EC00h-EDFFh |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FD40h-FD5Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
|
|
FEE0h-FEEFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
|
|
FFB0h-FFB7h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
X |
X |
X |
|
|
12 |
5800h-5FFFh |
0 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
BC00h-BFFFh |
1 |
0 |
1 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
EE00h-EFFFh |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FD60h-FD7Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
|
|
FEF0h-FEFFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
X |
X |
X |
X |
|
|
FFB8h-FFBFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
X |
X |
X |
|
|
13 |
6000h-67FFh |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
C000h-C3FFh |
1 |
1 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
F000h-F1FFh |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FD80h-FD9Fh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
|
|
FF00h-FFOFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
|
|
FFC0h-FFC7h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
X |
X |
X |
|
|
14 |
6800h-6FFFh |
0 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
C400h-C7FFh |
1 |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
F200h-F3FFh |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FDA0h-FDBFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
|
|
FF10h-FF1Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
|
|
FFC8h-FFCFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
X |
X |
X |
|
|
15 |
7000h-77FFh |
0 |
1 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
C800h-CBFFh |
1 |
1 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
F400h-F5FFh |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FDC0h-FDDFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
|
|
FF20h-FF2Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
X |
X |
X |
X |
|
|
FFD0h-FFD7h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
X |
X |
X |
|
|
16 |
7800h-7FFFh |
0 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
CC00h-CFFFh |
1 |
1 |
0 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
F600h-F7FFh |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FDE0h-FDFFh |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
X |
X |
X |
X |
X |
|
|
FF30h-FF3Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
X |
X |
X |
X |
|
|
FFD8h-FFDFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
|
|
17 |
8000h-87FFh |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
D000h-D3FFh |
1 |
1 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
F800h-F9FFh |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FE00h-FE1Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
|
|
FF40h-FF4Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
X |
X |
X |
X |
|
|
FFE0h-FFE7h |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
|
|
18 |
8800h-8FFFh |
1 |
0 |
0 |
0 |
0 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
D400h-D7FFh |
1 |
1 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FA00h-EBFFh |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
|
FE20h-FE3Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
X |
X |
X |
X |
X |
|
|
FF50h-FF5Fh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
X |
X |
X |
X |
|
|
FFE8h-FFEFh |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
X |
X |
X |
X |
|
В результате получена таблица прошивки ПЛМ для разделения адресного пространства 64 кБ на 18 несплошных равных частей.
Исходя из требуемого количества произведений ( 18 * 6 = 108 ) и количества выходных функций (18), выбираем в качестве элементной базы выпускаемую фирмой ADVANCED MICRO DEVICES микросхему ПЛМ PLS30S16. Эта микросхема позволяет за счет мультиплексирования четырех адресных входов с выходами иметь от 12 до 17 входов и от 8 до 12 выходов при количестве произведений до 64.
Для решения поставленной задачи берем две ПЛМ, запараллеленные входы которых подключены к шине адреса, а выходы – к входам выбора кристалла соответствующих микросхем.
Технические данные на ПЛМ PLS30S16 фирмы AMD :
- IC MASTER/Windows -
(Title) :PLD|BIP||OTPRC
Section :PROGRAMMABLE LOGIC DEVICES
CAT0 :PLD
Category :Bipolar
CAT1 :BIP
MinorA :One-Time
Programmable~Registered/Combinatorial Outputs
CAT3 :OTPRC
MDD Code :AMD
Manufacturer's Name:ADVANCED MICRO DEVICES
Device Number :PLS30S16-40
Disc :*93
Date :10/26/92
Oper :BAC
Transcode :E
RBASE :30S16
MBase :PLS30S16
Data Book :DATASHEET
Propagation Delay (:40
Maximum Clock (MHz):22.2
Product Terms :64
Flip-Flops :12
Dedicated Inputs :12-17
Bidirectional I/Os :8-12
Standby Current (mA:225
Active Current (mA):225
Pins :28
Has Image :N
20
