Немного о структуризации сети

Для построения простейшей односегментной сети достаточно иметь сетевые адаптеры и кабель подходящего типа. Но даже в этом случае часто используются дополнительные устройства — повторители сигналов, позволяющие преодолеть ограничения на максимальную длину кабельного сегмента.

Основная функция повторителя (repeater), как это следует из его названия — повторение сигналов, поступающих на один из его портов, на всех остальных портах (Ethernet) или на следующем в логическом кольце порте (Token Ring, FDDI) синхронно с входящими сигналами. Повторитель улучшает электрические характеристики сигналов и их синхронность, и за счет этого появляется возможность увеличивать общую длину кабеля между самыми удаленными в сети станциями.

Многопортовый повторитель часто называют концентратором (hub), что отражает тот факт, что данное устройство реализует не только функцию повторения сигналов, но и концентрирует в одном центральном устройстве функции объединения компьютеров в сеть. Практически во всех современных сетевых стандартах концентратор является необходимым элементом сети, соединяющим отдельные компьютеры в сеть.

Отрезки кабеля, соединяющие два компьютера или какие либо два других сетевых устройства, называются физическими сегментами. Таким образом, концентраторы и повторители, которые используются для добавления новых физических сегментов, являются средством физической структуризации сети.

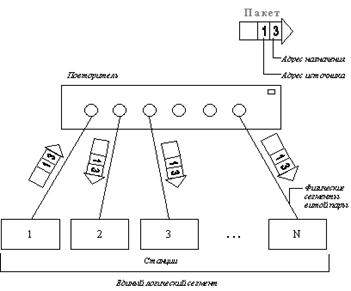

Кон­цен­тра­то­ры образуют из отдельных физических отрезков кабеля общую среду передачи данных — логический сегмент. Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физичес­ким сегментам, возникает блокировка передающей среды. Следует особо подчеркнуть, что какую бы сложную структуру не образовывали концентраторы, например, путем иерархического соединения, все компьютеры, подключенные к ним, образуют единый логический сегмент, в котором любая пара взаимодействующих компьютеров полностью блокирует возможность обмена данными для других компьютеров.

Что же такое концентратор?

hub [hлb] ступица (колеса).

Англо-русский словарь

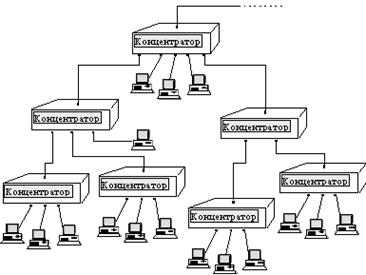

Концентратор — это многопортовый повторитель сети с автосегментацией. Все порты концентратора равноправны. Получив сигнал от одной из подключенных к нему станций, концентратор транслирует его на все свои активные порты. При этом, если на каком-либо из портов обнаружена неисправность, то этот порт автоматически отключается (сегментируется), а после ее устранения снова делается активным. Автосегментация необходима для повышения надежности сети. Обработка коллизий и текущий контроль состояния каналов связи обычно осуществляется самим концентратором. Концентраторы можно использовать как автономные устройства или соединять друг с другом, увеличивая тем самым размер сети и создавая более сложные топологии. Кроме того, возможно их соединение магистральным кабелем в шинную топологию. Так как логика доступа к разделяемой среде существенно зависит от технологии, то для каждого типа технологии выпускаются свои модели — концентраторы Ethernet, концентраторы Token Ring, концентраторы FDDI, концентраторы VG-AnyLAN.

Концентратор — это обобщенное название устройств, образующих разделяемую среду вне зависимости от типа реализуемого протокола. Для конкретного протокола иногда используется свое, узкое название этого устройства, отражающее более точно его функции, или же использующееся в силу традиций, например, как название MAU для концентраторов Token Ring.

Назначение концентраторов — объединение отдельных рабочих мест в рабочую группу в составе локальной сети. Для рабочей группы характерны следующие признаки: определенная территориальная сосредоточенность; коллектив пользователей рабочей группы решает сходные задачи, использует однотипное программное обеспечение и общие информационные базы; в пределах рабочей группы существуют общие требования по обеспечению безопасности и надежности, происходит одинаковое воздействие внешних источников возмущений (климатических, электромагнитных и т. п.); совместно используются высокопроизводительные периферийные устройства; обычно содержат свои локальные серверы, нередко территориально расположенные на территории рабочей группы.

Концентраторы и модель OSI

Концентраторы работают на физическом уровне (Уровень 1 базовой эталонной модели OSI). Поэтому они не чувствительны к протоколам верхних уровней. Результатом этого является возможность совместного использования различных операционных систем (Novell NetWare, SCO UNIX, EtherTalk, LAN Manager и пр., совместимые с сетями Ethernet или IEEE 802.3). Есть, правда, определенное «давление» на хозяина сети при использовании программ управления сетью: управляющие программы, как правило, используют для связи с SNMP оборудованием протокол IP. Поэтому в части управления сетью приходится использовать только этот протоколы и соответственно операционные оболочки на станциях управления сетью. Но это не очень серьезное давление, ибо протокол IP является, наверное, самым популярным.

Общие свойства концентраторов

Большинство концентраторов обладают следующими характерными эксплуатационными признаками:

• оснащены светодиодными индикаторами, указывающими состояние портов (Port Status), наличие коллизий (Collisions), активность канала передачи (Activity), наличие неисправности (Fault) и наличие питания (Power), что обеспечивает быстрый контроль состояния всего концентратора и диагностику неисправностей
• при включении электропитания выполняют процедуру самотестирования, а в процессе работы — функцию самодиагностики
• имеют стандартный размер по ширине — 19 дюймов;
• обеспечивают автосегментацию портов для изоляции неисправных портов и улучшения сохранности сети (network integrity)
• обнаруживают ошибку полярности при использовании кабеля на витой паре и автоматически переключают полярность для устранения ошибки монтажа
• поддерживают конфигурации с применением нескольких концентраторов, соединенных друг с другом либо посредством специальных кабелей и stack-портов, либо тонкой коаксиальной магистрали, включенной между портами BNC, либо посредством оптоволоконного или толстого коаксиального кабеля подключенного через соответствующие трансиверы к порту AUI, либо посредством UTP-кабелей, подключенных между портами концентраторов
• поддерживают речевую связь и передачу данных через один и тот же кабельный жгут
• прозрачны для программных средств сетевой операционной системы
• могут быть смонтированы и введены в действие в течение нескольких минут

Разновидности концентраторов

Концентраторы начального уровня — пяти-, восьми-, реже двенадцати-, шестнадцатитипортовые концентраторы. Часто имеют дополнительный BNC-, реже AUI-порт. Не обеспечивает возможности управления ни через консольный порт (ввиду его отсутствия), ни по сети (по причине отсутствия SNMP-модуля). Являются простым и дешевым решением для организации рабочей группы небольшого размера.

Концентраторы среднего класса — двенадцати-, шестнадцати-, двадцатичетырехпортовые концентраторы. Имеют консольный порт, часто дополнительные BNC- и AUI-порты. Этот тип концентраторов предоставляет возможности для внеполосного управления сетью (out-of-band management) через консольный порт RS-232 под управлением какой-либо стандартной терминальной программы, что дает возможность конфигурировать другие порты и считывать статистические данные концентратора. Этот тип концентраторов позиционируют для построения сетей в диапазоне от малых до средних, которые в дальнейшем будут развиваться и потребуют введения программного управления.

SNMP-управляемые концентраторы — двенадцати-, шестнадцати-, двадцатичетырех- и сокоравосьмипортовые концентраторы. Их отличает не только наличие консольного порта RS-232 для управления, но и возможность осуществления управление и сбор статистики по сети с использованием протоколов SNMP/IP или IPX. Владельцу подобного концентратора становятся доступными следующие сбор статистики на узлах сети (концентраторах), ее первичная обработка и анализ: идентифицируются главные источники сообщений (top talkers), наиболее активные пользователи (heavy users), источники ошибок и коммуникационные пары (communications pairs). Эти типы концентраторов целесообразно применять для построения локальных сетей в диапазоне от средних и выше, которые, безусловно, будут развиваться. Эти сети всегда требуют программного управления сетью, в том числе удаленного.

BNC-концентраторы или концентраторы ThinLAN — многопортовые повторители для тонких коаксиальных кабелей, используемых в сетях стандартов 10Base2. Они имеют в своем составе порты BNC и, как правило, один порт AUI, часто поддерживают SNMP-протоколы. Они, как и концентраторы 10Base-T, сегментируют порты (отключая при этом не одну станцию, а абонентов всего физического сегмента) и транслируют входящие пакеты во все порты. На каждый BNC-порт распространяются все те же ограничения, что и на фрагмент сети стандарта 10Base-2: поддерживается работа сегментов тонкого коаксиального кабеля протяженностью до 185 метров на каждый порт, обеспечивается до 30 сетевых соединений на сегмент, включая «пустые T-коннекторы»; если произойдет нарушение целостности кабельного сегмента, этот сегмент исключается из работы, но остальная часть концентратора будет продолжать функционировать. Сфера применения концентраторов данного типа — модернизация старых сетей стандарта 10Base2 с целью повышения их надежности, модернизация сетей, достигших ограничений на применение повторителей и не требующих частых изменений.
