Реферат: Кодирующее устройство для кода Файера

          Входной сигнал  через ключ DD13.4  поступает на выход ,а через ключ DD13.5 на вход регистра  DD1. Запись в регистр происходит последовательно со сдвигом влево, в соответствии с тактируемыми импульсами. В схеме девять регистров (Степень образующего многочлена). Каждый регистр выполняет задержку на один такт.  Пока  триггер DD15.1 находится в нуле в регистрах за K-тактов вычисляются проверочные символы.

                Триггер DD15.2 управляет работой счетчиков и триггером DD15.1.

Как только счетчики досчитали до k ,т.е. прошло k символов то DD15.1 перебрасывается в единицу, ключи  DD13.5, DD13.4 открываются, а DD13.3 закрывается и из регистров на вход поступают проверочные символы за n-k тактов. Когда счетчик досчитает до n триггер DD15.2 перебросится в единицу и произойдет обнуление регистров, счетчиков и триггера DD15.1, т. е. схема готова принимать новую комбинацию.

                Временные диаграммы работы кодера приведены  в приложении        .

ВЫВОДЫ.  В данной главе была подробна описана работа принципиальной схемы. Далее будет рассмотрена отдельные элементы принципиальной схемы и их описание.

5.Выбор узлов принципиальной схемы.

5.1. Расчет генератора тактовых импульсов

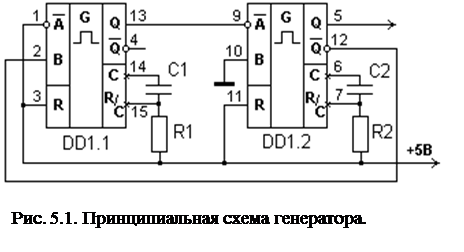

Генератор тактовых импульсов на ИМС DD1 К555АГ3. Принципиальная схема генератора приведена на рис.5.1. Период колебаний импульсов получаемых с автогенератора Т = 1 мс.

Длительность импульса:  tи = 0.5Т = 0.5 мс.

Длительность паузы:      tп = 0.5Т = 0.5 мс.

Рассчитаем параметры RC элементов генератора:

;

;

Задаваясь С1 = С2 = 0.1 мкФ, имеем:

R1 = 5 кОм;   R2 = 5 кОм.

5.2. Счетчик К555 ИЕ10

Для подсчета числа импульсов  используем два счетчика К555 ИЕ10.

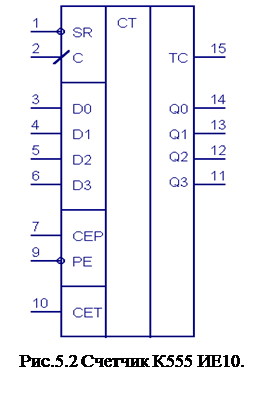

Микросхема К555 ИЕ10 - это синхронный, четырехразрядный, реверсивный, двоично-десятичный счетчик с предварительной записью и выходом переноса. Условное обозначение и цоколевка даны на рис. 5.2.

Особенностью данного счетчика является его построение по синхронному принципу, т. е. все триггеры переключаются одновременно от одного тактового импульса. Счетчик запускается положительным перепадом тактового импульса, подаваемым на вход синхронизации С. Сброс всех триггеров в нулевое состояние асинхронный по общему входу сброса R, т. е. осуществляется напряжением низкого уровня, независимо от сигналов действующих на входах С, РЕ, СЕР, СЕТ.

 Счетчик устанавливается в предварительное состояние при наличии на входе параллельной загрузки РЕ напряжения низкого уровня. В этом случае разрешена подача сигналов на триггер через входы параллельной установки D0 - D3 в момент прихода положительного перепада на вход С.

Для синхронного каскадирования микросхема имеет два входа разрешения СЕР и СЕТ, а также выход ТС (окончания счета). Счетчик считает тактовые импульсы если на входах СЕТ и СЕР напряжения высокого уровня.

Вход СЕТ последующего счетчика соединяется с выходом ТС предыдущего. На выходе ТС появится напряжение высокого уровня, если выходной код счетчика 1111=15, а на входе СЕТ присутствует напряжение высокого уровня. Состояния счетчика приведены в таблице 1.

Таблица 1.

5.3. Триггер К555 ТВ6

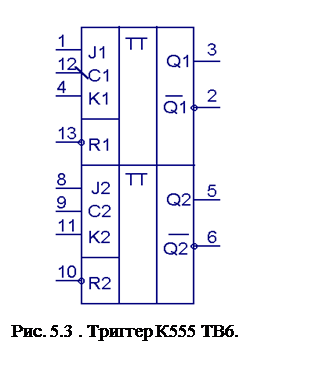

Микросхема К555 ТВ6 содержит два J-K триггера с общим входом питания и изображена на Рис .5.3 . Вход синхронизации С у всех триггеров инверсный динамический, поэтому данные со входов J и K  переносятся на выход Q по отрицательному перепаду импульса С. Когда импульс переходит от высокого уровня к низкому сигналы на входах J  и K не должны меняться.  Состояния для триггера приведены в таблице 2 .

Таблица  2. Состояния триггера К555 ТВ6.

5.4. Регистр К155ИР13.

Микросхема  К155ИР13 является универсальным восьмиразрядным регистром сдвига  с большими функциональными возможностями. Регистр может работать в следующих режимах: последовательного ввода информации с о сдвигом вправо;
