2. Линии 9 и 10 используются для контроля отрицательного (MARK) и положительного (SPACE) уровней напряжения.
3. Во избежание путаницы между RD (Read — считывать) и RD (Received Data — принимаемые данные) будут использоваться обозначения RXD и TXD, а не RD и TD.

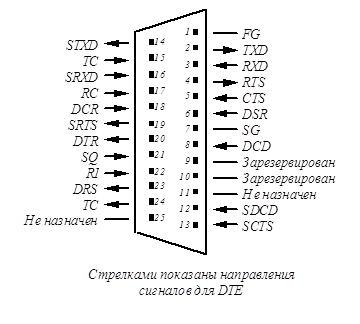

Стандартный последовательный порт RS–232C имеет форму 25–контактного разъема типа D (рис 1).
Рис. 1. Назначение линий 25–контактного разъема типа D для интерфейса RS–232C
Терминальное оборудование обычно оснащено разъемом со штырьками, а связное — разъемом с отверстиями (но могут быть и исключения).
Сигналы интерфейса RS–232C подразделяются на следующие классы.
Последовательные данные (например, TXD, RXD). Интерфейс RS–232C обеспечивает два независимых последовательных канала данных: первичный (главный) и вторичный (вспомогательный). Оба канала могут работать в дуплексном режиме, т.е. одновременно осуществляют передачу и прием информации.
Управляющие сигналы квитирования (например, RTS, CTS). Сигналы квитирования — средство, с помощью которого обмен сигналами позволяет DTE начать диалог с DCE до фактической передачи или приема данных по последовательной линии связи.
Сигналы синхронизации (например, TC, RC). В синхронном режиме (в отличие от более распространенного асинхронного) между устройствами необходимо передавать сигналы синхронизации, которые упрощают синхронизм принимаемого сигнала в целях его декодирования.
На практике вспомогательный канал RS–232C применяется редко, и в асинхронном режиме вместо 25 линий используются 9 линий (таблица 2).
Таблица 2. Основные линии интерфейса RS–232C.
Номер контакта |
Сигнал |
Выполняемая функция |
1 | FG | Подключение земли к стойке или шасси оборудования |
2 | TXD | Последовательные данные, передаваемые от DTE к DCE |
3 | RXD | Последовательные данные, принимаемые DTE от DCE |
4 | RTS | Требование DTE послать данные к DCE |
5 | CTS | Готовность DCE принимать данные от DTE |
6 | DSR | Сообщение DCE о том, что связь установлена |
7 | SG | Возвратный тракт общего сигнала (земли) |
8 | DCD | DTE работает и DCE может подключится к каналу связи |
В большинстве схем, содержащих интерфейс RS–232C, данные передаются асинхронно, т.е. в виде последовательности пакета данных. Каждый пакет содержит один символ кода ASCII, причем информация в пакете достаточна для его декодирования без отдельного сигнала синхронизации.
Символы кода ASCII представляются семью битами, например буква А имеет код 1000001. Чтобы передать букву А по интерфейсу RS–232C, необходимо ввести дополнительные биты, обозначающие начало и конец пакета. Кроме того, желательно добавить лишний бит для простого контроля ошибок по паритету (четности).
Наиболее широко распространен формат, включающий в себя один стартовый бит, один бит паритета и два стоповых бита. Начало пакета данных всегда отмечает низкий уровень стартового бита. После него следует 7 бит данных символа кода ASCII. Бит четности содержит 1 или 0 так, чтобы общее число единиц в 8–битной группе было нечетным. Последним передаются два стоповых бита, представленных высоким уровнем напряжения. Эквивалентный ТТЛ–сигнал при передаче буквы А показан на рис. 2.
Рис. 2. Представление кода буквы А сигнальными уровнями ТТЛ.
Таким образом, полное асинхронно передаваемое слово состоит из 11 бит (фактически данные содержат только 7 бит) и записывается в виде 01000001011.

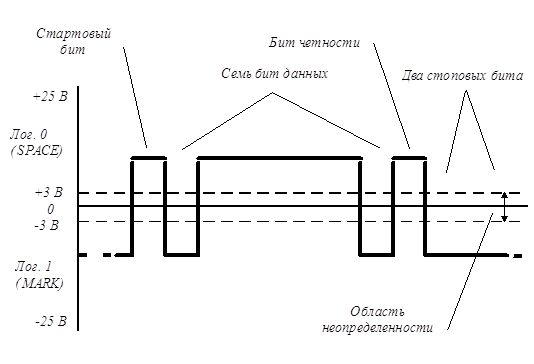

Используемые в интерфейсе RS–232C уровни сигналов отличаются от уровней сигналов, действующих в компьютере. Логический 0 (SPACE) представляется положительным напряжением в диапазоне от +3 до +25 В, логическая 1 (MARK) — отрицательным напряжением в диапазоне от –3 до –25 В. На рис. 3 показан сигнал в том виде, в каком он существует на линиях TXD и RXD интерфейса RS–232C.
Рис. 3. Вид кода буквы А на сигнальных линиях TXD и RXD.
Сдвиг уровня, т.е. преобразование ТТЛ–уровней в уровни интерфейса RS–232C и наоборот производится специальными микросхемами драйвера линии и приемника линии.

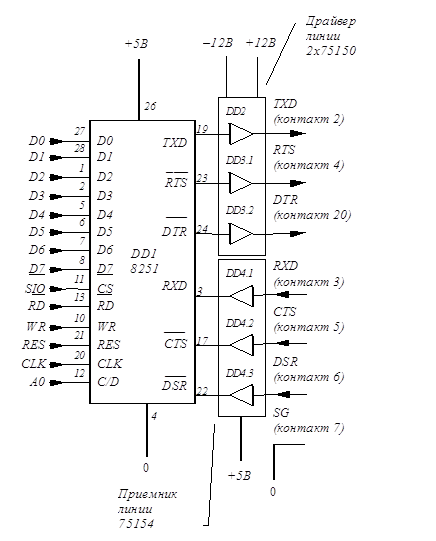

На рис. 4 представлен типичный микрокомпьютерный интерфейс RS–232C. Программируемая микросхема DD1 последовательного ввода осуществляет параллельно–последовательные и последовательно–параллельные преобразования данных. Микросхемы DD2 и DD3 производят сдвиг уровней для трех выходных сигналов TXD, RTS, DTR, а микросхема DD4 — для трех входных сигналов RXD, CTS, DSR. Микросхемы DD2 и DD3 требуют напряжения питания ±12 В.
Рис. 4. Типичная схема интерфейса RS–232C.
Параллельный порт
Устройство печати IBM PC-подобных компьютеров обычно подключается к параллельному интерфейсу. Для подключения используется стандартный разъем Centronix, имеющий 36 контактных выходов (отечественный аналог ИРПР-М). Допускается три варианта подключения принтеров к ПЭВМ:
- адаптер принтера может находится на одной плате с адаптером монохромного дисплея, при этом используются порты 3BCh - 3BEh;
- к ПЭВМ могут подключены два отдельных адаптера для управления принтерами, использующие порты 378h - 37Ah (первый адаптер) и 278h - 27Ah (второй адаптер).
При программировании принтера важно знать адрес базового порта ввода-вывода (первого порта из трех); адреса базовых портов хранятся в области данных BIOS, начиная с адреса 0:408h (LPT1) и далее по слову на принтер до LPT4. Дальнейшее описание предполагает, что базовый адрес принтера равен 378h.
Порт Операция Описание
----------------------------------------------------------------
378h Запись Регистр данных - сюда засылается байт, посылаемый на печать
Чтение Регистр данных - позволяет считать последний переданный в принтер байт
379h Чтение Регистр состояния принтера:
7 6 5 4 3 2 1 0
+--------------------+
¦ ¦ ¦ ¦ ¦ ¦X¦X¦X¦ Биты:
+--------------------+ -----
¦ ¦ ¦ ¦ +---------> 3: 0=при печати возникла ошибка
¦ ¦ ¦ +------------> 4: 0=принтер в автономном режиме
¦ ¦ +---------------> 5: 1=сигнал "конец бумаги"
¦ +------------------> 6: 0=принтер готов к печати
¦ следующего символа
+---------------------> 7: 0=принтер занят, находится в
автономном режиме или
произошла ошибка
37Ah Чтение/ Регистр управления принтером:
Запись
7 6 5 4 3 2 1 0
+--------------------+
¦X¦X¦X¦ ¦ ¦ ¦ ¦ ¦ Биты:
+--------------------+ -----
¦ ¦ ¦ ¦ +---> 0: бит запуска печати (см. ниже)
¦ ¦ ¦ +------> 1: 1=после возврата каретки выводить
¦ ¦ ¦ перевод строки (в MS-DOS должен
¦ ¦ ¦ быть сброшен)
¦ ¦ +---------> 2: 1=инициализировать принтер
¦ +------------> 3: 1=разрешить вывод на печать (должен
¦ быть всегда установлен)
+---------------> 4: 1=разрешить прерывания от принтера
Примечания.
1. Для запуска печати символа нужно на короткое время установить бит 0 регистра управления, а затем сбросить его.
2. Прерывание происходит по окончании вывода символа на печать: для первого принтера на седьмом уровне контроллера прерываний (IRQ7, вектор прерывания 0Fh), для второго принтера - на пятом уровне (IRQ5, вектор 0Dh). Следует отметить также, что IRQ5 используется XT-контроллером жестких дисков для генерации своих прерываний. Обычно этот бит не используется (сбрасывается), а проверка готовности принтера производится на основании опроса регистра состояния.
Типичная последовательность действий для вывода на печать одного символа такова:
- вывести передаваемый байт в регистр данных;
- в цикле проверять состояние принтера до устaновки бита 7 регистра состояния (здесь возможно использование таймаута);
- проверить биты 3-5 регистра состояния на наличие ошибки;
- установить и сразу же сбросить нулевой бит регистра управления, для этого подходит следующая последовательность команд:
mov dx,37Ah ;адрес регистра управления
mov al,00001101b ;установить биты 0,2 и 3
out dx,al ;вывести команду
xor al,1 ;сбросить бит 0
out dx,al ;повторно вывести команду
- далее можно прочитать и запрограммировать регистр состояния и перейти к печати следуюего символа.
Несмотря на простоту управления, принтер представляет из себя достаточно сложное устройство, имеющее свой микропроцессор,
ПЗУ и ОЗУ. Микропроцессор используется для обработки управляющих
последовательностей и управления печатью. ПЗУ содержит описание рисунков символов в зависимости от их кода и выбранной таблицы и программы на языке используемого микропроцессора. ОЗУ используется для временного хранения введенных данных и спроектированных пользователем символов. Ряд принтеров, помимо интерфейса Centronix, могут поключаться и к последовательному интерфейсу. Принтер обрабатывает ряд спецсимволов (таких, как звонок, забой, горизонтальная и вертикальная табуляция), а также имеет достаточно сложную систему команд для изменения режимов работы и управления печатью.
Обычно команды начинаются с символа ESC (шестнадцатиричный код 1Bh) и имеют длину от двух байт и более (существуют командные последовательности, включающие по несколько килобайт информации, например команды загрузки спроектированных пользователем шрифтов). Спецсимволы и байты команд передаются принтеру так же, как и обычные символы, предназначеные для печати, описанным выше способом. Подобный способ управления удобен для программного изменения режимов работы устройства. Учитывая, что выпуском принтеров для ПЭВМ занимается достаточно большое число компаний и возможности принтеров постоянно совершенствуются, нет смысла приводить полностью какую-либо систему команд, так как, во-первых, она в разных марках и моделях принтеров различна, и, во-вторых, достаточно полно описывается в документации на каждый конкретный принтер.
Существует 2 основных стандарта на систему команд и таблицу используемых символов (стандарты IBM и EPSON), которых в основном придерживаются фирмы-изготовители, оставляя за собой право вносить в них изменения и дополнения. Единого стандарта как на систему команд, так и на расположение и рисунки символов второй половины таблицы ASCII (коды 129-255) нет. Наиболее часто используемые команды:
- установка вида шрифта и режима печати;
- черновой текстовый (draft) нормальной ширины (pica), узкий (condensed) или средней ширины (elita).
- качественный шрифт (NLQ, Proportional, Orator, Script и т. д.);
-выбор таблицы символов из ПЗУ (обычно имеется несколько таблиц, отличающихся расположением управляющих кодов, наличием и расположением псевдографических символов или курсива);
- загрузка в ОЗУ принтера спроектированных пользователем шрифтов и работа с ОЗУ принтера (именно в этой группе команд, имеются наибольшие различия между разными моделями);
- управление принтером в режиме точечной графики;
- установка служебных параметров (размеры отступов, страницы, шаг табуляции, расстояние между строками) и изменение характеристик (сброс, включение/отключение датчика конца бумаги, печать в одну или в две стороны и т. п.).
Ряд характеристик и режимов работы может выбираться как программно, так и аппаратно с использованием кнопок и клавиш на лицевой панели и DIP-переключателей. Существуют характеристики, изменить которые можно только аппаратно (например, возможность загрузки шрифтов или размер используемого ОЗУ).
