2. Расчёт параметров схемы.2.1 Функциональная схема.

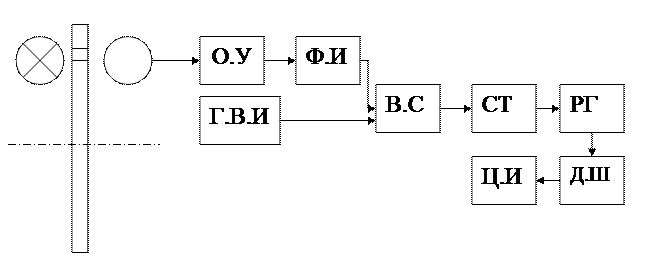

И.С – источник света,
Д.О – диск с отверстиями,
Ф.П – фотоприёмник,
О.У – операционный усилитель,
Ф.И – формирователь импульсов,
В.С – временной селектор,
СТ – счётчик,
РГ – регистр,
Д.Ш – дешифратор,
Ц.И – Цифровой индикатор,
Г.В.И – генератор временных импульсов.
2.2 Определение необходимого числа отверстий в диске.
Абсолютная погрешность измерения:
Период следования импульсов:
Количество импульсов за время измерения:
Число десятичных разрядов в индикаторе при погрешности измерения
M=3.
2.3 Принципиальная схема.
2.4 Временные диаграммы.
Выв.
VD1
Выв.5
Опер.ус
Кол.
VT2
выв.5 измерение обнуление, запись
DD1
Выв.8
DD2.3
3. Принцип действия.От светодиода VD1 типа АЛ 107 Б инфракрасной области свечения, свет, проходя сквозь отверстия вращающегося диска принимается фотодиод VD2 типа ФД-9, включённый между входами операционного усилителя. Транзистор VT2 согласует выход усилителя с требуемым потенциалом ТТЛ логики. Когда отверстие в диске проходит между фотопарой в коллекторной цепи транзистора VT2 появляются импульсы, которые подаются на вход микросхемы DD2.1.
На микросхеме DD4 и кварцевом резонаторе собран генератор временных импульсов с частотой 2 Гц. Этот генератор задаёт частоту счёта импульсов. Длина импульсов T=1с.
Микросхема DD2.1 выполняет роль временного селектора, пропуская импульсы с коллектора только в течение времени Т.
После того как счёт завершен на выводе 6 DD2.2 появляется импульс, по положительному перепаду которого происходит запись информации с счётчиков DD4-DD6 в регистры DD7-DD9, а по единичному уровню происходит обнуление счётчиков. Информация с выходов регистров поступает на дешифраторы двоично-десятичного кода в семисегментный код DD10-DD12 , и далее на цифровые индикаторы.
|
Обозначение |
Тип |
Количество |
|
DD1 |
Микросхемы К155ИЕ8 |
1 |
|
DD2 |
К555ЛА3 |
3 |
|
DD4-DD6 |
К555ИЕ6 |
3 |
|
DD7-DD9 |
К555ИР15 |
3 |
|
DD10-DD12 |
К555ИД18 |
3 |
|
Транзисторы |
||
|
VT2 |
КТ315В |
1 |
|
Диоды |
||
|
VD1 |
АЛ107Б |
1 |
|
VD2 |
ФД-9 |
1 |
|
Индикаторы |
||
|
HL1-HL3 |
АЛС320А |
3 |
|
Резисторы |
||
|
R1 |
85к |
1 |
|
R2 |
10к |
1 |
|
R4 |
1М |
1 |
|
R5 |
1М |
1 |
|
R6 |
150 |
1 |
|
R7 |
5,5к |
1 |
|
R8 |
5к |
1 |
|
Ёмкости |
||
|
С1 |
0,68мк |
1 |
|
С2-С3 |
47мк |
2 |
|
С4 |
180мк |
1 |
