Пользуясь
нанесенными ориентирами как канвой, на карточке зарисовывают необходимые детали
местности и наносят тактическую обстановку (позиции своего отделения и соседей,
полосу огня и т. п.). После этого окончательно оформляют карточку, ставят
подпись, дату и время составления.

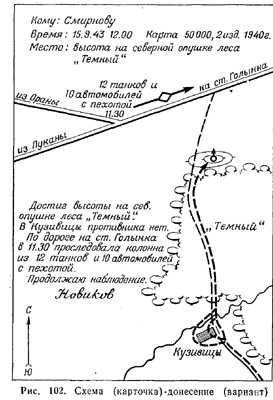

Схема (карточка)—донесение .
Графическая схема (карточка)
—донесение составляется для доклада старшему начальнику о ходе выполнения
боевой задачи, чаще всего в разведке. На ней указываются район (рубеж),
достигнутый подразделением, место и действия обнаруженного (встреченного)
противника, свое решение и дальнейшие действия.
На схеме (карточке) —донесении местность изображается так, чтобы, пользуясь характерными местными предметами и их названиями, можно было изображенную на ней местность найти на карте, т. е. привязать схему (карточку) к карте. Например, при изображении населенного пункта надо указать его название; при изображении дороги показать ее топографическим условным знаком, подписать, откуда и куда она идет, указать название реки, стрелкой направление ее течения и т. д. Сведения, которые не могут быть выражены графически, сообщаются письменно на полях или на обороте схемы (карточки).
Такое графическое донесение дает возможность старшему начальнику знать, как выполняется задача подразделением по времени и месту, своевременно принять решение и дать указания подчиненным.
На схеме (карточке) — донесении обычно отображается небольшой по площади участок местности, поэтому она составляется, как и карточка огня, методом кругового визирования с одной точки стояния. Этим же методом составляют и другие графические донесения, а также отчетные графические документы (схемы, карточки).
Отчетные схемы (карточки)
Отчетные схемы
(карточки) являются отчетными документами о выполнении боевого задания. Такие
графические документы обычно составляются при разведке местных предметов
(моста, брода, болота, реки и т. п.) и при разведке противника наблюдением.
На
отчетных схемах (карточках) разведки местных предметов показывают
местоположение разведанного объекта и указывают его подробную характеристику, а
также положение окружающих местных предметов, которые могут служить ориентирами
при подходе к этому объекту и отыскании его. На всех отчетных графических
документах письменно даются цифровая характеристика объекта и описание подходов
к нему.

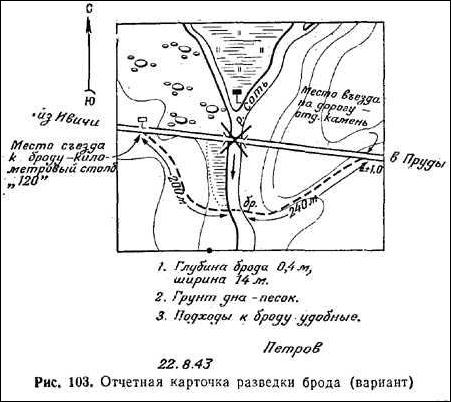

На рисунке приведен возможный вариант отчетной карточки разведки брода.

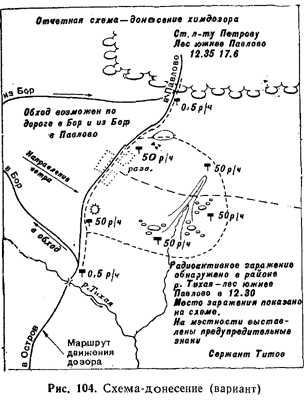

Если на схему (карточку) требуется нанести большой участок местности, например при составлении отчетной схемы—донесения о разведанном (выявленном, установленном) районе радиоактивного заражения местности, то в этом случае местные предметы и границы зараженного участка наносят на схему приемами глазомерной съемки путем обхода участка по ходовым линиям.
На такой схеме показывают границы зараженного участка и степень (уровень) радиации, направление ветра, возможные пути обхода зараженного участка, время обнаружения и места расстановки предупредительных знаков. Топографические элементы местности на отчетной схеме показываются более подробно, чтобы облегчить ориентирование подразделений при прохождении участков заражения и привязку схемы к карте.

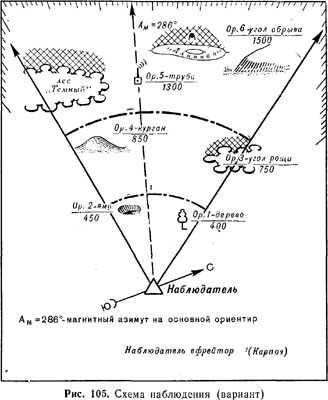

Схема наблюдения
Для того чтобы организовать тщательное наблюдение и получить более полные и точные данные о противнике и местности, наблюдатель ведет схему наблюдения.
На наблюдательных постах результаты наблюдения чаще всего отражают на схеме местности, которая готовится заранее по карте . В отдельных случаях схема местности составляется приемами глазомерной съемки .
Прибыв на наблюдательный пост, наблюдатель наносит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры.
Для удобства наблюдения и последовательного осмотра местности полоса (сектор) наблюдения делится по глубине на зоны: ближнюю, включающую участок, детально просматриваемый невооруженным глазом (примерно до 400 м); среднюю, в пределах 400— 800 м; дальнюю, включающую весь остальной участок местности в пределах видимости.
После этого рекомендуется нанести на схему поля невидимости, т. е. те участки местности, которые закрыты от наблюдателя какими-либо местными предметами или формами рельефа. Делается это в таком порядке:
· просматривая полосу (сектор) справа налево по наблюдения, находят местные предметы и детали рельефа, ограничивающие обзор участка в глубину;
· определяют, на какую дальность каждый из этих предметов ограничивает видимость;
·
· определив на местности ближние и дальние границы непросматриваемых участков, наносят их на схему и отмечают условным знаком поля невидимости (штриховкой).
Подготовленная таким образом схема значительно облегчает работу наблюдателя. Например, в направлении высоты “Длинная” наблюдатель услышал короткий и глухой звук выстрела, а затем в воздухе были видны кольца белого дыма. Эти признаки характерны для миномета. Самого же миномета наблюдатель не видит. Значит, миномет находится в поле невидимости за высотой, и наблюдатель ставит в этом месте на схеме соответствующий условный знак.
В случае необходимости сведения, полученные наблюдением, передаются по телефону или другим средствам связи. При этом местоположение обнаруженных объектов указывается относительно обозначенных на схеме ориентиров.
Приемы нанесения на карту ориентиров, целей и других объектов
Вследствие изменений, происходящих на местности со времени изготовления карты, иногда ее содержание может не соответствовать местности. Кроме того, на любом участке местности находится определенное количество предметов временного характера, которые не изображаются на карте, но могут быть использованы в качестве ориентиров, укрытий и т. п. При выполнении боевых задач могут потребоваться также более детальные сведения о местности и характеристики отдельных местных предметов, которые добываются разведкой.
Все это вызывает необходимость дополнительного обследования местности, проведения разведки отдельных ее объектов и нанесения полученных данных на карту. Приемы нанесения на карту отсутствующих на ней объектов местности применимы также и для нанесения на карту ориентиров, целей и боевых порядков.
Простейшие способы нанесения объектов на карту заключаются в измерении на местности углов и расстояний, в построении направлений. В качестве исходной основы для нанесения объектов на карту используют точки условных знаков, определяющих точное положение местного предмета на карте (перекресток дорог, мост, отдельно стоящее дерево, курган и т. п.). Нанесение объектов следует начинать с определения на карте точки своего стояния и сличения карты с местностью.
Сличение карты с местностью
Сличение карты с местностью заключается в умении находить на карте все расположенные вокруг точки стояния местные предметы и детали рельефа, а также опознавать на местности все предметы и детали рельефа, изображенные на карте.
Нахождение на карте предмета, видимого на местности. Для этого необходимо:
— ориентировать карту и найти на ней точку своего стояния;
— сохраняя ориентировку карты, повернуться лицом к предмету, положение которого нужно найти на карте;
— мысленно провести линию от точки стояния на предмет, видимый на местности, у по направлению этой линии найти на карте условный знак отыскиваемого предмета; положение условного знака и будет местоположением предмета.
Нахождение на местности предмета, обозначенного на карте, выполняется в такой последовательности. Ориентировав карту и найдя на ней точку своего стояния, прикладывают линейку к точке стояния и к условному знаку искомого предмета, а затем, не сбивая ориентировки карты и не сдвигая линейки, смотрят вдоль нее и отыскивают на местности соответствующий предмет, учитывая расстояние до него, определенное предварительно по карте.
Отсутствующие на карте объекты наносят преимущественно способами определения точки стояния на карте, а также приемами глазомерной съемки. Могут также применяться следующие способы.
Способ прямой засечки
Способ прямой засечки заключается в визировании и прочерчивании направлений на определяемый объект (ориентир) с двух точек стояния, обозначенных на карте. Для этого на каждой точке стояния ориентируют карту и прочерчивают с них направления на определяемый объект; пересечение двух направлений покажет его положение на карте.
Правильность засечки по возможности следует проверять проведением направления на объект с третьей точки стояния. Если все три линии пересекутся в одной точке, засечка вер на. Если в пересечении получается небольшой треугольник погрешности, то искомую точку располагают в его центре.
