Московский Авиационный Институт
(Государственный Технический Университет)
филиал «Восход»
Кафедра МиПОИС
Лабораторная работа
по дискретной математике
«Графическое представление графа»
(отчет)
Преподаватель ____________ /Крохина Н.В./
Студент группы ДМ 2-26 ___________ /Толоконников А.В./
г. Байконур
2002 г.
1. Задача
Составить алгоритм перехода к графическому представлению для неориентированного графа и реализовать его программным путем, если граф задан матрицей смежностей.
2. Алгоритм решения, поставленной задачи
1) Вводится количество вершин неориентированного графа.
2) Если количество вершин больше 7, то переходим к пункту 3; иначе переходим к пункту 4.
3) Генератором случайных чисел произвольно задаются связи между вершинами в матрице смежностей, переходим к пункту 5.
4) Вводятся связи между вершинами, исходя из следующего условия: не существует пути длиной в одно ребро из одной вершины в другую – ставим «0», существует путь между двумя вершинами длиной в одно ребро – ставим «1», существует путь из вершины в саму себя – ставим «2». Все введенные данные заносятся в матрице смежностей.
5) В зависимости от количества введенных вершин производится разбиение экрана на N секторов относительно центра экрана.
6) На граничных линиях секторов на одинаковом удалении от центра экрана выводим вершины.
7) Производим чтение из матрицы смежностей. Если связь между вершинами есть, то выводим на экран отрезок, соединяющий одну вершину с другой, если связи нет - рассматриваем следующую связь. Если связь циклическая изменяем цвет вершины с зеленого на коричневый.
3. Распечатка программы решения задачи
Program Graphs;
Uses Crt, Graph;
Const
M=25; {Предельное число вершин графа}
R=200; {Радиус окружности, на которой лежат вершины (центры окружностей)}
Type
Koor = Record
X,Y: Integer
End;
MasKoor = Array[1..M] Of Koor;
Smezno = Array[1..M,1..M] of Integer;
Var
Driver, Mode,
N,I,J: Integer; {Количество вершин графа}
A: MasKoor;
B: Smezno;
Procedure Koordinata; {Процедура задания координат вершин в зависимости от количества секторов}
Var
Q,W: Real;
Begin
Writeln('Введите количество вершин графа: ');
Readln(N);
If N>M Then Halt;
Q:=6.28/N;
{Задание координат вершин графа}
For I:=1 To N Do
Begin
W:=I*Q;
A[I].X:=300+Trunc(R*cos(W));
A[I].Y:=235+Trunc(R*sin(W));
End
End;
Procedure Vivod; {Вывод вершин графа на экран монитора}
Begin
For I:=1 To N Do
Begin
SetBkColor(0);
SetColor(2);
For J:=1 To 10 Do
Circle(A[I].X,A[I].Y,J)
End
End;
Procedure Smegnost; {Процедура задания матрицы смежностей}
Begin
For I:=1 To N Do
For J:=1 To N Do
B[I,J]:=9;
If N>7 Then
For I:=1 To N Do
For J:=1 To N Do
B[I,J]:=Random(3)
else
Begin
For I:=1 To N Do
For J:=1 To N Do
If B[I,J]=9 Then
Begin
Write('Введите связь [',I,',',J,']:= ');
Readln(B[I,J]);
B[J,I]:=B[I,J]
End
Else Writeln('Cвязь [',I,',',J,']:= ',B[I,J]);
End
End;
Procedure Linia;
Var K: Integer;
Begin
For I:=1 To N Do
For J:=1 To N Do
If (I=J) And (B[I,J]=2) Then {Циклическая связь}
Begin
SetColor(Brown);
For K:=1 To 10 Do
Circle(A[I].X,A[I].Y,K)
End else
If B[I,J]=1 Then {Обычная связь}
Begin
SetColor(Red);
Line(A[I].X,A[I].Y,A[J].X,A[J].Y)
End
End;
{------------------------------------------------------------------}
Begin
ClrScr;
WriteLn('Вывод изображения графа на экран монитора');
Koordinata;
Smegnost;
Readln; {Задержка экрана}
Driver:=Detect;
InitGraph(Driver,Mode,'Egavga.bgi'); {Подключение графического режима}
Vivod;
Linia;
Readln;
Closegraph; {Отключение графического режима}
End.
неориентированный граф вершина матрица

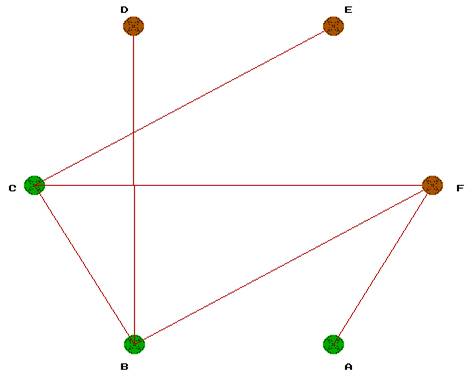

4. Результаты работы программы для числа вершин равного 6
| Матрица смежностей вершин | ||||||
| A | B | C | D | E | F | |
| A | 0 | 0 | 1 | 0 | 0 | 1 |
| B | 0 | 0 | 1 | 1 | 0 | 1 |
| C | 0 | 1 | 0 | 0 | 1 | 1 |
| D | 1 | 0 | 1 | 2 | 1 | 0 |
| E | 0 | 0 | 1 | 0 | 2 | 0 |
| F | 1 | 0 | 1 | 0 | 1 | 2 |
