Міністерство освіти і науки, молоді та спорту України
Тернопільський національний технічний університет ім. І.Пулюя
Кафедра комп’ютерних систем та мереж
Звіт
до лабораторної роботи №5
на тему «Апаратне забезпечення комп’ютерних систем»
з дисципліни «Комп’ютерні системи»
Виконав:
Студент групи СІ 22
Перевірив:
Хомів Богдан Арсенович
Тернопіль 2011
Мета роботи: вивчити основні зовнішні та внутрішні пристрої ПК, а також навчитись обтискати кабель.
Теоретичні відомості
Системний блок — корпус, який містить основні компоненти персонального комп’ютера. Стандартний системний блок має блок живлення, дисковод гнучких дисків, динамік; з зовнішнього боку на будь-якому системному блоці є кнопки включення/виключення (зазвичай вона маркується як Power, іноді On/Of, іноді — це кнопка без спеціального маркування), кнопка перезавантаження (Reset).
Більшість сучасних комп’ютерів мають форм-фактор АТХ, комп’ютери застарілих конфігурацій – переважно АТ. В середині будь-якого системного блока містяться основні компоненти ПК:
· системна (материнська плата)
· центральний процесор
· мікросхеми оперативної пам’яті
· жорсткий диск
· дисководи
· різноманітні плати розширення (відеокарта, звукова карта та ін.)
Вита пара — вид мережевого кабелю, є однією або декількома парами ізольованих провідників, скручених між собою (з невеликою кількістю витків на одиницю довжини), для зменшення взаємних наведень при передачі сигналу, і покритих пластиковою оболонкою. Використовується як мережевий носій в багатьох технологіях, таких як Ethernet, ARCNet і Token ring. В даний час, завдяки своїй дешевизні і легкості в установці, є найпоширенішим для побудови локальних мереж. Кабель підмикається до мережевих пристроїв за допомогою з'єднувача 8P8C. Підтримує передачу даних на відстань до 100 метрів. На довших відстанях сигнал через загасання не розпізнається; якщо передача даних на більшу відстань все ж таки необхідна, потрібно скористатися повторювачем, або ж використовувати коаксіал.
Залежно від наявності захисту — електрично заземленої мідної сітки або алюмінієвої фольги навколо скручених пар, визначають різновиди даної технології:
· неекранована вита пара (UTP — Unshielded twisted pair)
· екранована вита пара (STP — Shielded twisted pair)
· фольгована вита пара (FTP — Foiled twisted pair)
· фольгована екранована вита пара (SFTP — Shielded Foiled twisted pair)
В деяких типах екранованого кабелю, захист може використовуватися ще і навкруги кожної пари. Екранування забезпечує кращий захист від електромагнітних наведень як зовнішніх, так і внутрішніх.
Хід роботи
1. Складові комп’ютера:
Зовнішні
пристрої:
· Системний блок
· Монітор
· Клавіатура
· Маніпулятор (миша)
· Колонки (дод.)
· Принтер (дод.)
· Сканер (дод.)
Під словом (дод.) в дужках мається на увазі те, що комп’ютер і без цих пристроїв буде працювати нормально. Все ж таки на відміну від людини у комп’ютера є додаткові пристрої, які можна не використовувати.
Список, який ви бачите вище, ще не характеризує його. Адже всім відомо, що комп’ютери бувають різні. Найголовніше середовище комп’ютера знаходиться в системному блоці. По суті, це і є комп’ютер, а монітор та інші пристрої потрібні тільки для спілкування з ним або введення виведення інформації.
Внутрішні пристрої:

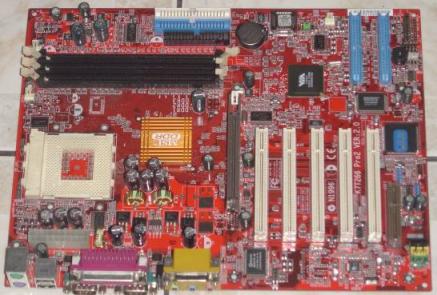

· Системна (материнська плата) – це плата, на якій містяться основні компоненти комп'ютера, що забезпечують логіку роботи. Назва походить від англійського motherboard, іноді використовується скорочення MB або слово mainboard — головна плата (рис.1):
Рисунок 1
· Центральний процесор – „мозок” комп’ютера. Саме він розпізнає і виконує команди і програми, які задаються комп’ютеру, зчитує і записує інформацію в пам’ять, передає команди іншим частинам комп’ютера. Від того, наскільки потужний процесор встановлений на комп’ютері залежить його продуктивність. З зовнішніми пристроями процесор може обмінюватись даними за допомогою шини, в склад якої входить шина адреси, даних і управління. Процесор може виконувати чотири основні математичні операції: додавання, віднімання, множення і ділення над війковими числами. Крім того, операції комп’ютерної логіки: порівняння, умовний перехід та повторення (рис.2):
Рисунок 2
· Оперативна пам'ять — пам'ять ЕОМ, призначена для зберігання коду та даних програм під час їх виконання. У сучасних комп'ютерах оперативна пам'ять переважно представлена динамічною пам'яттю з довільним доступом DRAM. З оперативної пам’яті процесор бере програми і вихідні дані для обробки. В неї він записує отримані результати. При виключенні комп’ютера вся інформації з оперативної пам’яті витирається. Її можна порівняти з класною дошкою, інформація на якій постійно витирається і замінюється новою (рис.3):
Рисунок 3

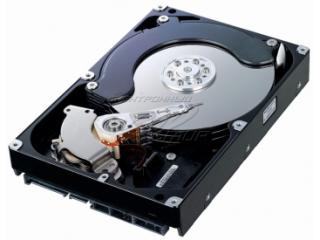

· Жорсткий диск — постійний запам'ятовувальний пристрій ЕОМ. Постійний, означає, що на відміну від оперативної пам'яті, продовжує зберігати дані після вимикання струму. Перші тверді диски з'явилися на початку 70-х років. Вони мали ємкість не більше десятка кілобайтів. У 1973 році фірма IBM випустила жорсткий диск моделі 3340, що вперше об'єднав в одному нероз'ємному корпусі пластини диска й голівки, що зчитують. При його розробці інженери використали коротку внутрішню назву «30-30», що означало два модулі (у максимальному компонуванні) по 30 Мб кожний (рис.4):
Рисунок 4

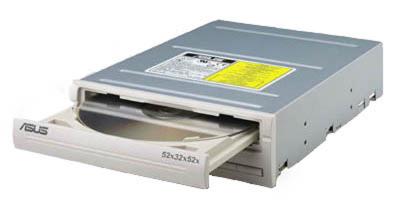

· Дисковод — контролер зовнішніх запам'ятовуючих пристроїв, комп'ютерний пристрій управління введенням-виведенням інформації (даних) для записування, зчитування на змінні диски, важливий різновид комп'ютерних накопичувачів. Як правило дисковод має електродвигун зі шпинделем для обертання дисків. В цьому класі пристроїв саме наявність механіки є визначальною, проте існують накопичувачі без потреби в механіці (передусім, карти і пристрої на флеш-пам'яті) (рис.5):
Рисунок 5
· Різноманітні плати розширення (відеокарта, звукова карта та ін.):

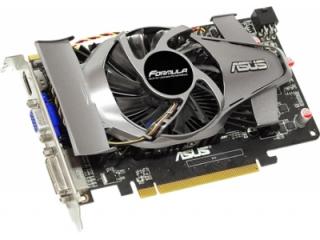

Відеокарта — пристрій, що перетворює графічний образ, що зберігається як вміст пам'яті комп'ютера або самого адаптера, в іншу форму, призначену для подальшого виведення на екран монітора. В даний час ця функція втратила основне значення і в першу чергу під графічним адаптером розуміють пристрій з графічним процесором - графічний прискорювач, який і займається формуванням самого графічного образу (рис. 6):
Рисунок 6
2. Обтиск кабелю:
Послідовність операцій при обтиску роз'єму "витої пари" така:
1) Спочатку проводять зачистку зовнішньої ізоляції кабелю. При зачистці плоского кабелю його впирають у спеціальний виступ на пристрої, розташований в області зачистки, щоб отримати глибину зачистки під стандартний роз'єм, затискають кабель і ривком виробляють зачистку. Трохи більш складним виглядає процес зачистки круглих кабелів кручених пар. Зовнішню ізоляцію круглого кабелю краще тільки злегка надрізати, обережно повертаючи його в області зачистки, а потім зняти шматочок ізоляції по кільцевому надрізу вручну. На багатьох обтискних пристроях є спеціальна область для зняття зовнішньої ізоляції з круглого кабелю.
2) Після зачистки розводять проводи "витої пари" в одній площині в певному порядку, вирівнюють довжину всіх проводів і ще раз рівно підрізають.
3) Потім проводять заправку провідників у роз'єм і опресовування. Рекомендується, по можливості, використовувати термінал без вставки, тому що процес заправки провідників у корпус такого роз'єму виконується простіше.
· Кабель з 4-х неекранованих "витих пар" (рис.7):
пристрій комп’ютер кабель обтиск
Рисунок 7

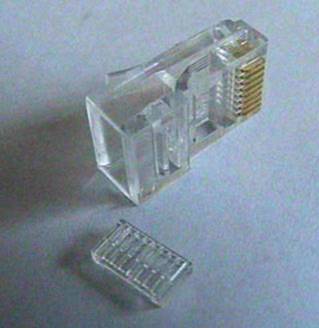

· Роз’єм RJ-45 для «витої пари» і вставка (рис.8):
Рисунок 8
Для оброблення "витих пар" використовують спеціальний пристрій, який має три робочі області та відповідно виконує три функції:
1) Найближче до рукояток пристрою розташовується область, в якій встановлено ніж для обрізання провідників "витої пари". Так само, в цій області є спеціальна виїмка для зняття зовнішньої ізоляції з круглого кабелю.
2) У центрі знаходиться гніздо для обтиску роз'єму.
3) У верхній частині пристрою, область для зачистки зовнішньої ізоляції "витої пари".

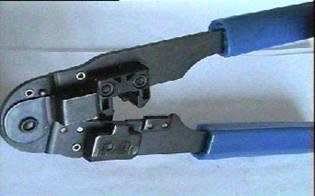

· Пристрій для зачистки і обтиску "витих пар" (рис.9):
Рисунок 9
Висновок: на даній лабораторній роботі я вивчив основні зовнішні та внутрішні пристрої ПК, а також навчився обтискати кабель.
