Курсовая работа: Внутрішня мережа фірми по розробці програмного забезпечення

Зміст

1. Аналіз задач, які вирішуються з використанням інформаційної системи

2. Вибір серверного вирішення

3. Вибір клієнтської частини

4. Вибір мережного вирішення

5. Вибір системного програмного забезпечення

6. Вибір прикладного ПЗ

7. Розробка підсистеми діагностики, керування, забезпечення безпеки даних

8. Спеціальна частина

Підсумки

Висновки

Список використаної літератури

1. Аналіз задач, яка вирішується з використанням інформаційної системи

Завданням даного курсового проекту є проектування внутрішньої мережі для фірми по розробці програмного забезпечення (далі ФРПЗ). Проаналізувавши завдання, можна дійти висновку, що об’єктом проектування буде будівля ФРПЗ та побудова мережі між структурними підрозділами фірми.

Відповідно профілем діяльності фірми є розробка та тестування програмного забезпечення (далі ПЗ).

Основними задачами, які потрібно вирішувати за допомогою інформаційних технологій в цій сфері є:

· Розробка ПЗ.

· Тестування ПЗ.

· Обмін інформацією між працівниками фірми та зовнішнім середовищем (доступ до інтернет).

· Зв'язок між структурними підрозділами фірми.

· Обробка документації

· Архівування інформації та її збереження на файл-сервері.

Побудова комп’ютерної мережі для ФРПЗ має свою специфіку, адже потрібно унеможливити витік деякої інформації за її для ефективної роботи (наприклад, коди програм, початкові версії програм, тестова документація).

Для проведення мережі перш за все потрібен план будівлі для того, щоб заздалегідь знати, як розташовані кімнати і де знаходяться потрібні в подальшому для проектування мережі офіси і відділи. Після чого потрібно проаналізувати, де розміщуються офіси, в яких є комп’ютери, дізнатися в якій кількості і в яких місцях розташовані робочі місця працівників.

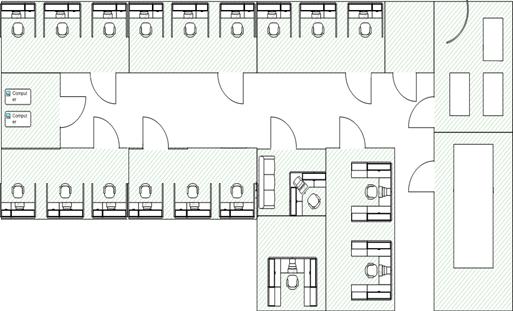

На рис. 1. подано план будівлі для якої буде розроблятися мережа.

Рис. 1. План будівлі.

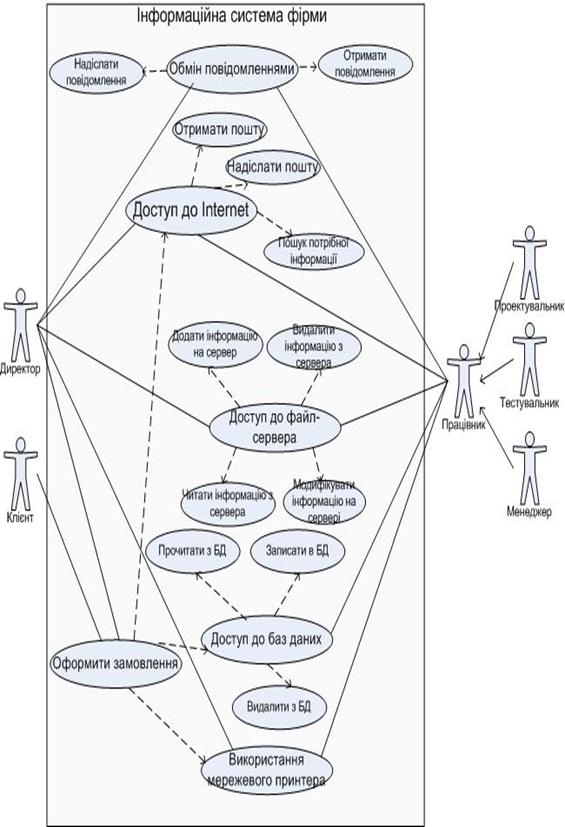

Рис. 2. Діаграма прецедентів (Use-case diagram)

2. Вибір серверного вирішення

Файл-сервер

Файловий сервер — це виділений сервер, оптимізований для виконання файлових операцій введення-виводу і призначений для зберігання файлів будь-якого типу. Він обладнаний великим об'ємом дискового простору та RAID контролером.

Для зберігання великих документів, що створються в процесі діяльності фірми (коди програмних систем, програмні системи, звіти тощо) файловий сервер є необхідний. При чому обсяги інформації, що будуть зберігатися будуть великими, тому для цієї реалізації я запропонував використати окремий сервер з операційною системою Novell Netware. Також в цілях безпеки можливе встановлення окремого файлового сервера (теж під керуванням Novell Netware) для конфіденційної інформації, який не буде зв’язаний з зовнішньою мережею (Інтернет).

2.1. Сервер бази даних.

Як правило в роботі ФРПЗ притаманна велика кількість роботи з різноманітною документацією (в тому числі технічною), тому присутня велика кількість поштової інформації. Особливо важливим це є для менеджерів та відділу тестування, адже через пошту можна передавати різноманітні звіти. Для зберігання великої кількості поточної інформації і генерації на основі неї дених звітів необхідний сервер з базою даних. СУБД може бути розміщена на файл–сервері , оскільки інформація в БД і файли на сервері будуть тісно пов’язані. Крім того кожен день поточна база буде архівуватися і зберігатися на тому ж файл сервері.

2.2. Internet-сервер.

Роботу ФРПЗ неможливо уявити без використання всесвітньої мережі Інтернет. Доступ до інтернету в певній мірі потрібний кожному працівникові такої фірми.

Оскільки Інтернет є загальнодоступною мережею, то в проектуванні даної мережі на це необхідно звернути особливу увагу, необхідно забезпечити максимальний ступінь надійності і захищеності інформації (якщо не приділяти цьому належної уваги, фірма може понести значні збитки).

Серед причин використання інтернету на ФРПЗ є наступні:

· Доступ до новин в сфері ІТ (інформаційних технологій).

· Доступ до інформації про справи на ринку програмного забезпечення.

· Передача електронної пошти.

· Пошук документації.

· Обміном інформацією між філіями фірми тощо.

Для реалізації цих операцій WEB–система не підходить як така, що недостатньо захищена. Для реалізації подібних операцій використовують свої власні програмні комплекси.

Я пропоную використати UNIX (FreeBSD) сервер – він найкраще працює з сервісами інтернет (повніше пояснення цього вибору подане у розділі 5).

Для реалізації серверного рішення я пропоную кластерне серверне вирішення, яке буде виконувати такі функції:

1. підтримка праці мережі (на рівні TCP/IP)

2. визначення потоків інформації

3. передача інформації до баз даних.

Для всіх серверів необхідні пристрої безпечного живлення (ПБЖ).

Виходячи з попередньої інформації нам необхідно обрати принаймні два сервери: інтернет-сервер, файл-сервер, сервер баз даних (Усі ціни було взято з підприємства MediaWest):

№		Назва (при-значення) пристрою	Марка	Технічні характеристики	Кіль-кість	Вартість одного , y.о.	Сумарна вартість, y.о.
1		File server, database server	19" 1U MaestroServer TX250	Dual Xeon 5345 4*2.33 8Mb S771 / 5000P / 4Gb DDR2 FB-DIMM / 2(4)x143Gb U320 15k HDD HS / DVD /IPMI slot / RM 700W	1	3581.00	3581.00
2		Internet server	19" 2U/ Intel SR500ALBRP	2x Dual-Core Xeon 1,6GHz #5110/4MB/FSB 1066MHz/RAM 2GB FB-DIMM DDR2 ECC Reg/2x250GB SATA /slim CD-ROM	1	2239.00	2239.00
3	ПБЖ		APC	800VA	3	232.10	696.00
Загальна вартість							5820.00
