Курсовая работа: Використання функціонального підходу при програмуванні розподілених задач для кластеру на прикладі технології DryadLINQ
DryadLINQ API and provider. DryadLinq надає розширену версію LINQ API яку використовують програми для реалізації запитів. Провайдер DryadLinq конвертує запити в роботу Dryad і виконує роботу на кластері.
Dryad execution engine (виконавчий двигун Dryad). Виконавчий двигун Dryad керує виконанням кожної роботи Dryad на кластері.
Server cluster (кластер) На кластері роботи виконуються на певних вузлах. За виконанням робіт слідкує JobManager на головному вузлі кластера.

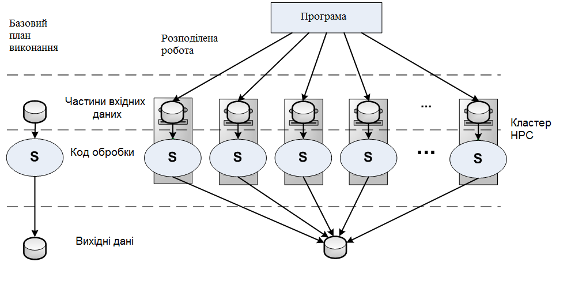

Застосування Dryad розміщується клієнтському комп'ютері, що підключений до кластеру мережевим з'єднанням. Велика частина коду програми, такі як користувальницький інтерфейс зазвичай виконується на робочій станції. Ті частини програми, що використовують Dryad упаковані в якості роботи Dryad і виконується на кластері. Роботи Dryad є механізмом для виконання розподілених програм на кластері. На рис. 1. 6 представлена схема роботи простої розподіленої програми такої як множення на константу кожного елемента масиву.
Рис. 1.6 Схема роботи простої розподіленої програми.
Зліва відображається головний виконавчий план, тобто як ця робота буде виконуватися на одному комп’ютері, проте розподілена робота буде виконуватися наступним чином:
Вхідні дані розбиваються на виконавчі частини, і кожна частина копіюється в один з обчислювальних вузлів.
Окремий примірник коду обробки направляється кожного обчислювального вузла.
Всі обчислювальні вузли одночасно обробляють дані з своїх виконавчих частин.
Оброблені виконавчі частини складаються один набір даних, і повертаються клієнтський програмі.

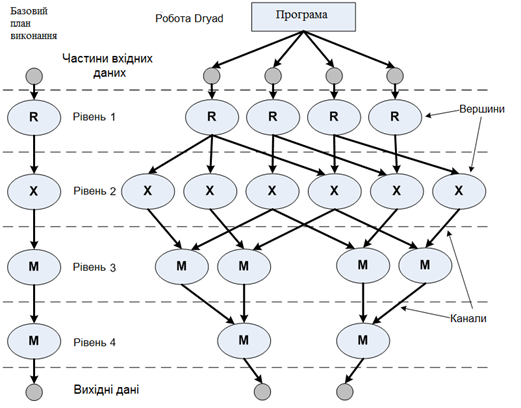

Дана діаграма на рисунку в загальному демонструє роботу DryadLinq, проте якщо розглянути це більш детально, то DryadLinq використовує механізм схожий на "UNIX piping mechanism" для зв’язку між різними процесами Dryad. Виконавчий план роботи Dryad являє собою направлений ациклічний граф, вершинами якого є незалежні процеси що працюють з даними лише зі свого рівняю. Для нескладної задачі цей граф буде мати наступний вигляд:
Рис. 1.7. Виконавчий план роботи Dryad.
З ліва відображається головний виконавчий план, тобто виконання роботи на одному комп’ютері. З права - виконання розподіленої роботи як мінімум на 6 вузлах кластера. Розглянемо це більш детально:
Розподілення вхідних даних (Input data partitions). Робота Dryad починається з колекцією вхідних даних, такі як log файл наприклад. Вхідні дані розбиваються на частини і копіюються на вузли кластера. (Дана версія DryadLinq не розбиває дані і не копіює їх на вузли, це необхідно робити окремо)
Рівень (Stage). Робота Dryad складається з одного або більше рівнів. Кожен рівень відповідає елементу основного плану виконання.
Вершина (Vertex). Кожен рівень складається з одного або більше однакових вершин. Кожна вершина є незалежним екземпляром коду обробки даних певного рівня, і використовує дані лише зі свого рівня. Вершини мають певні особливості:
- Різні етапи можуть мати різне число вершин.
- Якщо на певному рівні використовуються статичні дані, число вершин диктується кількістю наданих частин даних. Якщо є більше розділів з даними, ніж робочих комп'ютерів, Dryad використовує кілька проходів для обробки даних.
- Певний тип вершини може бути використаний на декількох рівнях.
- Для DryadLINQ, кожна вершина використовують методи Microsoft.net Framework.
- Кожна вершина зазвичай виконується на окремому обчислювальному вузлі.
Канал (Channel). Дані на кожному наступному рівні беруться з попереднього за допомогою каналів. Для цього DryadLINQ використовує два механізма: файли та спільної пам'яті. Спільну пам'ять каналів іноді називають спільною пам'ятю FIFO каналів (перший увійшов, перший вийшов). Деякі вказівки:
- DryadLINQ пересилає дані за допомогою файлу, що є найбільш гнучким для канального типу. DryadLINQ використовує спільну пам'ять тільки для певних сценаріїв.
- вершина може мати канал для більш ніж однієї вершини в наступному рівні.
- Різні види каналів можуть бути використані у різних частинах графу.
- Канали підключаються до вершин, так що граф є ациклічним.
- Канали працюють за принципом точка-точка. Вони пов'язують вихід з однієї вершини з входом іншої вершини.
Кількість вершин на кожному рівні та к-сть каналів що їх поєднує вибирається з міркувань оптимізації та швидкодії. В додаток, Dryad може динамічно змінювати певні рівні графу для покращення продуктивності виконання роботи. Ефективність роботи DryadLINQ трохи нижче, ніж при застосуванні Dryad API, проте різниця відносно невелика.
2. Реалізації розподіленої програми з використанням DryadLINQ 2.1 Структура та налаштування кластерної системи

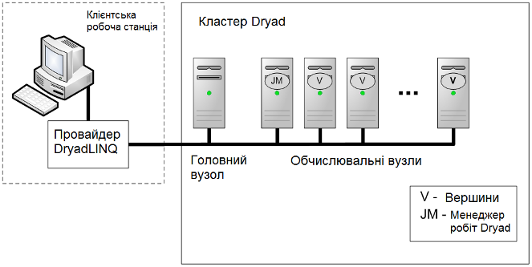

На рис. 2. 1 представлена принципова схема, як Dryad виконує роботу.
Рис. 2.1. Схема виконання роботи Dryad.
Користувач запускає програму що використовує DryadLINQ з клієнтської робочої станції. Після створення виконавчого графу, менеджер робіт Dryad створює роботу з запитів DryadLINQ та запускає роботу в кластері Windows HPC. Менеджер робіт Dryad - задача Windows HPC на головному вузлі, яка керує виконанням відповідної роботи на кластері. Зокрема, робота менеджера породжує вершини, що є завданнями, які належать до однієї роботи на Windows HPC.
Програмне забезпечення Dryad встановлене на всіх комп’ютерах кластера для того щоб виконувати певні деталі роботи Dryad. На головному вузлі встановлено головна частина программного забезпечення Dryad, що включає в себе наступне: менджер робіт, менеджер вузлів та ін. Від вузлів вимагається тільки обробляти дані що містяться на них. Тобто кожен вузол має копію частини програми що працює з колекцією даних.
Кластерна програма на основі Dryad залежать від:
клієнтської робочої станції.
Обчислювальні вузли.
комп’ютерів чи бази даних, на яких розміщуються дані.
Все має бути правильно налаштовано для того щоб програма на Dryad нормально працювала.
При застосуванні DryadLINQ, програма повинна мати можливість переміщення даних між вузлами кластера які, в свою чергу, повинні мати відповідний доступ до один одного. Загалом DryadLINQ вимагає привілеї високого рівня. Якщо робота DryadLINQ що запущена на кластері повертає помилку з кодом один, то зазвичай це недостатність прав користувача або відсутність певного ресурсу з відповідним доступом. Тобто необхідним для виконання роботи Dryad на кластері є права користувача на можливість погодження і запуску роботи на кластері, а також права доступу до вхідних даних.
Стандартні папки вводу виводу
При встановленні програмного комплексу Dryad автоматично створюються і відкривається доступ до наступних папок на кожному вузлі, а також на головному вузлі кластера:
- DryadData - для розташування вхідних даних
- XC - для збереження проміжних даних що створюються роботою Dryad
- XC\output - використовується як папка за замовчуванням для вихідних даних (якщо ви не хочете використовувати цю папку для виведення даних, то її можна змінити у файлі конфігурації DryadLINQ)
2.2 Файли конфігураціїКожен проект DryadLINQ повинен включати в себе файл конфігурації DryadLinqConfig. xml. Файли конфігурації поділяються на:
- Глобальний DryadLinqConfig. xml - містить налаштування що не змінюються в залежності від проекту (наприклад ім’я головного вузла, стандартні папки вводу виводу). Він міститься в C: \Program Files\Microsoft Research DryadLINQ
- Локальний DryadLinqConfig. xml - налаштування для певної розподіленої програми. Цей файл знаходиться в папці проекту програми разом з виконавчими файлами.
Розглянемо вміст глобального файлу конфігурації. Для даного кластера він приймає наступний вигляд:
<DryadLinqConfig>
<ClusterName>hnode</ClusterName>
<Cluster name="hnode"
schedulertype="Hpc"
partitionuncdir=" XC\output "
dryadoutputdir="file: // \\hnode\Userdata\tmaliarchuk\output" />
</DryadLinqConfig>
Розберемо по частинам:
- hnode - ім’я головного вузла кластера
- XC\output - папка для збереження проміжних даних що створюються роботою Dryad
- file: // \\hnode\Userdata\tmaliarchuk\output - папка виводу результату
Як вже було зазначено локальний файл конфігурації знаходиться в папці проекту, він містить тільки шлях до глобального файлу конфігурації:
<DryadLinqConfig>
<DryadLinqRoot>
C: \Program Files\Microsoft Research DryadLINQ
</DryadLinqRoot>
</DryadLinqConfig>
За замовчуванням це C: \Program Files\Microsoft Research DryadLINQ.
2.3 Представлення колекцій данихДані в роботі Dryad необхідно представити у вигляді колекції. Для звичайного запитів LinqToObject це тип IEnumerable<T>. Це так би мовити колекція даних типу Т над якою можна виконувати такі операції як сортування, видобуток та інші функції які доступні в бібліотеці System. Linq. Проте після перелічених операції робота Dryad повертає не об’єкт типу IEnumerable<T>, а IQueryable<T>. IQueryable<T> наслідує IEnumerable<T>, проте ці два типи колекцій працюють по різному:
