Курсовая работа: Информационно-вычислительная сеть



Шинная топология.

   При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного дня всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут не­посредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.

                           Шинная топология

Рабочие станции в любое время, без прерывания работы всей вычис­лительной сети, могут быть подключены к ней или отключены. Функциони­рование вычислительной сети не зависит от состояния отдельной рабочей станции.

   В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet-кaбeль с тройниковым соединителем. Выклю­чение и особенно подключение к такой сети требуют разрыва шины, что вы­зывает нарушение циркулирующего потока информации и зависание сис­темы.

Новые технологии предлагают пассивные штепсельные коробки, че­рез которые можно отключать и / или включать рабочие станции во время работы вычислительной сети.

Благодаря тому, что рабочие станции можно включать без прерыва­ния сетевых процессов и коммуникационной среды, очень легко прослуши­вать информацию, т.е. ответвлять информацию из коммуникационной среды.

В ЛВС с прямой (не модулируемой) передачей информации всегда может существовать только одна станция, передающая информацию. Для предот­вращения коллизий в большинстве случаев применяется временной метод разделения, согласно которому для каждой подключенной рабочей станции в определенные моменты времени предоставляется исключительное право на использование канала передачи данных. Поэтому требования к пропуск­ной способности вычислительной сети при повышенной нагрузке снижа­ются, например, при вводе новых рабочих станций. Рабочие станции при­соединяются к шине посредством устройств ТАР (англ. Terminal Access Point - точка подключения терминала). ТАР представляет собой специальный тип подсоединения к коаксиальному кабелю. Зонд игольчатой формы внедря­ется через наружную оболочку внешнего проводника и слой диэлектрика к внутреннему проводнику и присоединяется к нему.

В ЛВС с модулированной широкополосной передачей информации различные рабочие станции получают, по мере надобности, частоту, на ко­торой эти рабочие станции могут отправлять и получать информацию. Пе­ресылаемые данные модулируются на соответствующих несущих частотах, т.е. между средой передачи информации и рабочими станциями находятся соответственно модемы для модуляции и демодуляции. Техника широкопо­лосных сообщений позволяет одновременно транспортировать в коммуни­кационной среде довольно большой объем информации. Для дальнейшего развития дискретной транспортировки данных не играет роли, какая перво­начальная информация подана в модем (аналоговая или цифровая), так как она все равно в дальнейшем будет преобразована.

Характеристики топологий вычислительных сетей приведены в таб­лице.

Характери­стики	Топология
	Звезда	Кольцо	Шина
Стоимость расширения	Незначительная	Средняя	Средняя
Присоединение абонентов	Пассивное	Активное	Пассивное
Защита от от­казов	Незначительная	Незначительная	Высокая
Характери­стики	Топология
	Звезда	Кольцо	Шина
Размеры сис­темы	Любые	Любые	Ограниченны
Защищенность от прослуши­вания	Хорошая	Хорошая	Незначительная
Стоимость подключения	Незначительная	Незначительная	Высокая
Поведение системы при высоких на­грузках	Хорошее	Удовлетворитель­ное	Плохое
Возможность работы в ре­альном режиме времени	Очень хорошая	Хорошая	Плохая
Разводка ка­беля	Хорошая	Удовлетворитель­ная	Хорошая
Обслуживание	Очень хорошее	Среднее	Среднее

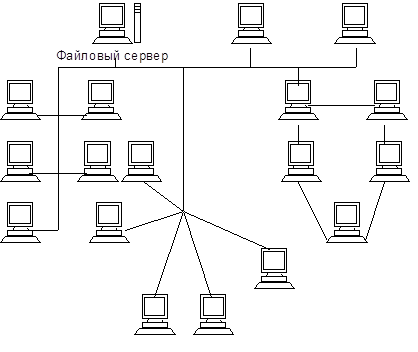

Древовидная структура ЛВС.

На ряду с известными топологиями вычислительных сетей кольцо, звезда и шина, на практике применяется и комбинированная, на пример древовидна структура. Она образуется в основном в виде комбинаций вы­шеназванных топологий вычислительных сетей. Основание дерева вычис­лительной сети располагается в точке (корень), в которой собираются ком­муникационные линии информации (ветви дерева).

Вычислительные сети с древовидной структурой применяются там, где невозможно непосредственное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабочих станций соответст­венно адаптерным платам применяют сетевые усилители и / или коммута­торы. Коммутатор, обладающий одновременно и функциями усилителя, на­зывают активным концентратором.

   На практике применяют две их разновидности, обеспечивающие под­ключение соответственно восьми или шестнадцати линий.

   Устройство к которому можно присоединить максимум три станции, называют пассивным концентратором. Пассивный концентратор обычно ис­пользуют как разветвитель. Он не нуждается в усилителе. Предпосылкой для подключения пассивного концентратора является то, что максимальное возможное расстояние до рабочей станции не должно превышать несколь­ких десятков метров.



Типы построения сетей по методам передачи информации.



Локальная сеть Token Ring

Этот стандарт разработан фирмой IBM. В качестве передающей среды применяется неэкранированная или экранированная витая пара (UPT или SPT) или оптоволокно. Скорость передачи данных 4 Мбит/с или 16Мбит/с. В качестве метода управле­ния доступом станций к передающей среде используется метод - маркерное кольцо (Тоken Ring). Основные положения этого метода:

¨   устройства подключаются к сети по топологии кольцо;

¨   все устройства, подключенные к сети, могут передавать данные, только получив разрешение на передачу (маркер);

¨   в любой момент времени только одна станция в сети обладает таким правом.



Типы пакетов.

В IВМ Тоkеn Ring используются три основных типа пакетов:

¨   пакет управление/данные (Data/Соmmand Frame);

¨   маркер (Token);

¨   пакет сброса (Аbort).

Пакет Управление/Данные. С помощью такого пакета выполняется

 передача данных или команд управления работой сети.

Маркер. Станция может начать передачу данных только после получения такого пакета, В одном кольце может быть только один маркер и, соответственно, только одна станция с правом передачи данных.

Пакет Сброса. Посылка такого пакета называет прекращение любых передач.

   В сети можно подключать компьютеры по топологии звезда или кольцо.

Локальная сеть Arknet.

Arknet (Attached Resource Computer NETWork ) - простая, недорогая, надежная и достаточно гибкая архитектура локальной сети. Разработана корпорацией Datapoint в 1977 году. Впоследствии лицензию на Аrcnet приобрела корпорация SМС (Standard Microsistem Corporation), которая стала основным разработчиком и производителем оборудования для сетей Аrcnet. В качестве передающей среды используются витая пара, коаксиальный кабель (RG-62) с волновым сопротивлением 93 Ом и оптоволоконный кабель. Скорость передачи данных - 2,5 Мбит/с. При подключении устройств в Аrcnet применяют топологии шина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Тоken Bus). Этот метод предусматривает следующие правила:
