   Курсовая работа: Проектирование локальной вычислительной сети управления систем связи и телекоммуникаций

Наименование Модель Кол-во Стоимость Всего
Процессор Intel® Core™ Duo Processor E7500 2.93GHz 1 3632 руб. 3632 руб.
ОЗУ Samsung DDR2 800 SO-DIMM 2Gb 1 1890 руб. 1890 руб.
Жёсткий диск Western Digital WD3200AAJS 1 1 421 руб. 1 421 руб.
Материнская плата Intel DG45ID 1 3362 руб. 3362 руб.
Корпус Depo 700 W 1 1982 руб. 1982 руб.
Итого: 12223 руб.

Таблица 3. Расчёт общей стоимости оборудования и ПО

Наименование Модель Кол-во Стоимость Всего
Маршрутизатор. Planet BM-525 1 4977 руб. 4977 руб.
Коммутатор 3COM Baseline Plus switch 2928 1 9720 руб. 9720 руб.
Монитор Samsung SyncMaster 943N 21 6799 руб. 142779 руб.
Принтер.

HP LaserJet P2055dn (CE459A)

2

14150 руб.

28300 руб.
Рабочая станция DEPO Race G520N 20 12233 руб. 244660 руб.
Сервер DEPO Storm 1300N5. 1 75797 руб. 75797 руб.
ОС Windows XP Professional SP3 20 2870 руб. 57400 руб.
ОС Windows Server 2003 Standard 2003 R2 1 31379 руб. 31379 руб.
FTP-сервер. Nofeel FTP Server 64-bit Professional Edition 1 2404 руб. 2404 руб.
Почтовый сервер. UserGate Mail Server 1 12604 руб. 12604 руб.
Прокси-сервер.

UserGate Proxy & Firewall 5

1

2856 руб.

2856 руб.

Антивирус. Антивирус Касперского 2010 11 1200 руб. 13200 руб.
Безопасность информации. Kaspersky KryptoStorage 1 900 руб. 900 руб.
Контроль и управление рабочими станциями

Microsoft System Center Configuration Manager

20

1

1230 руб.

17370 руб.

41970 руб.
ИБП APC Smart-UPS RT 15kVA RM 230V 1 297965 руб. 297965 руб.
Коннектор RJ-45 кат. 5 72 0,40 руб. 28,80 руб.
Кабель FTP DataLink 2 95, 70 руб. 191, 40 руб.
Розетка RJ-45 Hyperline SB-1-8P8C-C5E-WH 23 75 руб. 1725 руб.

Итого: 981460,2 рубля.


ЗАКЛЮЧЕНИЕ

В результате проектирования локальной вычислительной сети управления систем связи и телекоммуникаций ОАО получилась сеть, которая выполняет весь комплекс задач, заданный заказчиком: обеспечивает общий доступ к файловому серверу; организацию и функционирование сетевых сервисов; обеспечивает возможность формирования необходимой отчётности; обеспечивает контроль и управление рабочими станциями; предоставляет доступ в интернет.


СПИСОК ЛИТЕРАТУРЫ

1.  Гук, М. Аппаратные средства локальных сетей./ М. Гук. – СПб.: Питер, 2000.

2.  Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов./В.Г. Олифер, Н.А. Олифер. – СПб.: Питер, 2007.

3.  Закер К. Компьютерные сети. Модернизация и поиск неисправностей. / К. Закер. – БХВ-Петербург, 2001.

4.  Таненбаум Э. Компьютерные сети. Принципы, технологии, протоколы. / Э. Таненбаум. – СПб.: Питер, 2007.

5.  Оглтри Т. Модернизация и ремонт сетей. / Т. Оглтри – Вильямс, 2005.

6.  Поляк-Брагинский А. Локальные сети. Модернизация и поиск неисправностей. / А. Поляк-Брагинский – БХВ-Петербург, 2009.

7.  Трулав Д. / Сети. Технология, прокладка, обслуживание./ Д. Трулав – НТ Пресс, 2009.


Приложение A

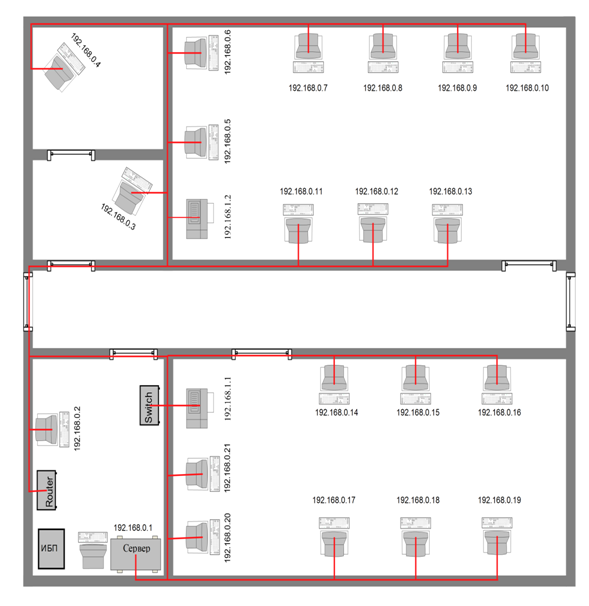

План помещения

192.168.0.1 – сервер;

192.168.0.2 – 192.168.0.21 – рабочие станции;

192.168.1.1 и 192.168.1.2 – принтеры;

Router – маршрутизатор;

Switch – коммутатор;

ИБП – источник бесперебойного питания.
