Курсовая работа: Проектирование локальной сети
Выбор программного обеспечения
| Наименование | Стоимость |
| Microsoft Windows Server 2008 Russian х 1 | Цена за шт: 28 600 р. |
| Microsoft Windows XP SP3 х 24 | Цена за шт: 5136 р. |
| Outpost Personal Firewall Pro 2009 (Business license) х 24 | Цена за шт: 18750 р. |
| NOD32 Business Edition х 24 | Общая: 81945р. |
| 1С предприятие 8.0 х 3 | Цена за шт: 8000р. |
|
№№ п/п |
Статьи затрат |
Количество (штук) |
Цена за ед. (тыс.руб.) |
Общая стоимость (тыс.руб.) |
| 1 | 2 | 3 | 4 | 5 |
| 1 | Разработка сети | 1 | 30000 | 30000 |
| 2 | Монтаж сети | 1 | 14,725 | 14,725 |
Приложение: Логическая и физическая структура сети
Логическая структура сети.
В сеть, кроме рабочих станций пользователей, входят также аппаратные и программные средства поддержки различных информационных сервисов масштаба предприятия. Основой построения таких сервисов является централизованная корпоративная база данных. Централизация позволяет снизить издержки по поддержанию работы корпоративной системы, повысить общую надежность и гибкость работы. Для выполнения сложных задач обработки данных используются специализированные сервера приложений КИС. Для работы с КИС удаленных пользователей используется Web-сервер. Для работы с локальными базами, которые по каким-либо причинам не переведены на централизованное хранение, используется механизм обмена данными.

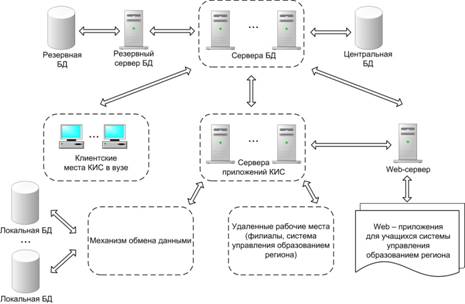

Варианты взаимодействия различных информационных сервисов приведены на рисунке 1.
Система доменов на базе Active Directory. Сложная организация структуры предприятия предполагает ее отражение на логическую структуру корпоративной сети. Структурирующим средством является иерархическая структура на базе Active Directory, которая называется лесом. Лес сети апрек состоит из одного дерева, в котором есть корневой домен и поддомены крупных подразделений, имеющих возможность самостоятельно обслуживать домены. Остальные подразделения входят в организационные единицы, права управления которых могут быть делегированы администратору соответствующего подразделения.
Достоинства использования Active Directory:
· единый механизм авторизации и аутентификации;
· ограничение возможности несанкционированного доступа;
· единообразный доступ к ресурсам в пределах организации
Рисунок 1.
Физическая структура сети
Топология сети является одноуровневой системой коммутаторов. Разрабатываемая сеть не имеет большой протяженности, поэтому многоуровневая структура не требуется. Коммутаторы внутри здания соединены витой парой.
Сеть состоит из двух аптечных магазинов, один из которых является центральным офисом, и удаленного склада, расположенного за чертой города.
Подключение к сети пользователей в каждом из описанных объектов производится через коммутатор. Все пользователи подключаются к сети с использованием технологии VLAN и функции маршрутеризации коммутаторов. Связь между удаленными зданиями производится при помощи сети internet.
