   Курсовая работа: Применение нечёткой логики на примере простой модели зарядного устройства для батарей

Курсовая работа: Применение нечёткой логики на примере простой модели зарядного устройства для батарей

Федеральное агентство по образованию

ФГАОУ ВПО «Уральский федеральный университет имени первого Президента России Б.Н. Ельцина»


ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Применение нечеткой логики на примере простой модели зарядного

устройства для батарей

Екатеринбург

2010


Содержание

Постановка задачи

Нечёткая логика и её преимущества использования

Описание проекта

Выводы

Приложение 1

Приложение 2


Постановка задачи

Цель работы – на языке Microsoft Visual C# 2010 Express Edition создать модель работы зарядного устройства для батарей с применением операторов нечёткой логики. И отобразить графики изменения напряжения и температуры в разных режимах зарядки.


Нечёткая логика и её преимущества использования

Нечеткая логика (Fuzzy logic) была разработана в 1963 г. Лотфи Заде (Lotfi Zadeh). Эта логическая система была придумана для того, чтобы позволить программам работать в диапазоне различных степеней истины. Вместо двоичных систем, отображающих только истину и ложь, были введены степени истины, которые действуют в диапазоне от 0,0 до 1,0 включительно.

Операторы нечеткой логики

Аналогично булевой логике, нечеткая логика имеет набор базовых операторов, они совпадают с булевыми, но действуют по-другому. Эти операторы обеспечивают основу для операций нечеткой логики.

Формула вычисления

public float MAX(float a,float b) { return (a>b) ? a : b; }

public float MIN(float a, float b) { return (a < b) ? a : b; }

public float fuzzyAnd (float a, float b)

{

if (a < 0.0) return 0;

if (a > 1.0) return 0;

if (b < 0.0) return 0;

if (b > 1.0) return 0;

return MAX(a, b);

}

public float fuzzyOr(float a, float b)

{

if (a < 0.0) return 0;

if (a > 0.0) return 0;

if (a < 0.0) return 0;

if (a > 0.0) return 0;

return MIN(a, b);

}

public float fuzzyNot(float a)

{

if (a < 0.0) return 0;

if (a > 1.0) return 0;

float c = (float)1.0 - a;

return c;

}

Операторы нечеткой логики очень схожи с обычными булевыми операторами. Функции принадлежности и правила нечеткой логики, подвергнутые лингвистической модификации, позволяют значительно расширить возможности системных операторов. Разработчики могут намного упростить сложность систем, используя нечеткую логику, поскольку она позволяет моделировать комплексные программы с большим количеством входов и выходов.

С помощью нечеткой логики можно добиться снижения системных требований, а значит, сократить расходы на аппаратные средства. Во многих случаях математическое моделирование предпочтительнее заменить функциями принадлежности и правилами нечеткой логики и с их помощью управлять системой.

При сокращении объемов информации размеры кода уменьшаются, поэтому система работает быстрее. Кроме того, это позволяет использовать менее совершенные аппаратные средства.


Описание проекта

Зарядное устройство работает в среде, где существует напряжение заряда (например, от солнечных батарей), и нагрузка. Напряжение позволяет заряжать батарею, в то время как нагрузка ее разряжает. Зарядное устройство имеет два режима работы: режим подзарядки и режим быстрой зарядки. В режиме подзарядки в батарею поступает только очень небольшое количество тока, что приводит к неполной зарядке батареи. В режиме быстрой зарядки весь доступный ток направляется в зарядное устройство.

С точки зрения систем управления следует определить, когда нужно переходить в режим быстрой зарядки, а когда - в режим подзарядки. При зарядке температура батареи повышается. Если батарея заряжена полностью, дополнительный ток, проходящий через нее, будет приводить к ее нагреву. Поэтому, если батарея нагревается, можно считать, что она полностью заряжена, а значит, следует перейти в режим подзарядки. Кроме того, можно измерить напряжение батареи, чтобы определить, достигло ли оно предела, и затем переключиться в режим подзарядки. Если батарея не нагрелась и не достигла предела по напряжению, следует перейти в режим полной зарядки. Это упрощенные правила, поскольку кривая температуры батареи является оптимальным показателем ее зарядки.

Функции принадлежности при зарядке батареи с помощью нечеткой логики

У нас имеется две переменные: напряжение и температура. Графики принадлежности для напряжения и температуры (отображающие функции принадлежности) показаны на рис. 1 и 2.

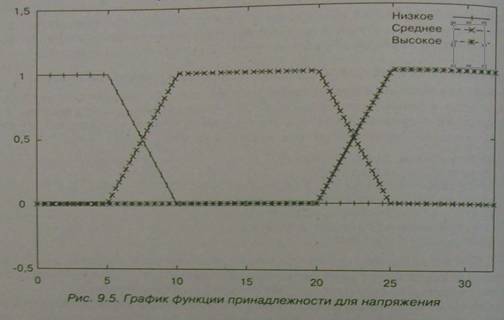

Рис. 1. График функции принадлежности для напряжения

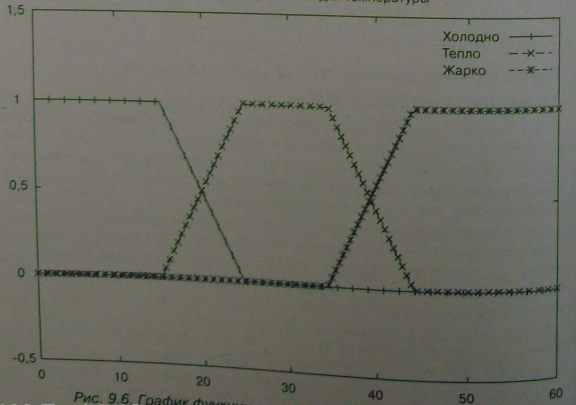

Рис. 2. График функции принадлежности для температуры

При создании функции принадлежности использованы следующие программные конструкции, которые позволяют задать границы функции принадлежности с помощью группы значений, представляющих ее параметры.

Функции, которые используются для создания функций принадлежности.

public float spikeProfile (float value, float lo, float high)

{

float peak;

value += (-lo);

if ((lo < 0) && (high < 0))

{

high = -(high - lo);

}

else if ((lo < 0) && (high > 0))

{

high += -lo;

}

else if ((lo > 0) && (high > 0))

{

high -= lo;

}

peak = (float)(high / 2.0);

lo =(float)0.0;

if (value < peak)

{

return (value / peak);

}

else if (value > peak)

{

return ((high - value) / peak);

}

return (float)1.0;

Функция, spikeProf ile, задает обычную функцию принадлежности в виде треугольника. Задаются значения 1о и high, которые определяют базовые вершины треугольника. Высшая точка задается как high/2.

public float plateauProfile(float value, float lo, float lo_plat,

float hi_plat, float hi)

{

float upslope;

float downslope;

value += (-lo);

if (lo < 0.0)

{

lo_plat += -lo; hi_plat += -lo;

hi += -lo; lo = 0;

}

else

{

lo_plat -= lo; hi_plat -= lo;

hi -= lo; lo = 0;

}

upslope =(float) (1.0 / (lo_plat - lo));

downslope = (float)(1.0 / (hi - hi_plat));

if (value < lo) return (float)0.0;

else if (value > hi) return (float)0.0;

else if ((value >= lo_plat) && (value <= hi_plat)) return (float)1.0;

else if (value < lo_plat) return ((value - lo) * upslope);

else if (value > hi_plat) return ((hi - value) * downslope);

return (float)0.0;

}

Функция, plateauProf ile, задает функцию принадлежности в форме трапеции (пример - функция принадлежности для температуры на рис. 2) Затем с помощью функции plateauProfile дополнительно создаются те функции принадлежности, которые распространяются до границ (например, функции холодно и жарко на рис. 2). Их задача заключается в том, чтобы определить степень принадлежности заданного значения и аргументов функции. График функции принадлежности для напряжения определяет в области напряжения три функции принадлежности: низкое, среднее и высокое. Аналогично задаются три функции принадлежности для области температуры: холодно, тепло и горячо. Эти значения используются только для демонстрации и не учитывают какую-либо технологию производства батарей.

Функции принадлежности для напряжения

//функция принадлежности для низкого нааряжения

public float m_voltage_low(float voltage)

{

const float lo = (float)5.0;

const float lo_plat = (float)5.0;

const float hi_plat = (float)5.0;

const float hi = (float)10.0;

if (voltage < lo) return (float)1.0;

if (voltage > hi) return (float)0.0;

return plateauProfile(voltage, lo, lo_plat, hi_plat, hi);

}

//функция принадлежности для среднего напряжения

public float m_voltage_medium(float voltage)

{

const float lo = (float)5.0;

const float lo_plat = (float)10.0;

const float hi_plat = (float)20.0;

const float hi = (float)25.0;

if (voltage < lo) return (float)0.0;

if (voltage > hi) return (float)0.0;

return plateauProfile(voltage, lo, lo_plat, hi_plat, hi);

}

//функция принадлежности для высокого нааряжения

public float m_voltage_high(float voltage)

{

const float lo = (float)25.0;

const float lo_plat = (float)30.0;

const float hi_plat = (float)30.0;

const float hi = (float)30.0;

if (voltage < lo) return (float)0.0;

if (voltage > hi) return (float)1.0;

return plateauProfile(voltage, lo, lo_plat, hi_plat, hi);

}

Все функции принадлежности используют функцию plateau Profile, чтобы построить график. Каждая из них принимает значение напряжения и затем возвращает значение, которое соответствует ее степени принадлежности. Каждая функция сначала проверяет переданное значение на соответствие диапазону функции принадлежности. Если значение не выходит за рамки диапазона, оно передается в функцию plateauPro f ile . При этом ее сигнатура задается как вектор [lo, lo__plat, hi_plat, hi], а затем пользователю возвращается результат.

Функции принадлежности для температуры

// функция принадлежностми для высокой температуры

public float m_temp_hot(float temp)

{

const float lo = (float)35.0;

Страницы: 1, 2
