Курсовая работа: Математическая модель цифрового вольтметра
Источник питания имеет выводы с напряжением: +15, -15, +5, -5, -12.5, +10.1. Суммарная потребляемая мощность элементов, используемых в вольтметре, питающихся от различных напряжений равна:
при Uпит=+15 В »0.3Вт(»0.02А)
при Uпит=-15 В »0.3Вт(»0.02А)
при Uпит=+10.1 В »1.385Вт(»0.277А)
Исходя из этого наиболее подходящим является трансформатор ТПП258-127/220-50. Исходя из его характеристик можно сделать вывод, что допустимый ток вторичных обмоток трансформатора больше (для Uпит=±15 В более, чем в 20 раз, а для U=±5 В – почти в 1.5 раза) максимально возможного потребляемого тока элементами вольтметра для каждого из Uпит, а это значит, что данный трансформатор можно применять для питания элементов в схеме. Особенностью трансформатора типа ТПП является то, что у него, как правило, низкое напряжение вторичных обмоток, поэтому данный тип трансформатора применяется в основном для питания устройств в радиоэлектронике.
В качестве выпрямительных элементов используем микросхемы К142НД1 - набор диодов. Нумерация выводов приведена на рисунке 13.
Рисунок 13 - Выпрямительный элемент К142НД1
В блоке питания также применяются схемы делителей напряжения для получения +10.1в на резисторах с2-29в равных r2=1ком и r3=2ком;-12.5в на резисторах r4=1ком и r5=0.2ком с допусками 0.05%.
Для сглаживания пульсаций применены конденсаторы конденсаторы типов К50-20 на 2000мкФ (С1, С3, С5, С7, С9, С11) для сглаживания пульсаций, К40У-9 на 1мкФ (С2, С4, С6, С8, С10, С12) для борьбы с ВЧ помехами.
Схемы стабилизации напряжения служат для стабилизации в цепи выходного напряжения и выполнена согласно требованиям нашего вольтметра на стабилизаторах К142ЕН5А и К142ЕН8Б.
Схема включения приведена на рисунке 14.

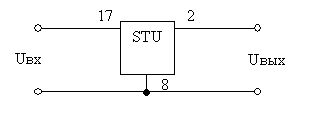

Рисунок 14- Схема включения стабилизатора напряжения
Основные параметры трансформатора ТПП258-127/220-50 приведены в таблице 3, стабилизаторов К142ЕН5А и К142ЕН8Б – в таблице 4.
Таблица 3 – Параметры трансформатора
| Номинальная мощность, ВА | Напряжение вторичных обмоток, В | Допустимый ток вторичных обмоток, А | ||||
| 31,0 | 11-12 | 13-14 | 15-16,17-18 | 19-20 | 21-22 | 0,475 |
| 10 | 9,98 | 20 | 2,6 | 2,6 | ||
Таблица 4 – Параметры стабилизаторов
| Тип стабилизатора |
КнU,% |
КнI,% |
Uвых, В |
Iпот, мА |
| К142ЕН5А | 0,05 | 3 | 4,9..5,1 | 10 |
| К142ЕН8Б | 0,05 | 1 | 14,55..15,45 | 10 |

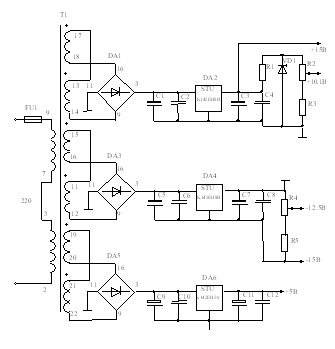

Рисунок 15- Блок питания
Заключение
В данном курсовом проекте был разработан цифровой вольтметр (ЦВ), работающий по принципу двойного интегрирования и имеющий следующие технические характеристики:
Вид измеряемого напряжения – постоянное;
Пределы измерения0-10 В
Точность измерения0.1%
Время измерения0.01 с
Для питания цифрового вольтметра был разработан блок питания, вырабатывающий все необходимые напряжения.
Литература
1. В.Л. Шило «Популярные цифровые микросхемы»; Справочник. Челябинск. «Металлургия», 1989 г.
2. «Резисторы». Справочник. М. «Радио и связь», 1993г.
3. «Конденсаторы». Справочник. М. «Радио и связь», 1993г.
4. «Цифровые и аналоговые интегральные схемы». Справочник. М. «Радио и связь», 1990г.
5. «Диоды». Справочник. М. «Радио и связь», 1990г.
6. «Полупроводниковые приборы: диоды, выпрямители, стабилитроны, тиристоры». Справочник. М «КУБ-а». 1994г.
7. В.С Гутников «Операционные усилители». М. «Энергия». 1975г.
8. Б.Л. Лисицын «Отечественные приборы индикации и их зарубежные аналоги».
9. «Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА». Справочник. Минск. «Беларусь». 1994г.
10. Вуколов Н.И, Михайлов А.Н., «Знакосинтезирующие индикаторы». Справочник. М. «Радио и связь», 1993г.
11. А.В. Шилейко «Электронные устройства железнодорожной автоматики, телемеханики и связи», 1989 г.
12. Цифровые интегральные микросхемы; Справочник. Минск. «Беларусь», 1991г. 13 В.С. Кострома, В.Я. Яцкевич «Электронные устройства в железнодорожной автоматике, телемеханике и связи». Методические указания по курсовому проектированию. Часть I. Разработка цифрового вольтметра.
