   Курсовая работа: Информационные технологии в экономике

Курсовая работа: Информационные технологии в экономике

ТЕМА 4. Основы сетевых информационных технологий

4.1. Модель взаимосвязи открытых систем

4.2. Организация взаимодействия устройств в сети

4.2.1. Методы передачи данных в сетях ЭВМ

4.2.2. Средства коммутации в компьютерных сетях

4.2.3. Организация сложных связей в глобальных сетях

4.3. Технология клиент-сервер

4.3.1. Модель файлового сервера. (FS)

4.3.2. Модель доступа к удаленным данным (RDA)

4.3.3. Модель сервера баз данных (DBS)

4.3.4. Модель сервера приложений (AS)

4.4. Технология работы в среде распределенной обработки данных

4.5. Базовые технологии обработки запросов в архитектурах

       файл-сервера и клиент-сервера

4.1. Модель взаимосвязи открытых систем

Развитие средств вычислительной техники, а особенно появление персональных компьютеров привело к созданию нового типа информационно-вычислительных систем под названием локальная вычислительная сеть (ЛВС).

ЛВС нашли широкое применение в системах автоматизированного проектирования и технологической подготовки производства, системах управления производством и технологическими комплексами, в конторских системах, бортовых системах управления и т.д. ЛВС является эффективным способом построения сложных систем управления различными производственными подразделениями. ЛВС интенсивно внедряются в медицину, сельское хозяйство, образование, науку и др.

Локальная сеть - (LAN - Local Area Network), данное название соответствует объединению компьютеров, расположенных на сравнительно небольшой территории (одного предприятия, офиса, одной комнаты). Существующие стандарты для ЛВС обеспечивают связь между компьютерами на расстоянии от 2,5 км до 6 км (Ethernet и ARCNET, соответственно).

ЛВС - набор аппаратных средств и алгоритмов, обеспечивающих соединение компьютеров, других периферийных устройств (принтеров, дисковых контроллеров и т.п.) и позволяющих им совместно использовать общую дисковую память, периферийные устройства, обмениваться данными.

В настоящее время информационно-вычислительные системы принято делить на 3 основных типа:

- LAN (Lokal Area Network) - локальная сеть в пределах предприятия, учреждения, одной организации;

- MAN (Metropolitan Area Network) - городская или региональная сеть, т.е. сеть в пределах города, области и т.п.;

- WAN (Wide Area Network) - глобальная сеть, соединяющая абонентов страны, континента, всего мира.

Информационные системы, в которых средства передачи данных принадлежат одной компании и используются только для нужд этой компании , принято называть Сеть Масштаба Предприятия или Корпоративная Сеть (Enterprise Network). Для автоматизации работы производственных предприятий часто используются системы на базе протоколов MAP/TOP:

MAP (Manufacturing Automation Protocol) - сеть для производственных предприятий, заводов (выполняется автоматизация работы конструкторских отделов и производственных, технологических цехов). МАР позволяет создать единую технологическую цепочку от конструктора, разработавшего деталь, до оборудования, на котором изготавливают эту деталь.

TOP (Technical and Office Protocol) - протокол автоматизации технического и административного учреждения.

МАР/ТОР системы, полностью автоматизирующие работу производственного предприятия.

Основное назначение ЛВС - в распределении ресурсов ЭВМ: программ, совместимости периферийных устройств, терминалов, памяти. Следовательно, ЛВС должна иметь надежную и быструю систему передачи данных, стоимость которой должна быть меньше по сравнению со стоимостью подключаемых рабочих станций. Иными словами, стоимость передаваемой единицы информации должна быть значительно ниже стоимости обработки информации в рабочих станциях. Исходя из этого ЛВС, как система распределенных ресурсов, должна основываться на следующих принципах:

- единой передающей среды;

- единого метода управления;

- единых протоколов;

- гибкой модульной организации;

- информационной и программной совместимости.

Международная организация по стандартизации (ISO), основываясь на опыте многомашинных систем, который был накоплен в разных странах, выдвинула концепцию архитектуры открытых систем - эталонную модель, используемую при разработке международных стандартов.

На основе этой модели вычислительная сеть предстает как распределенная вычислительная среда, включающая в себя большое число разнообразных аппаратных и программных средств. По вертикали данная среда представляется рядом логических уровней, на каждый из которых возложена одна из задач сети. По горизонтали информационно-вычислительная среда делится на локальные части (открытые системы), отвечающие требованиям и стандартам структуры открытых систем.

Часть открытой системы, выполняющая некоторую функцию и входящая в состав того или иного уровня, называется объектом.

Правила, по которым осуществляется взаимодействие объектов одного и того же уровня, называются протоколом (методика связи).

Протоколы определяют порядок обмена информацией между сетевыми объектами. Они позволяют взаимодействующим рабочим станциям посылать друг другу вызовы, интерпретировать данные, обрабатывать ошибочные ситуации и выполнять множество других различных функций. Суть протоколов заключается в регламентированных обменах точно специфицированными командами и ответами на них (например, назначение физического уровня связи - передача блоков данных между двумя устройствами, подключенными к одной физической среде).

Каждый уровень подразделяется на две части:

- спецификацию услуг;

- спецификацию протокола.

Спецификация услуг определяет, что делает уровень, а спецификация протокола - как он это делает.

Причем, каждый конкретный уровень может иметь более одного протокола.

Большое число уровней, используемых в модели, обеспечивает декомпозицию информационно-вычислительного процесса на простые составляющие. В свою очередь, увеличение числа уровней вызывает необходимость включения дополнительных связей в соответствии с дополнительными протоколами и интерфейсами. Интерфейсы (макрокоманды, программы) зависят от возможностей используемой ОС.

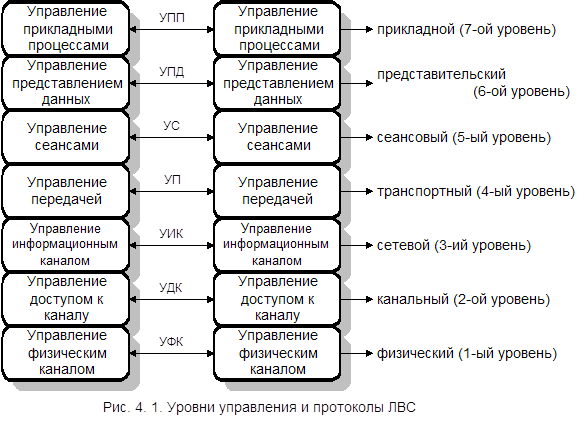

Международная организация по стандартизации предложила семиуровневую модель, которой соответствует и программная структура (рис.4.1.).

Рассмотрим функции, выполняемые каждым уровнем программного обеспечения:

1.Физический - осуществляет как соединения с физическим каналом, так и расторжение, управление каналом, а также определяется скорость передачи данных и топология сети.

2.Канальный - осуществляет обрамление передаваемых массивов информации вспомогательными символами и контроль передаваемых данных. В ЛВС передаваемая информация разбивается на несколько пакетов или кадров. Каждый пакет содержит адреса источника и места назначения, а также средства обнаружения ошибок.

3.Сетевой - определяет маршрут передачи информации между сетями (ПЭВМ), обеспечивает обработку ошибок, а так же управление потоками данных.

Основная задача сетевого уровня - маршрутизация данных (передача данных между сетями). Специальные устройства - Маршрутизаторы (Router) определяют для какой сети предназначено то или другое сообщение, и направляет эту посылку в заданную сеть. Для определения абонента внутри сети используется Адрес Узла (Node Address). Для определения пути передачи данных между сетями на маршрутизаторах строятся Таблицы Маршрутов (Routing Tables), содержащие последовательность передачи данных через маршрутизаторы. Каждый маршрут содержит адрес конечной сети, адрес следующего маршрутизатора и стоимость передачи данных по этому маршруту. При оценке стоимости могут учитываться количество промежуточных маршрутизаторов, время, необходимое на передачу данных, просто денежная стоимость передачи данных по линии связи. Для построения таблиц маршрутов наиболее часто используют либо Метод Векторов либо Статический Метод. При выборе оптимального маршрута применяют динамические или статические методы. На сетевом уровне возможно применение одной из двух процедур передачи пакетов:

датаграмм - т.е., когда часть сообщения или пакет независимо доставляется адресату по различным маршрутам, определяемым сложившейся динамикой в сети. При этом каждый пакет включает в себя полный заголовок с адресом получателя. Процедуры управления передачей таких пакетов по сети называются датаграммной службой;

виртуальных соединений - когда установление маршрута передачи всего сообщения от отправителя до получателя осуществляется с помощью специального служебного пакета - запроса на соединение. В таком случае для этого пакета выбирается маршрут и, при положительном ответе получателя на соединение закрепляется для всего последующего трафика (потока сообщений в сети передачи данных) и получает номер соответствующего виртуального канала (соединения) для дальнейшего использования его другими пакетами того же сообщения. Пакеты, которые передаются по одному виртуальному каналу, не являются независимыми и поэтому включают сокращенный заголовок, включающий порядковый номер пакета, принадлежащему одному сообщению.
