Курсовая работа: База данных "Чемпионат авто"
7) Чемпионаты
|
* IDчемпионата |
idchamp | + |
| Название Чемпионата | nazchamp | S |
| Спонсор Чемпионата | sponschamp | I |
| Место Проведения | mestochamp | I |
| Год Проведения | yearchamp | D |
8) Спонсоры
|
* IDспонсора |
idspons | + |
| Спонсор | sponsor | S |
| Вознаграждение Спонсора | voznagr | I |
| ID чемпионата | idchamp | I |
9) Место Проведения
|
* IDместа |
idmesta | + |
| Название Места | nazmesta | S |
| Тип Трассы | tiproad | S |
| ID чемпионата | idchamp | I |

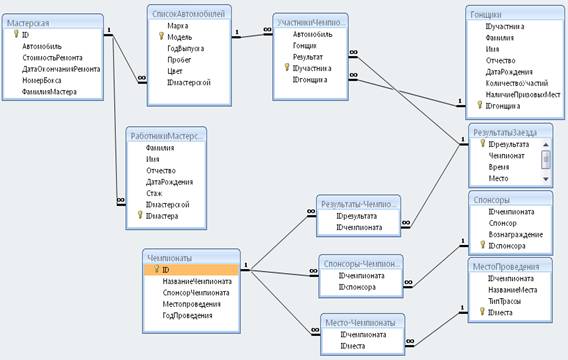

1.5 Схема данных

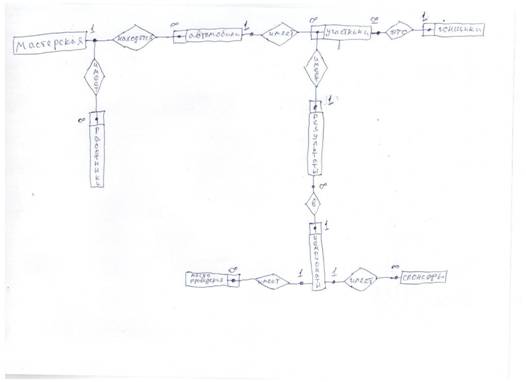

1.6 ER-диаграмма
2. РЕЛЯЦИОННАЯ МОДЕЛЬ БАЗЫ ДАННЫХ «ЧЕМПИОНАТ АВТО»
2.1 Выбор логической модели
Хранимые в базе данные имеют определённую логическую структуру, то есть модель. Различают следующие основные модели представления данных в базе данных:
- иерархическую
- сетевую
- реляционную
- объектно-ориентированную
В иерархической модели данные представляются в виде древовидной иерархической структуры. Достоинством данной модели является возможность реализовать очень быстрый поиск, когда условия запроса соответствуют иерархии в схеме БД, однако при работе с данными со сложными логическими связями иерархическая модель оказывается слишком громоздкой.
В сетевой модели данные организуются в виде произвольного графа. Достоинством этой модели является высокая скорость поиска и возможность адекватно представлять данные для решения множества задач в самых различных предметных областях. Высокая скорость поиска основывается на классическом способе реализации сетевой модели - на основе списков. Недостатком сетевой модели является жесткость структуры и высокая сложность ее организации.
Кроме того, существенным недостатком иерархической и сетевой моделей является то, что структура данных задается на этапе проектирования БД и не может быть изменена при организации доступа к данным.
Реляционная модель получила свое название от английского термина relation (отношение) и была предложена в 1970-х годах сотрудником фирмы IBM Эдгаром Коддом. Реляционная БД представляет собой совокупность таблиц, связанных отношениями. Разница между таблицей в привычном смысле и понятием отношения заключается в том, что в отношении нет порядка - это неупорядоченное множество записей. Порядок определяется не отношением, а конкретной выборкой из отношения. Связь между таблицами существует на логическом уровне и определяется предметной областью. Практически связь между таблицами устанавливается путем использования логически связанных данных в разных таблицах.
Для работы с реляционными СУБД используется стандартизированный язык структурированных запросов SQL.
Достоинствами реляционной модели данных являются простота, гибкость структуры, удобство реализации на компьютере, высокая стандартизованность и использование математического аппарата реляционной алгебры и реляционного исчисления.
