Государственное образовательное учреждение высшего профессионального образования
Кубанский Государственный Технологический Университет
Кафедра Информатики
Контрольная работа
По дисциплине «Информатика»
УСТРОЙСТВА ВВОДА И ОТОБРАЖЕНИЯ ТЕКСТОВОЙ И ГРАФИЧЕСКОЙ ИНФОРМАЦИИ (МОНИТОРЫ, СКАНЕРЫ, ГРАФОПОСТРОИТЕЛИ)
Выполнил
Студент 1 курса МИППС
Челидзе О.С.
Проверил: к.т.н., Дьяченко Р. А.
Краснодар-2011 г.
Введение
Персональный компьютер (ПК) – это не один электронный аппарат, а небольшой комплекс взаимосвязанных устройств, каждое из которых выполняет определенные функции. Часто употребляемый термин «конфигурация ПК» означает, что конкретный компьютер может работать с разным набором внешних (или периферийных) устройств, например, с принтером, модемом, сканером и т. д. Эффективность использования ПК в большей степени определяется количеством и типами внешних устройств, которые могут применяться в его составе. Внешние устройства обеспечивают взаимодействие пользователя с ПК. Широкая номенклатура внешних устройств, разнообразие их технико-эксплуатационных и экономических характеристик дают возможность пользователю выбрать такие конфигурации ПК, которые в наибольшей степени соответствуют его потребностям и обеспечивают рациональное решение его задачи. В данной контрольной работе предполагается рассмотреть наиболее известные периферийные устройства, а именно устройства ввода и отображения текстовой и графической информации, а также показать область их применения.
Периферийные устройства

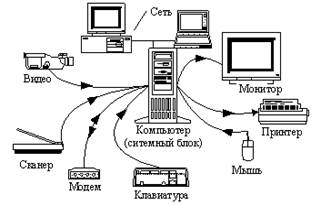

Компьютер обменивается информацией с внешним миром с помощью периферийных устройств. Только благодаря периферийным устройствам человек может взаимодействовать с компьютером, а также со всеми подключенными к нему устройствами. Любое подключенное периферийное устройство в каждый момент времени может быть или занято выполнением порученной ему работы или пребывать в ожидании нового задания. Влияние скорости работы периферийных устройств на эффективность работы с компьютером не меньше, чем скорость работы его центрального процессора. Скорость работы внешних устройств от быстродействия процессора не зависит. Наиболее распространенные периферийные устройства приведены на рисунке 1:
Периферийные устройства делятся на устройства ввода и устройства вывода. Устройства ввода преобразуют информацию в форму понятную машине, после чего компьютер может ее обрабатывать и запоминать. Устройства вывода переводят информацию из машинного представления в образы, понятные человеку.

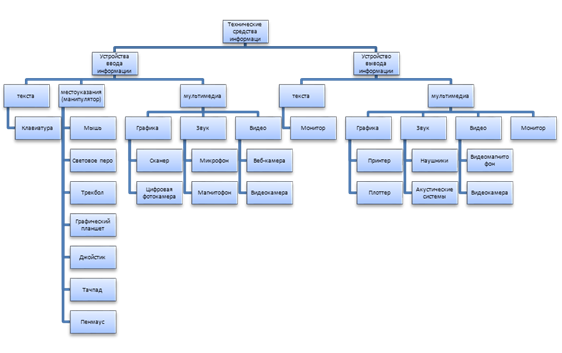

Классификации устройства ввода-вывода информации
Рукописная информация для автоматического ввода в ЭВМ с документа должна быть закодирована в нормализованном, стилизованном или кодированном шрифтах. Оптические читающие автоматы обеспечивают считывание данных в виде графических меток с формализованных документов, кодированных, нормализованных и стилизованных письменных знаков; печатных, машинописных и рукописных знаков.
Устройства ввода графической информации (УВГИ) выполняют: поиск изображения на носителе информации, выделение элементов изображения, подлежащих кодированию, преобразование координат точек кодируемого изображения в цифровую форму и передачу цифрового описания элементов изображения в ЭВМ для дальнейшей обработки.
Для вывода информации из ЭВМ наиболее часто используются быстродействующие печатающие устройства. Главными параметрами при выборе типа печатающих устройств являются скорость, качество печати и стоимость.
В современных ЭВМ применяется матричные, литерные, термографические, струйные и лазерные печатающие устройства (ПУ). По методу нанесения печатных знаков на носитель информации ПУ делятся на устройства ударного и безударного действия.
В печатающих устройствах ударного действия изображение-оттиск символа цифровой или символьной информации формируется в результате механического удара печатающего молоточка на шрифтоноситель с одновременным нанесением красящего вещества. На шрифтоноситель наносятся все символы алфавита. Такое ПУ называется знакопечатающим. Однако чаще используется так называемое матричное ПУ.
В матричных ПУ печатающая головка содержит вертикальный ряд тонких металлических стержней. Головка движется вдоль строки бумагоносителя, в нужный момент стержни ударяют по бумаге через красящую ленту. Это обеспечивает формирование на бумаге символов и изображений. Печатающие головки могут содержать 9, 24 и 48 стержней. Чем больше в головке стержней, тем выше качество печати. С помощью матричных ПУ можно печатать не только текст, но и рисунки, так как движением стержней и бумаги может управлять программа. Скорость печати в матричных ПУ колеблется в зависимости от качества печати в пределах от 30 до 200 зн./с.
В литерных ПУ используются сменные шрифтоносители в виде дисков с нанесенными литерами какого-либо алфавита. Они обеспечивают довольно высокое качество печати. Литерные ПУ применяют только для печати текстов. Скорость печати достигает 60 зн./с. В безударных печатающих устройствах для нанесения символьной и цифровой информации используют термографические, струйные, лазерные ПУ.
Термографические ПУ воздействуют теплом на термочувствительную бумагу или растапливают красящий состав, который затем ложится на бумагу. Они компактны, дешевы, бесшумны. Возможно получение хорошего качества, однако требуется специальная светочувствительная бумага.
В струйных печатающих устройствах изображение на бумаге формирует капельная струя красящей жидкости. Широкое распространение получили пьезоструйные головки, которые имеют почти неограниченный срок службы: по мере расходования красящей жидкости, например, чернил, заменяют баллончик с красящими чернилами. Струйный способ позволяет реализовать не только одноцветную, но и многоцветную печать. При этом в блоке головок располагаются четыре группы сопел, каждое из которых связано с емкостью, заполненной чернилами одного из четырех цветов: черного, синего, пурпурного и желтого, что позволяет получить семицветное изображение.
Лазерные печатающие устройства осуществляют печать с очень высокой скоростью и качеством печати, вполне сравнимым с качеством высокой печати. Они используют только листовую бумагу различного формата (A3 или А4). Многие лазерные ПУ позволяют масштабировать шрифты. Буквы одного и того же по начертанию шрифта могут печататься с разной высотой и соответствующей шириной.
Лазерные ПУ сравнительно дороги, поэтому могут использоваться в вычислительных системах или профессиональных ПЭВМ. Наиболее выгодно применять их для изготовления оригинал-макетов изданий (книг и брошюр). Дорого само печатающее устройство, его программное обеспечение, а также предварительная подготовка текста, которая должна быть выполнена введением его с клавиатуры или при помощи сканера.
В ЭВМ используется вывод алфавитно-цифровой и графической информации на микрофильм. Применение фотопленки в качестве носителя позволяет значительно повысить скорость вывода информации (1500-2700 строк/мин), ускорить процесс создания копий, повысить плотность записи информации на носителе. Микрофильм гораздо удобнее для хранения, чем любой бумажный носитель. Однако для чтения записанной на микрофильм информации необходимы специальные устройства. Устройства вывода на микрофильм сравнительно дороги. Вывод графической информации осуществляется с помощью графопостроителей.
Рассмотрим устройства ввода информации
Самым известным устройством ввода информации является:
1. Клавиатура является основным устройством ввода информации в ПК. Это первое из внешних устройств ввода, с которыми сталкивается пользователь.
История создания
Со времен появления персонального компьютера вплоть до самого последнего времени внешний вид, и устройство клавиатуры оставались, практически, неизменными.
В 1995 году после выхода ОС Windows 95 привычные 101-клавишные устройства были заменены клавиатурами со 104 клавишами.
Три новые клавиши были добавлены специально, чтобы реализовать некоторые возможности ОС. Еще ряд изменений был связан с эргономическими показателями, то есть с необходимостью соответствия новых клавиатур современным требованиям медицины. Было замечено, что при каждодневной интенсивной работе со старыми плоскими клавиатурами у "операторов ЭВМ" начинало развиваться профессиональное заболевание кистей рук. Поэтому сейчас на рынке появилось множество новых, "эргономичных" клавиатур самых причудливых форм: как бы "разломанных" надвое, изогнутых, снабжённых подставками для кистей рук и т. д.
Всё более популярными становятся клавиатуры на ИК-лучах, не требующие шнура для подключения к системному блоку. Передача сигналов с такой клавиатуры осуществляется по принципу аналогичному (дистанционному) управлению. Самое главное изменение, однако, не коснулось ни устройства, ни формы клавиатуры - изменилась её роль в ПК. Сегодня круг обязанностей клавиатуры едва ли не целиком и полностью ограничивается вводом текста и цифр. А все функции по управлению, отданию команд с приходом графического интерфейса успешно выполняет мышь.
При нажатии на любую клавишу клавиатуры срабатывает миниатюрный переключатель, сигнал от которого отслеживается специальным микропроцессором, посылающим соответствующие сообщения в компьютер, где они обрабатываются операционной системой.
