Контрольная работа: Разработка сценария инженерно-технической защиты информации в кабинете руководителя организации

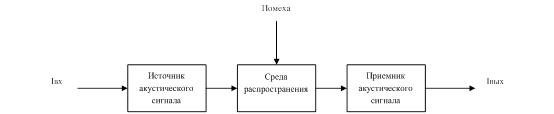

Рисунок 2. – Акустический канал утечки информации

Существуют следующие способы получения акустической информации:

- акустооптический;

- виброакустический;

- применение подслушивающих закладок;

- ВЧ-навязывание.

Акустооптический съем информации возможен с тех же позиций, что и наблюдение в оптическом диапазоне.

Виброакустический КУИ реализуется по средствам снятия вибрации со средств коммуникации и вентиляции с последующим преобразованием в акустические колебания. Технические средства, необходимые для реализации ВЧ-навязывания могут быть подключены к линии связи в коммутационной коробке, находящейся на первом этаже.

Для примера рассмотрим расчет словесной разборчивости речи в кабинете руководителя.

Словесная разборчивость речи (W) рассчитывается по формуле

(6)

где R – интегральный индекс артикуляции речи.

Интегральный индекс артикуляции речи (R) определяется по формуле

(7)

где ri – октавный индекс артикуляции. Здесь и далее i – порядковый номер октавной полосы (i=1,2,3,4,5) со среднегеометрическими частотами fсрi=250, 500, 1000, 2000, 4000 Гц.

Октавный индекс артикуляции речи (ri) рассчитывается по формуле

, (8)

где γ – индикаторная функция, показывающая, как энергетические условия разведывательного контакта, влияют на разборчивость звуков в октавных полосах

, (9)

где Qi – октавное отношение «речевой сигнал/помеха» в месте возможного размещения акустических или вибрационных приемных датчиков аппаратуры акустической речевой разведки, дБ;

Ai – формантный параметр спектра речевого сигнала в октавной полосе, дБ;

ki – весовой коэффициент октавной полосы частот.

Числовые значения Ai и ki принимаются из таблицы 1.

Таблица 1. – Числовые значения Ai и ki

Среднегеометрические частоты октавных полос fcpi, Гц	250	500	1000	2000	4000
Числовое значение формантного параметра спектра речевого сигнала в октавной полосе частот Ai, дБ	18	14	9	6	5
Числовое значение весового коэффициента октавной полосы частот ki	0,03	0,12	0,20	0,30	0,26

Числовое значение Qi определяется из энергетического соотношения

, (10)

где Lsi – октавный уровень защищаемого речевого сигнала на выходе источника акустических сигналов, дБ.

Zi – потери (затухание) акустического речевого сигнала (или вибрационного сигнала, сопутствующего защищаемой речи), в среде распространения от источника речи до места размещения приемного акустического (вибрационного) приемника аппаратуры акустической речевой разведки, дБ.

Lшi – уровень акустического (вибрационного) шума в i-ой октавной полосе, дБ, в месте возможного размещения акустического (вибрационного) приемника аппаратуры акустической речевой разведки, дБ.

Все сооружение выполнено кирпичной кладкой в два кирпича со штукатуркой с двух сторон. Разборчивость речи при средней громкости будет равна 12%, что говорит о том, что степень разборчивости через стены будет не приемлема. Это значит, что злоумышленник не сможет уловить даже тему разговора.

1.3 Анализ способов и средств перехвата радиосигналов,

моделирование радиоэлектронных каналов утечки информации

Любой объект защиты информации содержит технические средства передачи, приема, хранения и обработки информации. К таким средствам относятся электронно-вычислительная техника, информационные системы, слаботочное оборудование. Эти средства в свою очередь являются объектами радиоэлектронной разведки злоумышленников, поскольку обладают наиболее информативными каналами утечки информации.

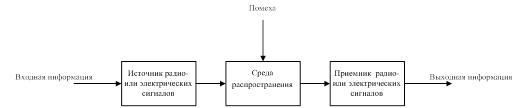

Радиоэлектронный канал относится к наиболее информативным каналам утечки Структура радиоэлектронного канала утечки информации в общем случае включает источник сигнала или передатчик, среду распространения электрического тока или электромагнитной волны и приемник сигнала (рисунок 3).

Рисунок 3

В радиоэлектронных каналах утечки информации источники сигналов могут быть четырех видов:

- передатчики функциональных каналов связи;

- источники опасных сигналов;

- объекты, отражающие электромагнитные волны в радиодиапазоне;

- объекты, излучающие собственные (тепловые) радиоволны в радиодиапазоне.

Также возможен перехват сигнала подвижной сотовой связи и излучающих ЗПУ не составляет особого труда, т.к. близко жилые дома, внутри которых можно установить приемники.

Для расчета Wo излучения РЭС аппаратурой РТР необходимы следующие исходные данные (случай прямой видимости).

По объекту:

- мощность передатчика РЭС (Ризл);

- коэффициент направленного действия (КНД) антенны РЭС в направлении аппаратуры разведки (Go);

- длина волны излучения (λ).

По аппаратуре разведки:

- вероятность ложной тревоги (WЛТ);

- предельная чувствительность приемника (Рпр);

- КНД антенны приемника (Gпр).

По условиям ведения разведки:

- дальность между объектом и аппаратурой разведки (D).

При наличии перечисленных исходных данных расчет производится в следующем порядке.
