Контрольная работа: Автоматика, телемеханика и связь

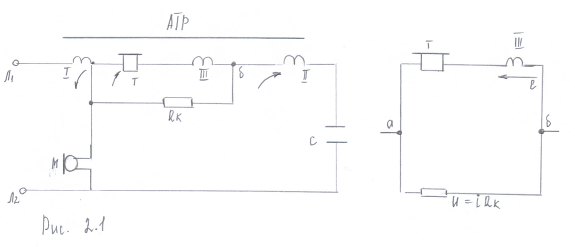

В современных телефонных аппаратах применяются противоместные схемы мостового и компенсационного типов. В компенсационной схеме аппарата системы ЦБ (рис. 1) исходящий разговорный ток, генерируемый микрофоном М, разветвляется в точке а и проходит по двум параллельным цепям: линейной — I АТР, Л1, аппарат другого абонента, Л2, точка b; местной — Rк, П АТр, С, точка в, М. Исходящий разговорный ток, проходя по обмоткам / и // автотрансформатора, создает переменный магнитный поток, пронизывающий витки компенсационной обмотки /// АТр. Обмотка /// АТр имеет направление витков, противоположное обмоткам / АТр и // АТр.

Э. д. с. в, возникающая в обмотке III АТр, равна по величине, но обратна по фазе падению напряжения U=iRк в компенсационном сопротивлении Rк. При этом условии в точках а и б разность потенциалов будет равна нулю, в телефоне тока не будет и исходящий разговор в нем не воспроизведется. При приеме речи входящий с линии разговорный ток будет проходить через / АТр, а затем разветвляется по трем направлениям: через микрофон М, телефон Т и обмотку /// АТр, через сопротивление Rк; далее два последних тока проходят через // АТр и С.

Разработан телефонный аппарат, так называемый «Автонабор-24» (рис. 2). На аппарате установлены 24 кнопки, каждая из которых управляет устройствами, в которых закодирован номер, имеющий до семи знаков. Коди-. руют номера тех абонентов, которых вызывают наиболее часто. Для вызова, не снимая трубку, нажимают кнопку нужного абонента. «Автонабор» ждет ответа станции, получив который автоматически набирает закодированный нажатой кнопкой многоцифровой номер. После набора номера слышен звуковой контроль посылки вызова, а затем голос отвечающего абонента или сигнал занятости. Вызов остальных абонентов осуществляется обычным номеронабирателем без предварительного снятия трубки, используемой только при переговорах. Набор междугородного номера производится последовательным нажатием нескольких кнопок.

Рисунок № 2.

ЗАДАЧА № 3

Исходные данные:

Промежуточные пункты Ж, З, И (табл.4)

Промежуточный пункт В (табл.6)

Задание:

В цель поездной диспетчерской связи с тональным избирательным вызовом включено 10 аппаратов промежуточных пунктов от А до К. Распорядительная станция находится в пункте А.

Необходимо:

1)  Нарисовать структурную схему связи

2)  Изложить правила настройки приемника тонального вызова (ПТИВа) для приема индивидуального и группового вызовов.

3)  Произвести настройку приемников вызова всех промежуточных пунктов, предусмотрев групповой вызов трех пунктов.

4)  Пояснить работу датчика и приемника тонального избирательного вызова.

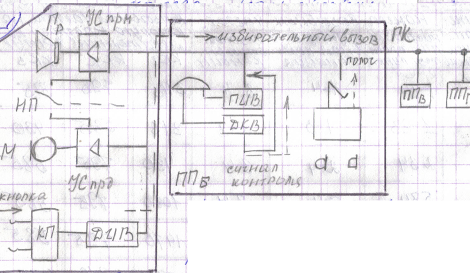

Рис.3.1

НП – ножная педаль

ДИВ – датчик избирательного вызова

КП – кнопочный пульт

РП – рычажный переключатель

ПИВ – приемник избирательного вызова

ДКВ – датчик контроля вызова

ГК – групповой канал

2) Импульсы тонального избирательного вызова на промежуточном пункте принимаются приемником тонального избирательного вызова, который рассчитан на прием индивидуальной и групповой вызывных комбинаций. Колебательные контуры КК1, КК2 и КК3 настроены на одну из семи вызываемых частот. Так в ПТИВ который включен в группу 3, колебательные контуры настроены на комбинации 6 ,3 ( КК1 настроен на вызывную частоту 3 , а КК2 – на частоту 2). Если же в линию посылается групповая вызывная комбинация 2-1, то одновременно срабатывают все приемники группы (КК2 – на вторую частоту индивидуального и группового вызовов, а КК3 – на, третью частоту группового вызова.

3)Произвести настройку приемника вызова всех промежуточных пунктов, предусмотрев групповой вызов Ж, З, И.

Таблица 3.1
