Пример проектирования базы данных "Библиотека"

Назначение и предметная область

База данных предназначена для хранения данных о приобретенных библиотекой изданиях (монографиях, справочниках, сборниках статей и т.п.), информации о местонахождении отдельных экземпляров (переплетов) каждого издания и сведений о читателях.

Д27

Дейт К. Руководство по реляционной СУБД DB2 / Пер. с англ. и предисл. М.Р.Когаловского. – М.: Финансы и статистика, 1988. – 320 с.: ил. ISBN 5-279-00063-9 Книга американского специалиста в области реляционных баз данных К.Дейта, автора популярной в СССР монографии "Введение в системы баз данных" (М.: Наука, 1981), представляет собой руководство по перспективной СУБД фирмы ИБМ DB2, сочетающей возможности широко известной системы IMS/VS и реляционной СУБД. Для специалистов по программному обеспечению информационных систем и студентов вузов. ББК 32.973

Рис. 5.1. Макет аннотированной каталожной карточки

Для ведения библиотечных каталогов, организации поиска требуемых изданий и библиотечной статистики в базе должны храниться сведения, большая часть которых размещаются в аннотированных каталожных карточках (рис. 5.1). Анализ запросов на литературу (как читателями, так и сотрудниками библиотек) показывает, что для поиска подходящих изданий (по тематике, автору, художнику, издательству и т.п.) и отбора нужного (например, по аннотации) следует выделить следующие атрибуты каталожной карточки:

1. Автор (фамилия и имена (инициалы) или псевдоним каждого автора издания).

2. Название (заглавие) издания.

3. Номер тома (части, книги, выпуска).

4. Вид издания (сборник, справочник, монография, ...).

5. Составитель (фамилия и имена (инициалы) каждого из составителе издания).

6. Язык, с которого выполнен перевод издания.

7. Переводчик (фамилия и инициалы каждого переводчика).

8. Под чей редакцией (фамилия и имена (инициалы) каждого из титульных редакторов).

9. Художник (фамилия и имена (инициалы) каждого художника-иллюстратора) - для художественных изданий, иллюстрируемых оригинальными рисунками.

10. Повторность издания (второе, одиннадцатое и т.п.).

11. Характер переиздания (исправленное, дополненное, переработанное, стереотипное и т.п.).

12. Место издания (город).

13. Издательство (название издательства).

14. Год выпуска издания.

15. Издательская аннотация или реферат.

16. Библиотечный шифр (например, ББК 32.973).

17. Авторский знак (например, Д27).

Библиотечный шифр и авторский знак используются при составлении каталогов и организации расстановки изданий на полках: по содержанию (в соответствии с библиотечным шифром) и алфавиту (в соответствии с авторским знаком).

Библиотечно-библиографическая классификация (ББК) распределяет издания по отраслям знания в соответствии с их содержанием. В ней используется цифро-буквенные индексы ступенчатой структуры.

Каждый из девяти классов (1. Марксизм-ленинизм; 2. Естественные науки; 3. Техника. Технические науки; 4. Сельское и лесное хозяйство; 5. Здравоохранение; 6/8. Общественные и гуманитарные науки; 9. Библиографические пособия. Справочные издания. Журналы.) делится на подклассы и следующие ступени деления:

 3. Техника. Технические науки.
  32 Радиоэлектроника.
   32.97 Вычислительная техника.
     32.973 Электронные вычислительные машины и устройства.
      32.973.2 Электронно вычислительные машины и устройства дискретного действия.

Шифр ББК используется при выделении хранимым изданиям определенных комнат, стеллажей и полок, а также для составления каталогов и статистических отчетов.

Авторский знак, состоящий из первой буквы фамилии (псевдонима) автора или названия издания (для изданий без автора) и числа, соответствующего слогу, наиболее приближающегося по написанию к первым буквам фамилии (названия), упрощает расстановку книг на полках в алфавитном порядке.

К объектам и атрибутам, позволяющим охарактеризовать отдельные экземпляры изданий (переплеты), места их хранения и читателей, можно отнести:

18. Номер комнаты (помещения для хранения переплетов).

19. Номер стеллажа в комнате.

20. Номер полки на стеллаже.

21. Номер (инвентарный номер) переплета.

22. Дата приобретения конкретного переплета.

23. Цена конкретного переплета.

24. Дата размещения конкретного переплета на конкретном месте.

25. Дата изъятия переплета с установленного места.

26. Номер читательского билета (формуляра).

27. Фамилия читателя.

28. Имя читателя.

29. Отчество читателя.

30. Адрес читателя.

31. Телефон читателя.

32. Дата выдачи читателю конкретного переплета.

33. Срок, на который конкретный переплет выдан читателю.

34. Дата возврата переплета.

Построение инфологической модели

Анализ определенных выше объектов и атрибутов позволяет выделить сущности проектируемой базы данных и, приняв решение о создании реляционной базы данных, построить ее инфологическую модель на языке "Таблицы-связи" (рис. 5.2).

К стержневым сущностям можно отнести:

1. Создатели (Код создателя, Создатель).

   Эта сущность отводится для хранения сведений об основных людях, принимавших участие в подготовке рукописи издания (авторах, составителях, титульных редакторах, переводчиках и художниках). Такое объединение допустимо, так как данные о разных создателях выбираются из одного домена (фамилия и имена) и исключает дублирование данных (один и тот же человек может играть разные роли в подготовке разных изданий). Например, С.Я.Маршак писал стихи (Сказка о глупом мышонке) и пьесы (Двенадцать месяцев), переводил Дж.Байрона, Р.Бернса, Г.Гейне и составлял сборники стихов.

   Так как фамилия и имена (инициалы) создателя могут быть достаточно громоздкими (М.Е. Салтыков-Щедрин, Франсуа Рене де Шатобриан, Остен Жюль Жан-Батист Ипполит и т.п.) и будут многократно встречаться в разных изданиях, то их целесообразно нумеровать и ссылаться на эти номера. Для этого вводится целочисленный атрибут "Код_создателя", который будет автоматически наращиваться на единицу при вводе в базу данных нового автора, переводчика или другого создателя.

   Аналогично создаются: Код_издательства, Код_заглавия, Вид_ издания, Код_характера, Код_языка, Номер_билета, Номер_пере- плета, Код_места и Код_издания, замещающие от одного до девяти атрибутов.
2. Издательства (Код_издательства, Название, Город).
3. Заглавия (Код_заглавия, Заглавие).

   Выделение этой сущности позволит сократить объем данных и снизить вероятность возникновения противоречивости (исключается необходимость ввода длинных текстовых названий для различных томов собраний сочинений, повторных изданий, учебников и т.п.).
4. Вид_издания (Вид_издания, Название_вида).
5. Характеры (Код_характера, Характер_переиздания).
6. Языки (Код_языка, Язык, Сокращение).

   Кроме названия языка хранится его общепринятое сокращение (англ., исп., нем., фр.), если оно существует.
7. Места (Код_места, Номер_комнаты, Номер_стеллажа, Номер_ полки).

   Один из кодов этой сущности (например, "-1") отведен для описания обобщенного места, находящегося за стенами хранилища книг (издание выдано читателю, временно передано другой библиотеке или организации).
8. Читатели (Номер_билета, Фамилия, Имя, Отчество, Адрес, Телефон).

Две ключевые сущности, описывающие издание и его конкретные экземпляры, оказываются зависимыми от других сущностей и попадают в класс обозначений:

1. Издание (Код_издания, Код_заглавия, Вид_издания, Номер_тома, Авторский_знак, Библиотечн_шифр, Повторность, Код_издательства, Год_издания, Аннотация) [Заглавия, Вид_издания, Издательства];
2. Переплеты (Номер_переплета, Код_издания, Цена, Дата_приобретения)[Издания];

Стержневые сущности и обозначения связаны между собой ассоциациями:

1. Авторы [Создатели M, Издание N] (Код_создателя, Код_издания).
2. Составители [Создатели M, Издания N] (Код_создателя, Код_издания).
3. Редакторы [Создатели M, Издания N] (Код_создателя, Код_издания).
4. Художники [Создатели M, Издания N] (Код_создателя, Код_издания).
5. Переводчики [Создатели M, Издания N] (Код_создателя, Код_издания, Язык).
6. Переиздания [Характеры M, Издания N] (Код_характера, Код_издания).
7. Размещение [Места M, Переплеты N] (Код_места, Номер_переплета, Дата_размещения, Дата_изъятия).
8. Выдача [Читатели M, Переплеты N] (Номер_билета, Номер_переплета, Дата_выдачи, Срок, Дата_возврата).

И, наконец, для уменьшения объема часто используемого обозначения "Издания" из него выделена характеристика:

1. Аннотации (Код_издания, Аннотация) {Издание}.

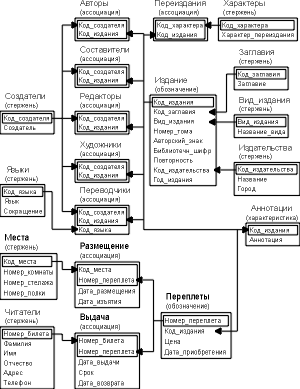

Рис. 5.2. Инфологическая модель базы данных "Библиотека", построенная с помощью языка "Таблицы-связи"

Проектирование базы данных

В соответствие с процедурой проектирования (п. 4.4) каждая из полученных сущностей должна быть представлена базовой таблицей. Первый вариант этих таблиц описывается так:
