Введение

Разработанный в 1973 стандарт Ethernet сегодня является наиболее популярным среди стандартов ЛВС. Как технология с разделяемой средой Ethernet обеспечивает скорость передачи 10 мегабит в секунду (Mbps) для всех пользователей, имеющих доступ к среде передачи и протокол разрешения доступа.

По мере расширения сети доступная пользователю полоса (средняя скорость передачи) сужается за счет того, что канал 10 Mbps делится между всеми узлами сети. Повышение производительности компьютеров и использование приложений с интенсивным сетевым трафиком требует расширения полосы для полной реализации возможностей программ и оборудования. Расширение сетей и повышение производительности компьютеров требуют расширения доступной пользователям полосы, обеспечиваемой сетевой средой передачи.

Существует два способа расширения полосы, доступной каждому пользователю. Технология Fast Ethernet базируется на расширении полосы разделяемой среды до 100 Mbps, обеспечивая рост скорости в 10 раз. Другим способ является снижение числа узлов сети, имеющих доступ к разделяемой среде и, следовательно, расширение доступной оставшимся узлам полосы. В предельном случае вся полоса канала передачи может быть предоставлена одному пользователю.

Процесс снижения числа узлов в сети называется сегментацией и осуществляется за счет деления большой сети на несколько меньших. Поскольку пользователям может требоваться доступ к ресурсам других сегментов, нужен механизм обеспечения такого доступа, обеспечивающий межсегментный обмен с достаточно высокой скоростью. Новый тип устройств, называемых коммутаторами Ethernet, обеспечивает требуемые возможности. В данной статье рассматриваются различные типы коммутаторов Ethernet и их роль в повышении производительности сетей Ethernet.

Что такое коммутатор Ethernet?

Основы

Коммутатор Ethernet представляет собой устройство для организации сетей большого размера. Для того, чтобы лучше разобраться в устройстве и работе коммутаторов Ethernet, полезно понять основы технологии организации кабельных систем сети.

Повторители

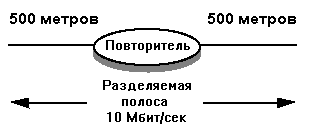

В начале 80-х годов сети Ethernet организовывались на базе шинной топологии с использованием сегментов на основе коаксиального кабеля длиной до 500 метров. Увеличение размеров сетей поставило задачу преодоления 500-метрового барьера. Для решения этой задачи использовались повторители (repeater):

Повторитель просто копирует (пересылает) все пакеты Ethernet из одного сегмента во все другие, подключенные к нему. Основной задачей повторителя является восстановление электрических сигналов для передачи их в другие сегменты. За счет усиления и восстановления формы электрических сигналов повторителем становится возможным расширение сетей, построенных на основе коаксиального кабеля и увеличение общего числа пользователей сети

Мосты и маршрутизаторы

При использовании повторителей максимальная протяженность сети составляет 2500 метров. Для преодоления этого ограничения требуются другие устройства, называемые мостами (bridge). Мосты имеют много отличий от повторителей. Повторители передают все пакеты, а мосты только те, которые нужно. Если пакет не нужно передавать в другой сегмент, он фильтруется. Для мостов существуют многочисленные алгоритмы (правила) передачи и фильтрации пакетов минимальным требованием является фильтрация пакетов по адресу получателя.

Другим важным отличием мостов от повторителей является то, что сегменты, подключенные к повторителю образуют одну разделяемую среду, а сегменты, подключенные к каждому порту моста образуют свою среду с полосой 10 Mbps. При использовании моста пользователи одного сегмента разделяют полосу, а пользователи разных сегментов используют независимые Среды. Следовательно, мост обеспечивает преимущества как с точки зрения расширения сети, так и обеспечения большей полосы для каждого пользователя.

Поначалу в сетях Ethernet использовалась шинная топология на основе коаксиального кабеля, а для расширения сетей применялись 2-х портовые повторители или мосты. Однако, в конце 80-х годов началось широкое распространение сетей на основе кабеля со скрученными парами проводников (витая пара). Новая технология 10Base-T стала очень популярной и привела к трансформации топологии сетей от шинной магистрали к организации соединений типа "звезда". Требования к повторителям и мостам для таких сетей существенно изменились по сравнению с простыми двухпортовыми устройствами для сетей с шинной топологией - современные мосты и повторители представляют собой сложные многопортовые устройства. Мосты позволяют сегментировать сети на меньшие части, в которых общую среду разделяет небольшое число пользователей.

Маршрутизаторы, подобно мостам, также позволяют сегментировать сети Ethernet. маршрутизаторы фильтруют и пересылают сетевой трафик на основе алгоритмов и правил, существенно отличающихся от тех, что используются мостами. Такой способ сегментирования сетей более дорог многопортовые мосты и маршрутизаторы обычно стоят около $1,000 за порт.

Переключение портов

Сегодняшние модульные концентраторы (повторители) часто позволяют организовать несколько сегментов, каждый из которых предоставляет пользователям отдельную разделяемую полосу 10 Mbps. Некоторые концентраторы позволяют программным путем разделять порты устройства на независимые сегменты такая возможность называется переключением портов. Концентратор, к примеру, может содержать три различных сегмента Ethernet, организуемые внутренними средствами хаба. Переключение портов обеспечивает администратору сети высокую гибкость организации сегментов, позволяя переносить порты из одного сегмента в другой программными средствами. Эта возможность особенно полезна для распределения нагрузки между сегментами Ethernet и снижения расходов, связанных с подобными операциями. Переключение портов статическое связывание портов с различными сегментами Ethernet - сильно отличается от описанной ниже коммутации Ethernet.

Атрибуты коммутаторов Ethernet

Коммутаторы Ethernet подобно мостам и маршрутизаторам способны сегментировать сети Ethernet. Как и многопортовые мосты коммутаторы передают пакеты между портами на основе адреса получателя, включенного в каждый пакет. реализация коммутаторов обычно отличается от мостов в части возможности организации одновременных соединений между любыми парами портов устройства - это значительно расширяет суммарную пропускную способность сети. Более того, мосты в соответствии со стандартом IEEE 802.1d должны получить пакет целиком до того, как он будет передан адресату, а коммутаторы могут начать передачу пакета, не приняв его полностью.

Виртуальные соединения

Коммутатор Ethernet поддерживает внутреннюю таблицу, связывающую порты с адресами подключенных к ним устройств (таблица 1). Эту таблицу администратор сети может создать самостоятельно или задать ее автоматическое создание средствами коммутатора.

Таблица 1

MAC-адрес Номер порта
A 1
B 2
C 3
D 4

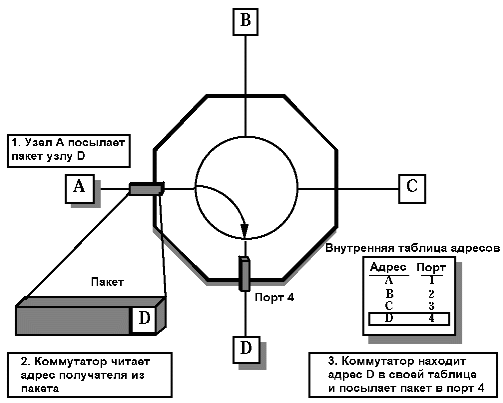

Используя таблицу адресов и содержащийся в пакете адрес получателя, коммутатор организует виртуальное соединение порта отправителя с портом получателя и передает пакет через это соединение. На рисунке 4 узел А посылает пакет узлу D. Найдя адрес получателя в своей внутренней таблице, коммутатор передает пакет в порт 4.

Рисунок 4

Виртуальное соединение между портами коммутатора сохраняется в течение передачи одного пакета, т.е. для каждого пакета виртуальное соединение организуется заново на основе содержащегося в этом пакете адреса получателя.

Поскольку пакет передается только в тот порт, к которому подключен адресат, остальные пользователи (в нашем примере - B и C) не получат этот пакет. Таким образом, коммутаторы обеспечивают средства безопасности, недоступные для стандартных повторителей Ethernet (см. раздел "Сравнение сетевых устройств").

Одновременные соединения

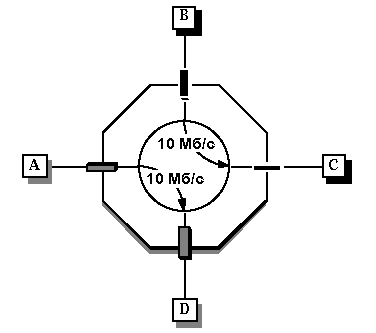

В коммутаторах Ethernet передача данных между любыми парами портов происходит независимо и, следовательно, для каждого виртуального соединения выделяется вся полоса канала. Например, коммутатор 10 Mbps на рисунке 5 обеспечивает одновременную передачу пакета из A в D и из порта B в порт C с полосой 10 Mbps для каждого соединения.

Рисунок 5

Поскольку для каждого соединения предоставляется полоса Mbps, суммарная пропускная способность коммутатора в приведенном примере составляет 20 Mbps. Если данные передаются между большим числом пар портов, интегральная полоса соответственно расширяется. Например, 24 портовый коммутатор Ethernet может обеспечивать интегральную пропускную способность до 120 Mbps при одновременной организации 12 соединений с полосой 10 Mbps для каждого из них. теоретически, интегральная полоса коммутатора растет пропорционально числу портов. Однако, в реальности скорость пересылки пакетов, измеренная в Mbps, меньше чем суммарная полоса пар портов за счет так называемой внутренней блокировки. Для коммутаторов высокого класса блокировка весьма незначительно снижает интегральную полосу устройства.
