Доклад: Интерфейсы модемов

1		Экран		АА		Защитное заземление
2	SRR	Детектор несущей обратного канала		SCF	122	Детектор принимаемого линейного сигнала обратного канала	х
3	SSD	Передаваемые данные обратного канала		SBA	118	Передаваемые данные обратного канала		х
4	3RD	Принимаемые данные обратного канала		SBB	119	Принимаемые данные обратного канала	х
5	SG	Сигнальное заземление	SQ	АВ	•Ю2	Сигнальное заземление		х
6	RC	Общий возврат ОСЕ	SG	АВ	102b	Общий обратный провод DTE	х
7	SRS	Запрос передачи обратного канала	SRS	SCA	120	Запрос передачи обратного канала		х
8	SCS	Готовность обратного канала	SCS	SCB	121	Обратный канал готов	х
9	SC	Общий обратный провод передачи	SG	АВ	102а	Общий обратный провод ОСЕ		х

Расположение контактов разъема интерфейса RS-449/V.36 приведено на рис. 3.15.

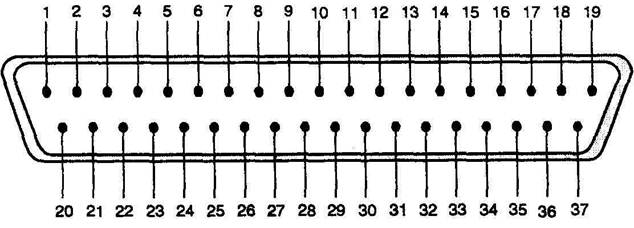

Рис. 3.15. Расположение контактов разъема интерфейса RS-449/V.36

3.3. Интерфейс V.35

Стандарт V.35 появился в начале 80-х годов как спецификация интерфейса между устройствами доступа к сети (мультиплексором, модемом или др.) и высокоскоростной сетью с коммутацией пакетов. Первоначально эта спецификация использовалась для подключения групповых модемов (модемных пулов) к коммутационному устройству.

Рекомендация V.35 определяет синхронный интерфейс для работы по аналоговым широкополосным каналам с полосой пропускания 60-108 кГц (соответствует полосе 12 канальной группы) со скоростью передачи до 48 Кбит/с.

В приложении к стандарту определялся вид электрического соединения, обеспечивающего высокоскоростной последовательный интерфейс между мультиплексором и коммутационным оборудованием сети.

Рынок собственно модемов V.35 не состоялся, но-интерфейс в качестве высокоскоростной замены RS-232 прижился. В спецификации стандарта не был определен тип электрического разъема, но фирма IBM в свое время стала выпускать совместимые с V.35 большие прямоугольные разъемы с массивными прижимными винтами. Получилось очень надежное соединение. Остальные производители коммутационное техники стали повторять конструкцию соединителя IBM, который и стал стандартом де-факто и был принят в качестве рекомендации ISO 2593.

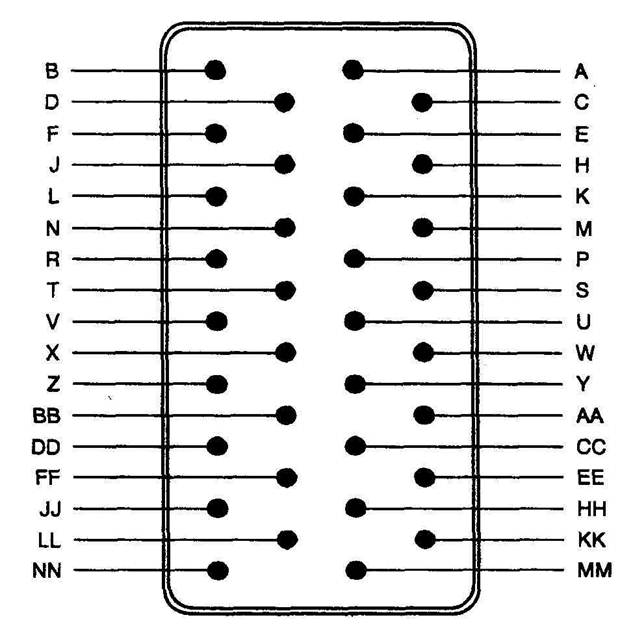

Рис. 3.16. расположение контактов разъема интерфейса V.35

Таблица 3.6. Назначение контактов и сигналов V.35

Обозначени А	е контактов Б	Цепь обмена	Назначение цепи	Напрас отОТЕ	зление от ОСЕ
А		101	Защитное заземление	х	х
В		102	Сигнальное заземление	х	х
С		105	Запрос передачи	х
0		106	Готовность к передаче		х
Е		107	Готовность ОСЕ		х
F		109	Обнаружение несущей		х
Н		108/1 108/2	Подключение ОСЕ к линии Готовность терминала	х х
J		125	Индикатор соединения		х
K.L.M.N			Резерв для ITU-T
Р	S	103	Передаваемые данные	х
R	Т	104	Принимаемые данные		х
U	W	113	Синхронизации передачи	х
V	х	115	Синхронизация приема		х
Y	АА	114	Синхронизация приема		х
Z.BB.CC.DD, EE.FF			Резерв для ITU-T
HH.JJ.KK.LL			Резерв для использования в конкретной стране
MM.NN			Резерв для ITU-T

Контакты несимметричной цепи обмена с электрическими характеристиками V.28 используют один контакт, показанный в столбце А. Каждая несимметричная цепь обмена с электрическими характеристиками V.35 ("1"=-0,55 В, "0"=+0,55 В) используют два контакта, показанные в столбцах А и Б.

Интерфейс V.35 использует комбинацию несимметричных (V.24/V.28) и симметричных (V.35) сигналов. Поэтому максимальная длина соединительного кабеля та же, что и для интерфейса V.24/V.28 (RS-232). В качестве интерфейсного разъема между DTE—DCE используется 34-контактный разъем типа MRAC. Диаметр штырей/отверстий, используемых в 34-контактном разъеме, и соответствие контактов сигналов может отличаться в разных странах. В табл. 3.6 показано назначение сигналов и обозначение контактов разъема ISO 2593 для интерфейса V.35, а на рис. 3.16. приведено расположение его контактов.

В 1988 г. ITU-T отказался от стандарта V.35, заявив, что он устарел. Несмотря на столь категоричное официальное заявление, интерфейс V.35 продолжает существовать. В настоящее время, кроме различного рода высокоскоростных модемов, интерфейс V.35 применяется в мультиплексорах, маршрутизаторах и другом коммуникационном оборудовании, обеспечивая скорость передачи до 2 Мбит/с.

3.4. Интерфейсы Х.21 и X.21bis

Стандарт Х.21 впервые был опубликован в 1972 г. Он определяет физические характеристики и процедуры управления для интерфейса DTE—DCE в режиме синхронной передачи данных и может применяться как в сетях с коммутацией каналов, так и в сетях на выделенных линиях. Стандарт предусматривает дуплексную работу DTE при условии, что DCE связаны друг с другом реальными, а не виртуальными цифровыми линиями связи. Функциональные процедуры Х.21 формализованы в виде диаграмм состояний, рассмотрение которых выходит за рамки данной книги.

Рекомендация ITU-T Х.21 определяет формат передаваемых символов, которые представляются в коде МТК-5 (Международный Телеграфный Код №5). Данный интерфейс рассчитан на сквозную цифровую передачу. В нем в процесс установления соединения и разъединения полностью автоматизирован при помощи набора сигналов о состоянии соединения и о его неисправностях. В ходе передачи данных через интерфейс могут передаваться любые последовательности битов.

Создатели этого стандарта стремились максимально упростить его и, по нашему мнению, достигли своей цели. Так, соединение DTE с DCE требует существенно меньшего числа сигнальных линий, чем аналогичное соединение для интерфейса RS-232.

Назначение сигналов и линий интерфейса Х.21 приведены в табл. 3.7.

Таблица 3.7. Назначение сигналов и линии интерфейса Х.21

Номер контакта DB-15	Описание сигнала	От DCE	От DTE
1	Защитное заземление	х	х
2	Передача (А)		х
3	Управление (А)		х
4	Прием (А)	х
5	Индикация (А)	х
6	Синхронизация (А)	х
7	Свободно
8	Сигнальное заземление	х	х
9	Передача (В)		х
10	Управление (В)		х
11	Прием(В)	х
12	Индикация (В)	х
13	Синхронизация (В)	х
14	Свободно
15	Свободно
