Дипломная работа: Совершенствование существующей локальной вычислительной сети Солнечногорского филиала Современной Гуманитарной Академии

В компьютере, представляющем сервер, установлено больше оперативной памяти, более емкий жесткий диск, более быстрый процессор, чем в клиентском компьютере. Такое требование к ресурсам обусловлено тем, что сервер должен одновременно обрабатывать запросы от нескольких клиентов. На сервере устанавливается специальная сетевая операционная система например Windows NT Server или Windows 2000 Server. Чаще всего сервер предназначен для выполнения определенных задач, например файловый сервер, сервер печати, почтовый сервер и т.д.

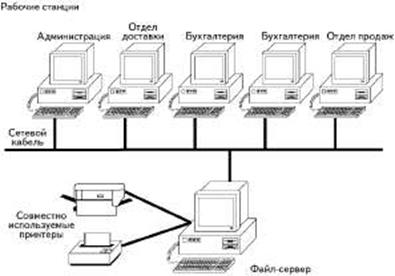

Рис. 1.5. Компоненты сети клиент / сервер

Рис. 1.6. Логическая архитектура типичной одноранговой сети

Компьютер – клиент – это обычный персональные компьютеры с установленной операционной системой Windows, который соединяется с сервером, или с другими компьютерами локальной сети.

Существуют также и комбинированные сети, объединяющие свойства обоих типов сетей. Такие сети довольно популярны, хотя для эффективной работы они требуют более тщательного планирования, в связи с этим и подготовка пользователей должна быть выше. [11]

Таблица 1. Характеристика двух основных типов сетей

1.4 Сетевые архитектуры

1.4.1 Сетевая архитектура Ethernet

Днем рождения Ethernet можно считать 22 мая 1973 г., когда Роберт Меткалф (Robert Metcalfe) и Дэвид Боггс (David Boggs) опубликовали докладную записку, в которой описывалась экспериментальная сеть, построенная ими в Исследовательском центре фирмы Xerox в Пало-Альто. При рождении сеть получила имя Ethernet, базировалась на толстом коаксиальном кабеле и обеспечивала скорость передачи данных 2,94 Мбит/с.

Ключевой фигурой в судьбе Ethernet становится Роберт Меткалф, который в 1979 г. для воплощения своих идей в жизнь создает собственную компанию 3Com, одновременно начиная работать консультантом в Digital Equipment Corporation (DEC). В DEC Меткалф получает задание на разработку сети, спецификации на которую не затрагивали бы патентов Xerox. Создается совместный проект Digital, Intel и Xerox, известный под названием DIX. Задачей консорциума DIX был перевод Ethernet из лабораторно-экспериментального состояния в технологию для построения новых систем, работающих с немалой на то время скоростью передачи данных 10 Мбит/с. Таким образом, Ethernet превращался из разработки Xerox в открытую и доступную всем технологию, что оказалось решающим в становлении его как мирового сетевого стандарта. [18]

В феврале 1980 г. результаты деятельности DIX были представлены в IEEE, где вскоре была сформирована группа 802 для работы над проектом. Ethernet закреплял свои позиции в качестве стандарта. Для успешного внедрения технологии важное значение сыграли дальнейшие шаги «родителей» Ethernet по взаимодействию с другими производителями чипов и аппаратного обеспечения – так, например, группа разработчиков Digital представила чип Ethernet и исходные тексты его программного обеспечения компаниям Advanced Micro Devices (AMD) и Mostek. В результате возможность производить совместимые чипсеты Ethernet получили и другие компании, что сказалось на качестве «железа» и снижении его стоимости. В марте 1981 г. 3Com представила 10 Мбит/с Ethernet-трансивер, а в сентябре 1982 г. – первый Ethernet-адаптер для ПК.

После выхода первых изделий, в июне 1983 г. IEEE утвердил стандарты Ethernet 802.3 и Ethernet 10Base5. В качестве среды передачи предусматривался «толстый» коаксиальный кабель, а каждый узел сети подключался с помощью отдельного трансивера. Такая реализация оказалась дорогостоящей. Дешевой альтернативой с применением менее дорогого и более тонкого коаксиального кабеля, стал 10Base2. Станции уже не требовали отдельных трансиверов для подключения к кабелю. В такой конфигурации Ehternet начал победное шествие по просторам экс – СССР. Главными его преимуществами была простота развертывания и минимальное количество активного сетевого оборудования. Сразу же определились и недостатки. На время подключения новых станций приходилось останавливать работу всей сети. Для выхода сети из строя достаточно было обрыва кабеля в одном месте, поэтому эксплуатация кабельной системы требовала от технического персонала проявлений прикладного героизма.

Следующим шагом развития Ethernet стала разработка стандарта 10Base-T, предусматривавшего в качестве среды передачи неэкранированную витую пару (Unshielded Twisted Pair – UTP). В основу этого стандарта легли разработки SynOptics Communications под общим названием LattisNet, которые относятся к 1985 г. В 10Base-T использовалась топологии «звезда», в которой каждая станция соединялась с центральным концентратором (hub). Такой вариант реализации устранял необходимость прерывания работы сети на время подключения новых станций и позволял локализовать поиск обрывов проводки до одной линии концентратор-станция. Производители получили возможность встраивать в концентраторы средства мониторинга и управления сетью. В сентябре 1990 г. IEEE утверждает стандарт 10Base-T.

Спецификация Ethernet 10Base5 предусматривает выполнение следующих условий (рис. 1.7).

Среда передачи – «толстый» около 12 мм в диаметре коаксиальный кабель (RG-8 или RG-11) с волновым сопротивлением 50 Ом.

Длина кабеля между соседними станциями не менее 2,5 м.

Максимальная длина сегмента сети не более 500 метров.

Общая длина всех кабелей в сегментах не более 2,500 метров.

Общее число узлов на один сегмент сети не более 100.

Сегмент оканчивается терминаторами, один из которых должен быть заземлен. [19]

Ответвительные кабели могут быть сколь угодно короткими, но расстояние от трансивера до адаптера не более 50 метров. В идеальном случае расстояние между соседними станциями должно быть кратно 2,5 м. Основные преимущества 10Base5: большая длина сегмента, хорошая помехозащищенность кабеля и высокое напряжение изоляции трансивера. Благодаря этим качествам «толстый» Ethernet чаще всего применялся для прокладки базовых сегментов (Backbone). Сейчас этот стандарт практически полностью вытеснен более дешевыми и производительными реализациями Ethernet. [11]

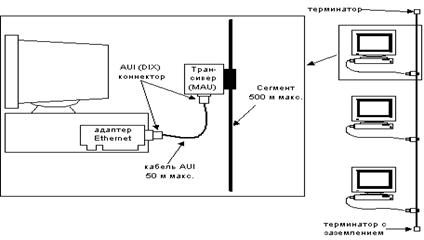

Рис. 1.7. Ethernet 10Base5

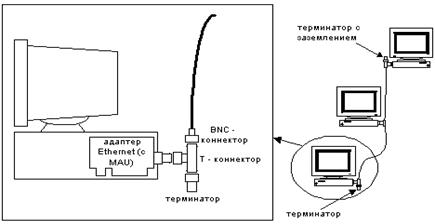

Сеть Ethernet 10Base2 часто называют «тонкой Ethernet» или Thinnet из-за применяемого кабеля. Это одна из самых простых в установке и дешевых типов сетей. Топология сети – общая шина. Кабель прокладывается вдоль маршрута, где размещены рабочие станции, которые подключаются к сегменту при помощи Т-коннекторов. Отрезки сети, соединяющие соседние станции, подключаются к T-коннекторам при помощи BNC-разъемов. Для соединения двух отрезков кабеля применяются I-коннекторы. В сети не более 1024 станций. Сейчас 10base2 применяется в «домашних» сетях. [29]
