Дипломная работа: Поиск фотооборудования
10. Разделение оборудования, статей и альбомов на категории.
11. Возможность связывать оборудование, статьи, альбомы и магазины с тегами. При этом пользователи могут повлиять на уровень принадлежности тега к данному оборудованию (статье и т.д.).
12. Возможность оценивать оборудование, статьи, фотографии и магазины.
13. Возможность комментировать статьи и фотографии. При этом пользователи могут повлиять на степень соответствия комментария к тематике данной статьи или фотографии.
14. Возможность оставлять рекомендации об оборудовании и магазинах. При этом пользователи могут указать, полезна ли им была эта рекомендация или нет.
15. Возможность отправлять сообщения другим пользователям.
16. У зарегистрированного пользователя должна быть возможность добавления оборудования в личные списки «моё оборудование», «продам», «куплю».
17. У партнёров должна быть возможность добавления (актуализации) своего каталога товаров как в ручном режиме, так и в автоматическом.
1.1.7 Требования к дизайну системы
1. Дизайн должен содержать минимум изображений;
2. Дизайн ИСПФ должен быть консервативным – использовать неброские, неяркие цвета и тона;
3. Элементы дизайна не должны сильно влиять на скорость загрузки страниц.

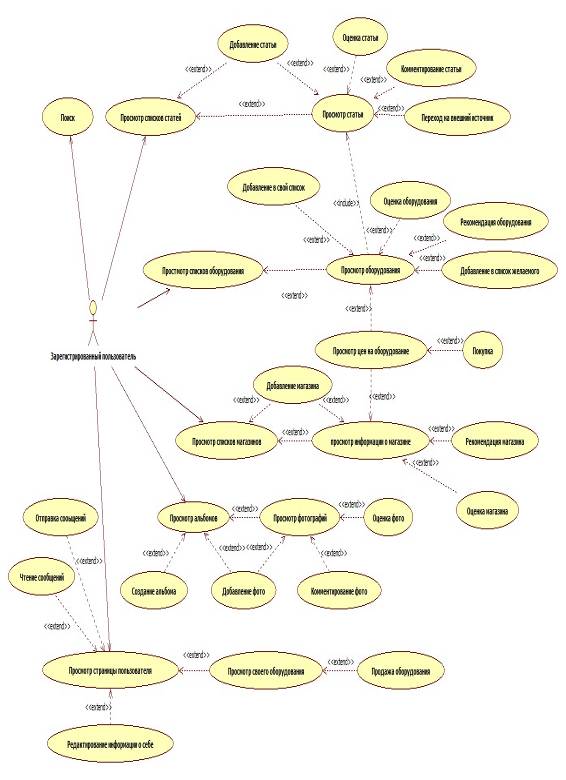

Рисунок 5 – Диаграмма вариантов использования для зарегистрированного пользователя
1.1.8 Требования к шрифтам и кодировке
1. В системе должны использоваться шрифты, входящие в стандартную поставку ОС Windows (старше 98) и ОС Linux;
2. Размер (кегль) шрифтов должен обеспечивать удобство восприятия текста при минимально допустимом размере экрана.
3. Кодировка страниц системы: UTF-8.
1.1.9 Требования к средствам просмотра системы
Сайт должен обеспечивать корректное отображение данных в следующих браузерах:
1. Internet Explorer (версия 5.5 и выше);
2. Opera (версия 7.0 и выше);
3. Mozilla Firefox (версия 1.0 и выше).
1.1.10 Требования к компоновке страниц системы
Ширина информативной области страниц сайта должна быть статична и не превышать 1024px.
1.1.11 Требование к содержанию системы
Страницы Сайта должны быть оптимизированы под поисковые системы Google и Яндекс.
1.2 Проектирование системы
1.2.1 Структура сайта
Основываясь на требованиях пользователей к системе, была составлена общая структура сайта системы. Она изображена на рисунке 6.
Приведем описание общей структуры сайта системы с кратким описанием его компонентов:
1. PhotoHQ – главная страница, на которой будет описано предназначение сайта, что на нём можно найти. Также на этой странице будет ссылка на раздел «Экскурсия по сайту», в котором будут описаны преимущества регистрации и кратки инструкции пользователя;

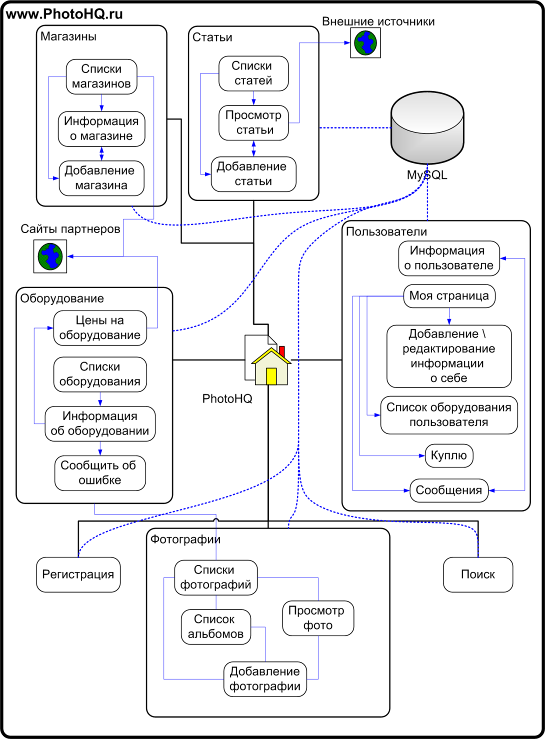

Рисунок 6 – Общая структура сайта
2. Раздел «Регистрация» – Раздел предназначен для регистрации нового пользователя;
3. Раздел «Поиск» – Форма поиска по разделам;
4. Раздел «Оборудование»:
· Списки оборудования – выборки оборудования по критериям, таким как: оценка, теги, тип, количество пользователей у которых оно есть и т.д.;
· Информация об оборудовании – страница, на которой расположена информация по конкретному оборудованию и краткая информация из других разделов, связанная с ним;
· Цены на оборудование – список цен конкретного оборудования, с возможностью перейти на сайт магазина для заказа или связаться с продавцом;
· Сообщить об ошибке – форма для отправки модераторам информации о неточности в описании;
5. Раздел «Статьи»:
· Списки статей – выборки статей по критериям, таким как: оценка, теги и время публикации. Так же они могут быть результатом расширенного поиска;
· Просмотр статьи – страница на которой расположена сама статья, краткая информация из других разделов, связанная с ней, и комментарии. Статья может располагаться на удалённом сайте, тогда происходит редирект на внешний источник;
· Добавление статьи – форма для добавления статьи;
6. Раздел «Магазины»:
· Списки магазинов – выборки магазинов по критериям, таким как: оценка, местоположение и тип.
· Информация о магазине – страница, на которой расположена информация по конкретному магазину и краткая информация из других разделов, связанная с ним.
· Добавление магазина – форма добавления магазина.
7. Раздел «Фотографии»:
· Списки фотографии – выборки фотографии по критериям, таким как: оценка, теги, альбом и т.д.
· Список альбомов – Страница, на которой расположен список альбомов конкретного пользователя.
· Просмотр фото – Страница, на которой будет расположена фотография, информация о ней и комментарии.
· Добавление фотографии – форма загрузки фотографии и добавления информации о ней.
8. Раздел «Пользователи»:
· Информация о пользователе – Страница с информацией о пользователе;
· Моя страница – страница пользователя;
· Редактирование \ добавление информации о себе – Форма Редактирования \ добавления информации о себе;
· Список оборудования пользователя – список оборудования, которое есть у пользователя;
· Куплю – список оборудования, которое пользователь хотел бы купить;
· Сообщения – личные сообщения пользователя.
1.2.2 Структура базы данных
Проанализировав функциональные требования к системе, а также требования пользователей системы была составлена инфологическая и даталогическая модель базы данных. Ниже будут приведены даталогическая и инфологическая модели базы данных.
Инфологическая модель базы данных
Цель инфологического моделирования – обеспечение наиболее естественных для человека способов сбора и представления той информации, которую предполагается хранить в создаваемой базе данных. На рисунке 7 изображена инфологическая схема базы данных.
Даталогическая модель базы данных
На рисунке 8 представлены основные таблицы базы данных системы. Таблицы, автоматически генерируемые фреймворком Django, были скрыты, поскольку не имеют отношения к данному дипломному проекту.

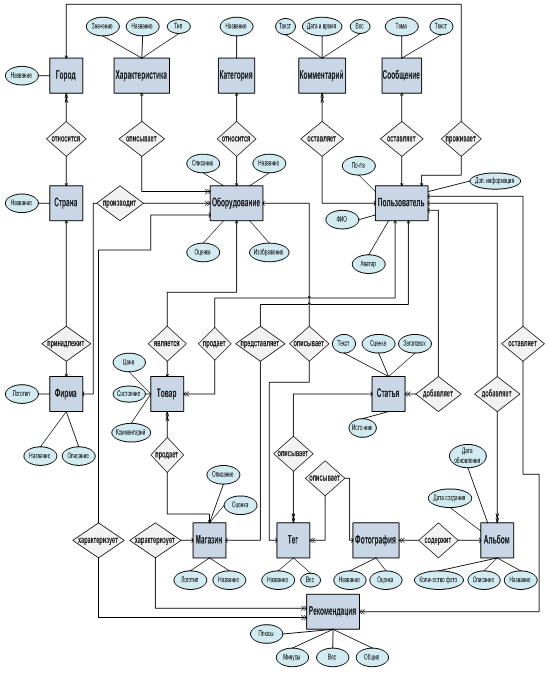

Рисунок 7 – Инфологическая схема базы данных

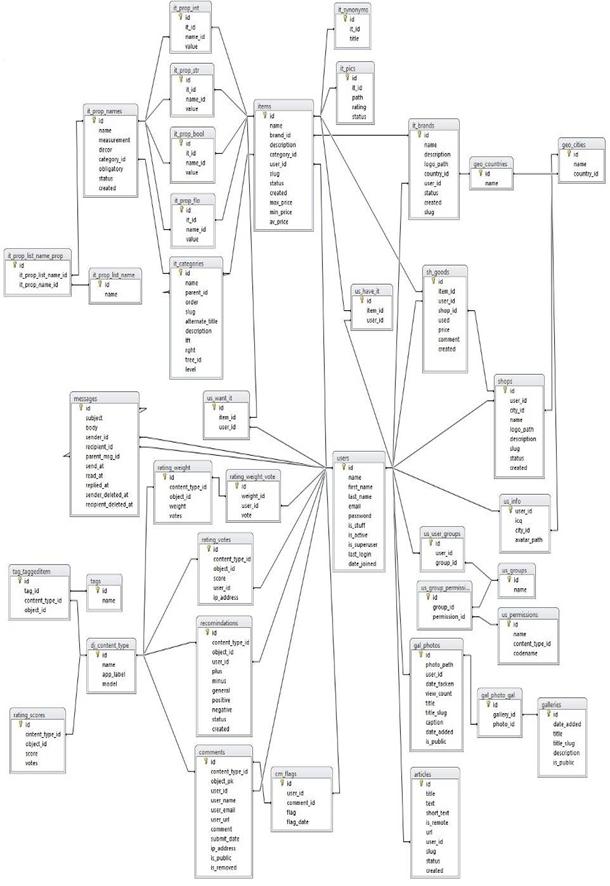

Рисунок 8 – Структура базы данных
Таблица users хранит основную информацию о пользователях
Таблица 1.1 – Users
Название поля | Тип поля |
id | Целочисленный |
name | Строковый |
first_name | Строковый |
last_name | Строковый |
Строковый | |
password | Строковый |
is_stuff | Логический |
is_active | Логический |
is_superuser | Логический |
last_login | Целочисленный |
date_joined | Целочисленный |
- id – уникальное поле таблицы численного типа, содержащее номер пользователя;
