   Дипломная работа: Интегральная атака против блочного симметричного шифра Crypton

Поскольку операция зашифровки или расшифровки отдельного блока в процессе кодирования пакета информации выполняется многократно (иногда до сотен тысяч раз), а значение ключа и, следовательно, функций Vi(Key) остается неизменным, то иногда становится целесообразно заранее однократно вычислить данные значения и хранить их в оперативной памяти совместно с ключом. Поскольку эти значения зависят только от ключа, то оин в криптографии называются материалом ключа. Необходимо отметить, что данная операция никоим образом не изменяет ни длину ключа, ни криптостойкость алгоритма в целом. Здесь происходит лишь оптимизация скорости вычислений путем кеширования (англ. caching) промежуточных результатов. Описанные действия встречаются практически во многих блочных криптоалгоритмах и носят название расширение ключа (англ. key scheduling)


1.2 Обзор известных БСШ

1.2.1 Анализ симметричного блочного шифра Rijndael

Шифр реализует совершенно нетрадиционную криптографическую парадигму, полностью отказавшись от сети Фейстела[7],[8]. К достоинствам алгоритма относят: очень хорошее быстродействие на всех платформах от 8-битных до 64-битных, самый высокий потенциальный параллелизм среди претендентов, минимальные требования к ресурсам оперативной и постоянной памяти в реализации без кеширования некоторых операций, устойчивость к подавляющему большинству атак по времени исполнения и потребляемой мощности, структура шифра позволяет использовать любые комбинации размеров блока и длин ключа, кратные 32 бит (при достижении размером блока определенных границ требуется только увеличение числа раундов). При этом процедуры шифрования/дешифрования и операции расширения ключей различаются между собой достаточно сильно по сравнению с простым изменением порядка ключей либо операцией наложения, характерных для сети Фейстела, что увеличивает суммарный объем кода алгоритма.

Как показали предварительные исследования [9],[10], Rijndael может быть очень эффективно реализован на самых разных процессорах и чрезвычайно успешно противостоит известным криптоаналитическим атакам.

Rijndael представляет собой итеративный блочный шифр, имеющий переменную длину блоков и различные длины ключей. Длина ключа и длина блока могут быть независимо друг от друга 128, 192 или 256 бит.

Разнообразные преобразования работают с промежуточным результатом, называемым Состоянием (State).

Состояние можно представить в виде прямоугольного массива байтов. Этот массив имеет 4 строки, а число столбцов обозначено как Nb и равно длине блока, деленной на 32.

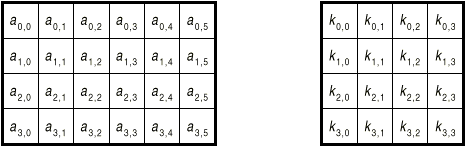

Ключ шифрования также представлен в виде прямоугольного массива с четырьмя строками. Число столбцов обозначено как Nk и равно длине ключа, деленной на 32. Это показано на рисунке 1.4.

Рисунок 1.4. Пример представления Состояния (Nb=6) и Ключа шифрования (Nk=4).

В некоторых случаях ключ шифрования показан как линейный массив 4-байтовых слов. Слова состоят из 4 байтов, которые находятся в одном столбце (при представлении в виде прямоугольного массива) как показано на рисунке 1.4 взятый с [11].

Входные данные для шифра ("открытый текст", если используется режим шифрования ECB) обозначаются как байты состояния в порядке a0,0, a1,0, a3,0, a0,1, a1,1, a3,1 ,a4,1 ... После завершения действия шифра выходные данные получаются из байтов состояния в том же порядке.

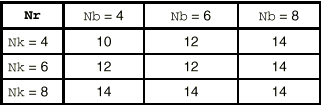

Число циклов обозначено как Nr и зависит от значений Nb и Nk. Оно приведено в Таблице 1.2

Таблица 1.2 Число циклов (Nr) как функция от длины ключа и длины блока.


Цикловое преобразование состоит из четырех различных преобразований. На псевдо-Си это выглядит следующим образом:

Round (State, RoundKey)

{

ByteSub(State); // замена байт

ShiftRow(State); // сдвиг строк

MixColumn(State); // замешивание столбцов

AddRoundKey(State, RoundKey); // добавление циклового ключа

}

Последний цикл шифра немного отличается. Вот как он выглядит:

FinalRound(State, RoundKey)

{

ByteSub(State); // замена байт

ShiftRow(State); // сдвиг строк

AddRoundKey(State, RoundKey); // добавление циклового ключа

}

В приведенной записи, "функции" - Round, ByteSub и т.д. выполняют свои действия над массивами, указатели (т.е. State, RoundKey) на которые им передаются.

Как можно заметить, последний цикл отличается от простого цикла только отсутствием замешивания столбцов. Каждое из приведенных преобразований разобрано далее.

Преобразование ByteSub представляет собой нелинейную замену байт, выполняемую независимо с каждым байтом состояния. Таблицы замены (или S-блоки) являются инвертируемыми и построены из композиции двух преобразований:

1. Первое - получение обратного элемента относительно умножения в поле GF(28), '00' переходит сам в себя.

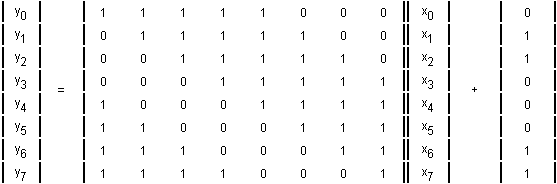

2. Применение афинного преобразования (над GF(2)), определенного как:

Табл. 1.3. Таблицы замены

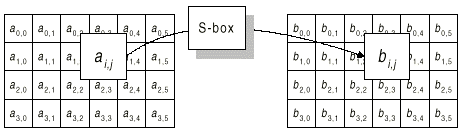

Применение описанного S-блока ко всем байтам состояния обозначено как ByteSub(State). Рисунок 1.5 иллюстрирует применение преобразования ByteSub к состоянию.

Рисунок 1.5 ByteSub действует на каждый байт состояния.

Последние 3 строки состояния циклически сдвигаются на различное число байт. Строка 1 сдвигается на С1 байт, строка 2 - на С2 байт и строка 3 - на С3 байт. Значения сдвигов С1, С2 и С3 зависят от длины блока Nb. Их величины приведены в таблице 1.4.


Таблица 1.4. Величина сдвига для разной длины блоков.

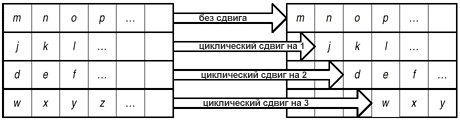

Операция сдвига последних 3 строк состояния на определенную величину обозначена как ShiftRow(State). Рисунок 1.5 показывает влияние преобразования на состояние.

Рисунок 1.5 ShiftRow действует на строки состояния.

В преобразовании замешивания столбцов (MixColumn) столбцы состояния рассматриваются как многочлены над GF(28) и умножаются по модулю x4+1 на многочлен c(x), выглядящий следующим образом:

c(x)='03' x3 + '01' x2 + '01' x + '02'(1.8)

Это может быть представлено в виде матричного умножения. Пусть b(x)=c(x)a(x),

Табл. 1.6 Матричное умножение

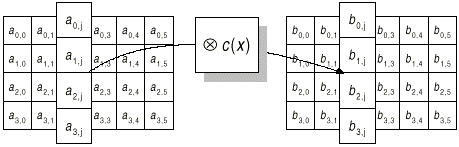

Применение этой операции ко всем четырем столбцам состояния обозначено как MixColumn(State). Рисунок 1.7 демонстрирует применение MixColumn к состоянию.

Рисунок 1.7 MixColumn действует на столбцы состояния.

В следующей операции цикловой ключ добавляется к состоянию посредством простого EXOR. Цикловой ключ вырабатывается из ключа шифрования посредством алгоритма выработки ключей (key schedule). Длина циклового ключа равна длине блока Nb.

Преобразование, содержащее добавление посредством EXOR циклового ключа к состоянию, обозначено как AddRoundKey(State, RoundKey). Оно проиллюстрированно на рисунке 1.8.

Рисунок 1.8. Добавление ключа

При добавлении ключа цикловой ключ складывается посредством EXOR с состоянием.

Цикловые ключи получаются из ключа шифрования посредством алгоритма выработки ключей. Он содержит два компонента: расширение ключа (Key Expansion) и выбор циклового ключа (Round Key Selection).

Основополагающие принципы алгоритма выглядят следующим образом:

- общее число бит цикловых ключей равно длине блока, умноженной на число циклов плюс 1 (например, для длины блока 128 бит и 10 циклов требуется 1408 бит циклового ключа).

- ключ шифрования расширяется в Расширенный Ключ (Expanded Key).

- цикловые ключи берутся из Расширенного ключа следующим образом: первый цикловой ключ содержит первые Nb слов, второй - следующие Nb слов и т.д.

Расширенный ключ представляет собой линейный массив 4-ех байтовых слов и обозначен как W[Nb*(Nr+1)]. Первые Nk слов содержат ключ шифрования.

Все остальные слова определяются рекурсивно из слов с меньшими индексами. Алгоритм выработки ключей зависит от величины Nk: ниже приведена версия для Nk равного или меньшего 6 и версия для Nk большего 6.

Для Nk<6 или Nk=6 мы имеем:

KeyExpansion(CipherKey,W)

{

for (i = 0; i < Nk; i++) W[i] = CipherKey[i];

for (j = Nk; j < Nb*(Nk+1); j+=Nk)

{

W[j] = W[j-Nk] ^ SubByte( Rotl( W[j-1] ) ) ^ Rcon[j/Nk];

for (i = 1; i < Nk && i+j < Nb*(Nr+1); i++)

W[i+j] = W[i+j-Nk] ^ W[i+j-1];

}

}


Как можно заметить, первые Nk слов заполняются ключом шифрования. Каждое последующее слово W[i] получается посредством EXOR предыдущего слова W[i-1] и слова на Nk позиций ранее W[i-Nk]. Для слов, позиция которых кратна Nk, перед EXOR применяется преобразование к W[i-1], а затем еще прибавляется цикловая константа. Преобразование содержит циклический сдвиг байтов в слове, обозначенный как Rotl, затем следует SubByte - применение замены байт.

Для Nk>6 мы имеем:

KeyExpansion(CipherKey,W)

{

for (i=0; i<Nk; i++) W[i]=CipherKey[i];

for (j=Nk; j<Nb*(Nk+1); j+=Nk)

{

W[j] = W[j-Nk] ^ SubByte(Rotl(W[j-1])) ^ Rcon[j/Nk];

for (i=1; i<4; i++) W[i+j] = W[i+j-Nk] ^ W[i+j-1];

W[j+4] = W[j+4-Nk] ^ SubByte(W[j+3]);

for (i=5; i<Nk; i++) W[i+j] = W[i+j-Nk] ^ W[i+j-1];

}

}

Отличие для схемы при Nk>6 состоит в применении SubByte для каждого 4-го байта из Nk.
