Распределение потенциала по пов-ти земли осуществляется по з-ну гиперболы.

Напряжение прикосновения — это разность потенциалов точек эл. цепи, которых человек касается одновременно, обычно в точках расположения рук и ног.

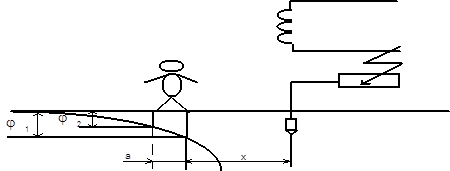

Напряжение шага — это разность потенциалов j1 и j2 в поле растекания тока по пов-ти земли между точками, расположенными на расстоянии шага (» 0,8 м).

Виды и анализ электрических сетей.

3-х фазная 3-х проводная сеть с изолированной нейтралью
Норм. реж раб.		VПР = VФ ; VА = VФ  U до 1000 В R4 = 1000 Ом RИЗ = 500000 Ом мА (легкое дрожание пальцев)
Ав.. реж раб.		R4 = 1000 Ом; RЗИ = 100 Ом мА I4=346 мА (паралич сердца)
3-х фазная 4-х проводная с заземленной нейтралью
Норм.реж раб.		VФ = 220 В, R4 = 1000 Ом, RН = 4 Ом мА I4 = 220 мА (паралич сердца)
Ав.. реж.раб.		R4 = 1000 Ом; RН = 4 Ом; RЗИ = 100 Ом; VФ = 220 В I4=225 мА (паралич сердца)

Методы и средства защиты: заземление, зануление, отключение и др.

Выбор средств защиты зависит от:

 режима эл. сети;

 вида эл. сети;

 условий эксплуатации

Средства электробезопасности:

 общетехнические;

 специальные;

 средства индивидуальной защиты

Общетехнические средства защиты.

Рабочая изоляция

Для оценки изоляции используют следующие критерии:

- сопротивление фаз эл. проводки без подключенной нагрузки R1³0,05;

- сопротивление фаз эл. проводки с подключенной нагрузкой R2³0,08 МОм.

Двойная изоляция

Недоступность токоведущих частей (используются осадительные ср-ва — кожух, корпус, эл. шкаф, использование блочных схем и т.д.)

Блокировки безопасности (механические, электрические)

 Малое напряжение.

Для локальных светильников (36 В), для особоопасных помещений и вне помещений.

12 В используется во взрывоопасных помещениях.

Меры ориентации (использование маркировок отдельных частей эл. оборудования, надписи, предупредительные знаки, разноцветовая изоляция, световая сигнализация).

Специальные средства защиты.

заземление;

зануление;

защитное отключение

Принцип действия заземления.

Снижение напряжения между корпусом, оказавшимся под напряжением (в случае аварийной ситуации) и землей, до безопасной величины.

Заземление используется в 3-х фазных 3-х проводных сетях с изолированной  нейтралью. Эта система заземления работает в том случае, если

RН £ 4 Ом; V < 1000 В; RН £ 0,5 Ом; V > 1000 В (ПУЭ-85)

Принцип действия зануления.

Преднамеренное соединение корпусов эл. установок с многократно заземленной нейтралью трансформатора или генератора.

Превращение замыкания на корпус в однофазное короткое замыкание за счет срабатывания токовой защиты, которая отключает систему питания и тем самым отключается поврежденное устройство.

Принцип действия защитного отключения.

Это преднамеренное автоматическое отключение эл. установки от питающей сети в случае опасности поражения эл. током.

Условия, при которых выполняется заземление или зануление в соответствии с требованиями ПУЭ-85.

В малоопасных помещениях 380 В и выше переменного тока 440 В и выше постоянного тока

В особо опасных помещениях, помещениях с повышенной опасностью и вне помещений 42 В и выше переменного тока 110 В и выше пост. тока

При всех напряжениях во взрывоопасных помещения.

Заземляющие устройства бывают естественными (используются конструкции зданий) в этом случае нельзя использовать те элементы, которые при попадании искры приводят к аварии (взрывоопасные).

Искусственные — контурное и выносное защитное заземляющее устройство.

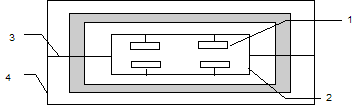

Пример. Контурное заземляющее устройство.

эл. установка;

внешний контур;

шина заземления;

внутренний контур

Требования эл. безопасности к установкам ЭТИ (электро-технических изделий)

ЭТИ должны быть сконструированы таким образом, чтобы обеспечивалась эл. безопасность. Если такие условия создать нельзя, они должны быть перечислены в инструкции.

ГОСТ 12.2.007.0-75 ССБТ

В соответствии с этим ГОСТом оговариваются классы безопасности.

Многообразие средств защиты и условий эксплуатации привели к унификации средств защиты. В условиях экспорта-импорта ЭТИ, была создана IP.

IP-30 3 - степень защиты 0 - степень защиты

IP-44 4 - от попадания внутрь 4 - — ² —

IP-5х 5 - оболочки тв. тел х - влаги

Производственное освещение.

Вся информация подается через зрительный анализатор. Вред. воздействие на глаза человека оказывают следующие опасные и вред. производственные факторы:

 Недостаточное освещение раб. зоны;

 Отсутствие/недостаток естественного света;

 Повышенная яркость;

 Перенапряжение анализаторов (в т.ч. зрительных)

По данным ВОЗ на зрение влияет:

 УФИ; яркий видимый свет;

 мерцание;

 блики и отраженный свет.

Физиологические характеристики зрения.

острота зрения;

устойчивость ясного видения (различие предметов в течение длительного времени);

контрастная чувствительность (разные по яркости);

скорость зрительного восприятия (временной фактор);

адаптация зрения;

аккомодация (различие предметов при изменении расстояния).

Светотехнические величины.

Это понятие связано с той или иной осветительной установкой.

1. Световой поток F, [лм] - люмен

2. Сила света J, [кд] - кандела

 J = F/w

3. Освещенность E, [лк] - люкс

 E = F/S

4. Яркость L, [кд/м2]

 L = J/S

5. Контраст К К = (L0 - LФ)/L0

Контраст бывает: - большой (К>0,5); - средний (К = 0,2 - 0,5); - малый (К<0,2).

6. Фон — поверхность, которая прилегает к объекту различения.

Наименьший размер объекта различения с фоном.

7. Коэффициент отражения r

r = FПАД/FОТР

В зависимости от коэф. отражения фон бывает:

- светлый r = 0,2 - 0,4; - темный r < 0,2.

Естественное освещение.

При естественном освещении к-либо точки горизонтальной плоскости, за основу  при нормировании принимается минимально допустимая величина коэффициента

естественной освещенности.

Коэф. ест. освещ. (КЕО) = Е = EВН/ЕСН×100%, где

EВН - освещенность к-либо точки горизонтальной пов-ти, находящейся внутри помещения [лк];

ЕСН - освещенность к-либо точки, находящейся снаружи помещения на расстоянии 1 м от здания [лк];

Системы естественного освещения.

;;

Боковое освещение;

Верхнее освещение;

Комбинированное освещение.

Эти величины в соответствии со СНиП II-4-79 (Строительные нормы и правила. Естественное и искусственное освещение. Нормы проектирования - М, Стройиздат, 1980) нормируются.

Для выбора естественного освещения необходимо учитывать следующие факторы:

Характеристика зрительной работы;

Минимальный размер объекта различения с фоном;

Разряд зрительной работы;

Система освещения.

В зав-ти от величины объекта различения с фоном все зрительные работы подразделяются на 8 разрядов.

Разряд зрительной работы — отношение минимального размера объекта различения с фоном к расстоянию от органов зрения до объекта различения.

Искусственное освещение.

Искусственное освещение — освещение помещ. прямым или отраженным светом искусств. источника света
