Введение.
Основными задачами российской промышленности являются более полнолное удовлетворение потребностейнародного хозяйства высококачественной продукцией, обеспечение технического перевооружения и интенсификации производства во всех областях.
Поставленные задачи должны решать высококвалифицированные инженеры-машиностроители, в деятельности которых применение на практике технологических наук имеет очень большое значение.
В данной работе мы рассматриваем лишь небольшую часть основных процессов изготовления детали на примере втулки. Описаны основные параметры этой детали, технические характеристики материала, из которого она изготавливается. Способ получения и расчёта режимов резания технологических процессов, таких как фрезерование, протягивание, сверление и резьбонарезание. А также рассчитано основное технолгическое время изготовления данной детали.
![]() |
|||
|
Описание конструкции детали.

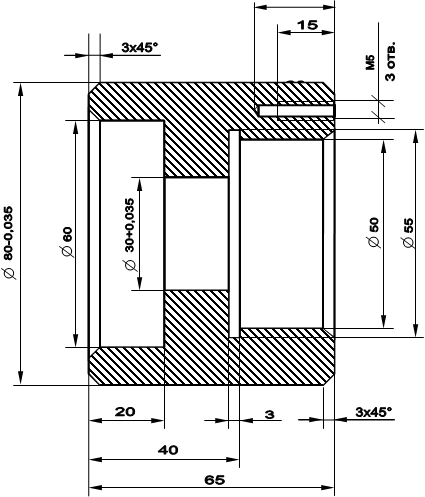

Дано
— втулка. Изготавливается из сортового проката круг .
Материал детали Сталь 45Х (данные по этой стали приведены ниже); определяется
ГОСТом 1050-74. Вид проката, из которого изготавливается деталь, — круг
горячекатный повышенной и нормальной точности с постоянной характеристикой
поперечного сечения; диаметр — 80мм. Определяется ГОСТом 2590-71. Внутренний
диаметр проката — 25мм.
Втулка конструктивно представляет собой вал с отверстием.
Втулка — тело вращения. Из требований предъявляемых к шероховатости обрабатываемых поверхностей можно сделать вывод, что поверхности, обрабатываемые по 6-ому классу точности (RA=2,5) являются остновными, то есть по ним присходит соединение втулки с другими деталями.
Втулку в основном изготавливают из конструкционных и легированных сталей, отвечающих требованиям высокой точности, хорошей обрабатываемости, малой чувствительности к конструкционным напряжениям, повышенной износостойкостью.
Втулка работает без смазки; нагрузки, действующие на неё, передаются черезтри отверстия диаметром 5мм. При помощи этих отверстий втулка крепится к корпусу, а отверстие диаметром 30мм используется для вала, который передаёт вращательное движение.
Деталь достаточно технологична, допускает применение высокопроизводительных режимов обработки, имеет хорошие базовые поверхности и проста по конструкции. Расположение крепёжных отверстий допускает многоинструментальную обработку. Поверхности вращения могут быть обработаны на многошпиндельных станках.
Выбор заготовки.
При выборе заготовки учитывают:
- тип производства;
- материал заготовки;
- конфигурацию;
- размеры;
- элементы детали.
Данная деталь — втулка — изготавливается штамповкой на горизонтально-ковочных машинах (ГКМ). Штамповка на ГКМ является одним из самых производительных способов и рентабельна для заготовки данной детали. Производительность до 400 поковок в час. Допуски и припуски на поковки, изготовляемые на ГКМ, ркгламентируются ГОСТом 7505-55. Требуемое усилие на ГКМ расчитывается по формуле:
![]() |
где Dnk — диаметр поковки в мм;
k— коэффициент. Для поковок простой формы k=0.05
P=0.05·(80)2 = 320, тс
Точность и качество поверхности заготовки, изготовливаемой ковкой по ГОСТу 7505-55 3-я группа точности, определяется высотой неровностей и дефектным слоем (Rz+T)=1.5 мм
Кривизна DК (мкм/мм) для поковок диаметром 85мм, обработанных ковкой, 3мм.
Общая кривизна заготовки:
rК0 = DКL, где L — общая длина заготовки в м (с учётом припуска 63мм).
rК0 = 0.003·0.063 = 1.89·10-4м
Значение коэффициента уточнения Ку после обтачивания:
чернового и однократного — 0.06
получистового — 0.05
чистового — 0.04.
Данная деталь — втулка — относится ко второй группе (повышенной точности) — деталь крупносерийного и среднесерийного производства.
Втулка изготавливается из материала Сталь45Х (ГОСТ 1050-74). Приведём особенности этой стали.
Материал заготовки.
Сталь 45Х.
Заменитель — стали: 40Х, 50Х, 45ХЦ, 40ХГТ, 40ХФ, 40Х2АФЕ.
Вид поставки:
1. Сортовой прокат, в том числе фасонный. ГОСТы: 4543-71, 2590-71, 2591-71, 10702-78.
2. Калиброванный пруток. ГОСТы: 7417-75, 8559-75, 8560-78, 1051-73.
3. Шлифованный пруток и серебрянка. ГОСТ 14955-77.
4. Лист толстый. ГОСТы: 1577-81, 19903-74.
5. Полоса. ГОСТы: 103-76, 82-70.
6. Поковки и кованные заготовки. ГОСТы: 1133-71, 8479-70.
Назначение: валы, шестерни, оси, болты, шатуны, втулки и другие детали, к которым предъявляются требования повышенной твёрдости, износостойкости, прочности и работающие при незначительных ударных нагрузках.
Температура критических точек, 0С
АС1 |
АС3(АСm) |
r3(АrCm) |
Ar1 |
MH |
735 | 770 | 690 | 660 | 355 |
Химичекий состав (ГОСТ 4543-71):
С | 0.41-0.49 % |
Si | 0.17-0.37 % |
Cr | 0.80-1.10 % |
Mn | 0.50-0.80 % |
P | Не более 0.035 % |
S | Не более 0.035 % |
Cu | Не более 0.30 % |
Ni | Не более 0.30 % |
Ударная вязкость, КСИ, Дж/см2
Температура, 0С |
||
+20 | — 40 | — 80 |
55 | 51 | 39 |
Механические свойства.
Г О С Т |
Состояние поставки, режимы термообработки |
Сечение, мм |
|
s0.2 sВ d3 y |
КСИ Дж/см2 |
HB, не более | |||
4543-71 |
Пруток. Закалка 8400С, масло. Отпуск 5200С, вода или масло |
25 | - | 830 | 1030 | 9 | 45 | 49 | - |
8479-70 | Поковки, нормализация. |
До 100 300-500 500-800 |
315 |
315 315 315 |
570 570 570 |
17 12 11 |
38 30 30 |
39 29 29 |
167-207 167-207 167-207 |
…закалка, отпуск | 500-800 | 315 | 315 | 570 | 11 | 30 | 29 | 167-207 | |
…нормализация |
До 100 100-300 300-500 |
345 |
345 345 345 |
590 590 590 |
18 17 14 |
45 40 38 |
59 54 49 |
174-217 174-217 174-217 |
|
…закалка, отпуск |
500-800 100-300 300-500 |
395 |
345 395 395 |
590 615 615 |
12 15 13 |
33 40 35 |
39 54 49 |
174-217 187-229 187-229 |
|
100-300 300-500 |
440 |
440 440 |
635 635 |
14 13 |
40 35 |
54 49 |
197-235 197-235 |
||
До 100 100-300 |
490 |
490 490 |
655 655 |
16 13 |
45 40 |
59 54 |
212-248 212-248 |
||
100-300 | 540 | 540 | 685 | 13 | 40 | 49 | 223-262 | ||
До 100 | 590 | 590 | 735 | 14 | 45 | 59 | 235-277 | ||
До 100 | 640 | 640 | 785 | 13 | 42 | 59 | 248-293 |
