Глава 1. Анализ и уточнение проектных материалов и местных условий строительства.
1) Город Тверь,Тверская область.
Речной порт на Волге при впадении в неё реки Тверцы. Железнодорожная станция на линии Москва-Ленинград, в 167 км к северо-западу от Москвы. Население 367 тыс.чел. Площадь области 84,1 тыс.км2 . Преобладают дерново-подзолистые, подзолистые, подзолисто-глеевые почвы. На моренных отложениях - преимущественно суглинистые и супесчаные, в районах Валдайской возвышенности и на зандровых низинах - много песков и супесей, торфяно-подзолисто-глеевые почвы, местами - болотные.
2) Категория улицы - общегородская магистральная регулируемая.
3) Технические характеристики улицы:
n расчетная скорость движения - 100 км/ч,
n ширина полосы движения - 3,75 м,
n число полос движения - 2-4,
n наименьший r кривых в плане - 400 м,
n наибольший продольный уклон - 60% ,
n наибольшая ширина зем.полотна - 40 м.
4) Климатические характеристики.
n дорожно-климатическая зона - II,
n подзона (северная) - II1,
n глубина промерзания - 1,35 м,
n климат умеренно-континентальный,
n средняя температура января от -8,5 до -10,5°С,
n средняя температура июля от 17 до 18°С,
n количество осадков 550-750 мм в год.
5) Начало сезона земляных работ:
Дата начала работ 24.04
Дата окончания 20.10
Продолжительность сезона 180
Количество нерабочих дней по климатическим условиям 13
6) Оценка грунтовых гидрологических условий.
2,6 - DH = РУГВ
2,6 - 1,4 = 1,2
7) Высота капиллярного поднятия воды в грунте.
Грунт Высота кап. поднятия воды, м
суглинок легкий 1,0 - 1,5
8) Определение плотности влажности грунта.
естественного сложения 1625 кг/м3 ,
насыпного 1435 кг/м3 ,
при стандартном уплотнении 1700 кг/м3 ,
оптимальная влажность 16%.
9) Характеристики грунтов.
rвл=rсх (1+W),где W-оптимальная влажность.
rвл=1700 (1+0,16)=1972 кг/м3 ,
10) Крутизна откосов траншей.
Наибольшая допустимая крутизна откосов при глубине траншеи, м
3-5м 1 : 0,75
Вывод: Так как нижняя точка траншеи лежит ниже уровня грунтовых вод, то требуется принять меры по их отводу.
Глава 2. Основные принципы расположения инженерных сетей.
Располагать под технической полосой в одной траншее телефонные кабели, теплопровод и водопровод ( в коллекторе ). Газопровод или канализацию в траншее, а кабели наружного освещения под мачтами освещения.
Во второй траншее располагать водосток ( смотровой колодец к нему ), оставшиеся инженерные сети и кабели освещения.
I Выбираем конструкции сетей.
| 1) Для водостока берем безнапорные, круглые, железобетонные трубы. | |
|
Внутренний диаметр 700 мм, Длина трубы 5,10 м Масса трубы 2,25 т. |
|
|
2) Для водопровода берем чугунные трубы. Внутренний диаметр 700 мм, Длина трубы 5,00 м, Масса 1 метра трубы 287,2 кг, Масса трубы 1436 кг. |
|
3) Для канализации берем чугунные трубы.
Внутренний диаметр 800 мм,
Длина трубы 4,00 м,
Масса 1 метра трубы 359,8 кг,
Масса трубы 1439,2 кг.
4) Для теплопровода берем стальные трубы с теплоизоляцией из битумоперлита.
Внутренний диаметр 400 мм,
Наружный диаметр 600 мм,
Длина трубы 12 м,
Масса трубы 1,85 т.

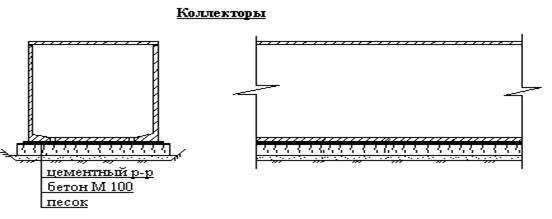

II Определение ширины коллектора.
Вк=2Dтеп+впр+2j = 2*0,6 + 0,8 +2*0,2 = 2,4 м, где
Вк- ширина коллектора,
Dтеп- наружный диаметр теплопровода,
впр- ширина прохода,
j - расстояние от трубопровода до стенок коллектора.
Принимаем: ширину коллектора 2,4 м,
высоту коллектора 2,4 м,
длину монтажного элемента 3,6 м,
наибольшая масса монт. элемента 13,8 т.
Способ монтажа подземных сетей - блоками коллектором, т.к. ширина коллектора 2,4м , то принимаем наименьшую ширину траншеи по дну (м) при:
1) сварных соединениях сетей 2,4 + 1,4 = 3,8 м,
2) раструбных соединениях сетей 2,4 + 1,4 = 3,8 м,
3) фальцевых и на муфтах 2,4 + 1,4 = 3,8 м.
При диаметре водостока 700 мм принимаем
n диаметр круглых колодцев 1250 мм;
n ширину прямоугольных колодцев 1200 мм;
n высоту рабочей камеры (без люка) 1,65 м;
n массу монтажного элемента 1,2 т.
III Расположение инженерных сетей в траншеях.
Глубина промерзания грунта - 1,35 м.
ЛЕВАЯ ТРАНШЕЯ:
Водопровод, теплопровод, телефонный кабель располагаем в коллекторе. В траншее также располагаем канализацию и кабели наружного освещения.
Общие коллекторы: не менее 0,5 м до верха коллектора.
Итого: 2,9 м.
Канализация: при диаметре трубы более 500 мм - не менее 0,7 м до верха трубы, лоток трубы на 0,5 м ниже глубины промерзания.
Итого: 1,85 м.
Высота коллектора 2,4 м,
Основание коллектора 0,22 м,
Высота до верха коллектора (от поверхности земли) 0,5 м
2,4 + 0,22 + 0,5 = 3,12 м Þ При глубине траншеи более 3 м наибольшая допустимая крутизна откосов будет 1: 0,75.
Для кабелей наружного освещения ширину траншеи по дну примем 0,5 м. При глубине заложения коллектора 3,12 м , крутизна откосов будет (3,12 - 0,7):1,815. Таким образом от ЛЭП до коллектора будет 1,815 + 0,5 = 2,315 м. Ширину траншеи по дну для коллектора принимаем 3,8 м.
В смежной (совместной) траншее помимо кабелей наружного освещения и общего коллектора разместим канализацию. Наименьшая глубина заложения канализации: лоток трубы на 0,5 м ниже глубины промерзания (1,35 м). Таким образом получается при внутреннем диаметре трубы 800 мм
1,35 + 0,5 = 1,85 м
Т.к. dтр = 800 мм, то ширина траншеи по дну (при раструбных соединениях) 1,8м. В итоге полная ширина левой траншеи Втрлев= 10,78 м .
ПРАВАЯ ТРАНШЕЯ:
Внутренний диаметр водостока 0,7 м. Наименьшая глубина заложения водостока (канализация дождевая): лоток трубы ниже глубины промерзания на 0,5 м. Таким образом, при толщине стенок 0,1 м (трубы ж/б) и учета рабочей камеры смотрового колодца (1,65 м) и горловины (0,55 м) будем иметь глубину траншеи - 2,2 м.
Для водостока ширина траншеи по дну при раструбных соединениях и наружном диаметре трубы 0,9 м имеем 1 + 0,9 = 1,9 м.
В итоге полная ширина правой траншеи Втрпр = 5,7 м.
Глава 3. Проект организации строительства (ПОС).
Находим необходимое количество труб.
Nтр = Lул / lтр, где Lул - длина улицы,
lтр- длина трубы.
1) Для водостока Nтр = 294,1 (295) шт.
2) Для водопровода Nтр= 300 шт.
3) Для канализации Nтр= 375 шт.
4) Для теплопровода Nтр= 125 шт.
Находим необходимое количество колодцев.
Nк=Lул / lк ,где Lул- длина улицы,
lтр- длина трубы.
1) Смотровых колодцев Nк = 15 шт.
2) Водоприемных колодцев Nк = 50 шт.
Расчет объемов работ:
1. Растительный грунт
Vрг = Bул * hр * Lул, где Bул - ширина улицы (Bул=66,48м),
hр - толщина снимаемого растительного слоя(hр=0,2м),
Vрг = 66,48 * 0,2 * 1500 = 19944 м 3 .
2. Объем грунта, подлежащий вывозу
Vв =Vрг-( Bтрпр + Bтрлев)* hр * Lул ,где Bтрпр - ширина правой траншеи по верху,
Bтрлев - ширина левой траншеи по верху.
Vв = 19944 - (5,7 +10,78) * 0,2 * 1500 = 15000 м 3 .
3. Определение геометрических размеров траншеи
