Реферат: Сцинтилляционные счетчики

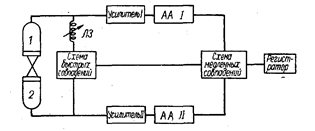

Рис.8. Принципиальная схема для определения

 времени жизни возбужденных состояний ядер.

Далее импульсы с анализаторов, а также с быстрой схемы совпадений подаются на медленную (t~10-6 сёк) схему тройных совпадений. В эксперименте изучаются зависимость числа тройных совпадений от величины временной задержки импульса, включенной в первый канал схемы быстрых совпадений. Обычно задержка импульса осуществляется с помощью так называемой переменной линии задержки ЛЗ (рис.8).

Линия задержки должна включаться именно в тот канал, в котором регистрируется квант g1, так как он испускается раньше кванта g2. В результате эксперимента строится полулогарифмический график зависимости числа тройных совпадений от времени задержки (рис.9), и уже по нему определяется время жизни возбужденного уровня I (так же, как это делается при определении периода полураспада с помощью одиночного детектора).

Используя сцинтилляционные счетчики с кристаллом NaJ(Tl) и рассмотренную схему быстро-медленных совпадений, можно измерять времена жизни 10-7—10-9 сек. Если же использовать более быстрые органические сцинтилляторы, то можно измерять и меньшие времена жизни возбужденных состояний (до 10-11 сек).

Рис.9. Зависимость числа совпадений от величины задержки.

Гамма-дефектоскопия. Ядерные излучения, обладающие большой проникающей способностью, все чаще применяются в технике для обнаружения дефектов в трубах, рельсах и других больших металлических блоках. Для этих целей используется источник g-излучения и детектор g-лучей. Наилучшим детектором в этом случае является сцинтилляционный счетчик, обладающий большой эффективностью регистрации. Источник  излучения помещается в свинцовый контейнер, из которого через коллиматорное отверстие выходит узкий пучок g-лучей, освещающий трубу. С противоположной стороны трубы устанавливается сцинтилляционный счетчик. Источник и счетчик помещаются на подвижный механизм, позволяющий передвигать их вдоль трубы, а также поворачивать около ее оси. Проходя через материал трубы, пучок g-лучей будет частично поглощаться; если труба однородна, поглощение будет всюду одинаковым, и счетчик будет всегда регистрировать одно и то же число (в среднем) g-квантов в единицу времени, если же в каком-то месте трубы имеется раковина, то g-лучи в этом месте будут поглощаться меньше, скорость счета увеличится. Местоположение раковины будет обнаружено. Примеров подобного использования сцинтилляционных счетчиков можно привести много.

Экспериментальное обнаружение  нейтрино. Нейтрино — самая загадочная из элементарных частиц. Практически все свойства нейтрино получены из косвенных данных. Современная теория b-распада предполагает, что масса нейтрино mn равна нулю. Некоторые эксперименты позволяют утверждать, что               . Спин нейтрино равен 1/2, магнитный момент <10-9 магнетона Бора. Электрический заряд равен нулю. Нейтрино может преодолевать огромные толщи вещества, не взаимодействуя с ним. При радиоактивном распаде ядер испускаются два сорта нейтрино. Так, при позитронном распаде ядро испускает позитрон (античастица) и нейтрино (n-частица). При электронном распаде испускается электрон (частица) и антинейтрино (`n-античастйца).

Создание ядерных реакторов, в которых образуется очень большое количество ядер с избытком нейтронов, вселило надежду на обнаружение антинейтрино. Все нейтронноизбыточные ядра распадаются с испусканием электронов, а следовательно, и антинейтрино. Вблизи ядерного реактора мощностью в несколько сотен тысяч киловатт поток антинейтрино составляет 1013 см-2·сек-1 — поток огромной плотности, и при выборе подходящего детектора антинейтрино можно было попытаться их обнаружить. Такая попытка была осуществлена Рейнесом и Коуэном в 1954 г. Авторы использовали следующую реакцию:

n + p ® n + e+   (1)

этой реакции частицами-продуктами являются позитрон и нейтрон, которые могут быть зарегистрированы.

Детектором и одновременно водородной мишенью служил жидкий сцинтиллятор, объемом ~1м3, с высоким содержанием водорода, насыщенный кадмием. Позитроны, возникающие в реакции (1), аннигилировали в два g-кванта с энергией 511 кэв каждый и обусловливали появление первой вспышки сцинтиллятора. Нейтрон в течение нескольких микросекунд замедлялся и захватывался кадмием. При этом захвате кадмием испускалось несколько g-квантов с суммарной энергией около 9 Мэв. В результате в сцинтилляторе возникала вторая вспышка. Измерялись запаздывающие совпадения двух импульсов. Для регистрации вспышек жидкий сцинтиллятор окружался большим количеством ФЭУ.

Скорость счета запаздывающих совпадений составляла три отсчета в час. Из этих данных было получено, что сечение реакции ( рис. 1) s = (1,1 ± 0,4)10-43см2, что близко к расчетной величине.

В настоящее время жидкостные сцинтилляционные счетчики очень больших размеров используются во многих экспериментах, в частности в экспериментах по измерению потоков g-излучений, испускаемых человеком и другими живыми организмами.

Регистрация осколков деления. Для регистрации осколков деления оказались удобными газовые сцинтилляционные счетчики.

Обычно эксперимент по изучению сечения деления ставится следующим образом: слой изучаемого элемента наносится на какую-то подложку и облучается потоком нейтронов. Конечно, чем больше будет использоваться делящегося вещества, тем больше будет происходить актов деления. Но так как обычно делящиеся вещества (например, трансурановые элементы) являются a-излучателями, то использование их в значительных количествах становится затруднительным из-за большого фона от a-частиц. И если акты деления изучаются с помощью импульсных ионизационных камер, то возможно наложение импульсов от a-частиц на импульсы, возникшие от осколков деления. Только прибор, обладающий лучшим временным разрешением, позволит использовать большие количества делящегося вещества без наложения импульсов друг на друга. В этом отношении газовые сцинтилляционные счетчики обладают значительным преимуществом по сравнению с импульсными ионизационными камерами, так как длительность импульсов у последних на 2—3 порядка больше, чем у газовых сцинтилляционных счетчиков. Амплитуды импульсов от осколков деления много больше, чем от a-частиц и поэтому могут быть легко отделены с помощью амплитудного анализатора.

Очень важным свойством газового сцинтилляционного счетчика является его низкая чувствительность к g-лучам, так как часто появление тяжелых заряженных частиц сопровождается интенсивным потоком g-лучей.

Люминесцентная камера. В 1952 г. советскими физиками Завойским и другими впервые было произведено фотографирование следов ионизирующих частиц в люминесцирующих веществах с помощью чувствительных электроннооптических преобразователей (ЭОП). Этот метод регистрации частиц, названный люминесцентной камерой, имеет высокую разрешающую способность по времени. Первые опыты были произведены при использовании кристалла CsJ (Tl).

В дальнейшем для изготовления люминесцентной камеры стали использовать пластмассовые сцинтилляторы в виде длинных тонких стерженьков (нитей). Нити укладываются в виде стопки рядами так, что нити в двух соседних рядах расположены под прямым углом друг к другу. Этим обеспечивается возможность стереоскопического наблюдения для воссоздания пространственной траектории частиц. Изображения от каждой из двух групп взаимно перпендикулярных нитей направляются на отдельные электроннооптические преобразователи. Нити играют также роль светопроводов. Свет дают только те нити, которые пересекает частица. Этот свет выходит через торцы соответствующих нитей, которые фотографируются. Изготовляются системы с диаметром отдельных нитей от 0,5 до 1,0 мм.
